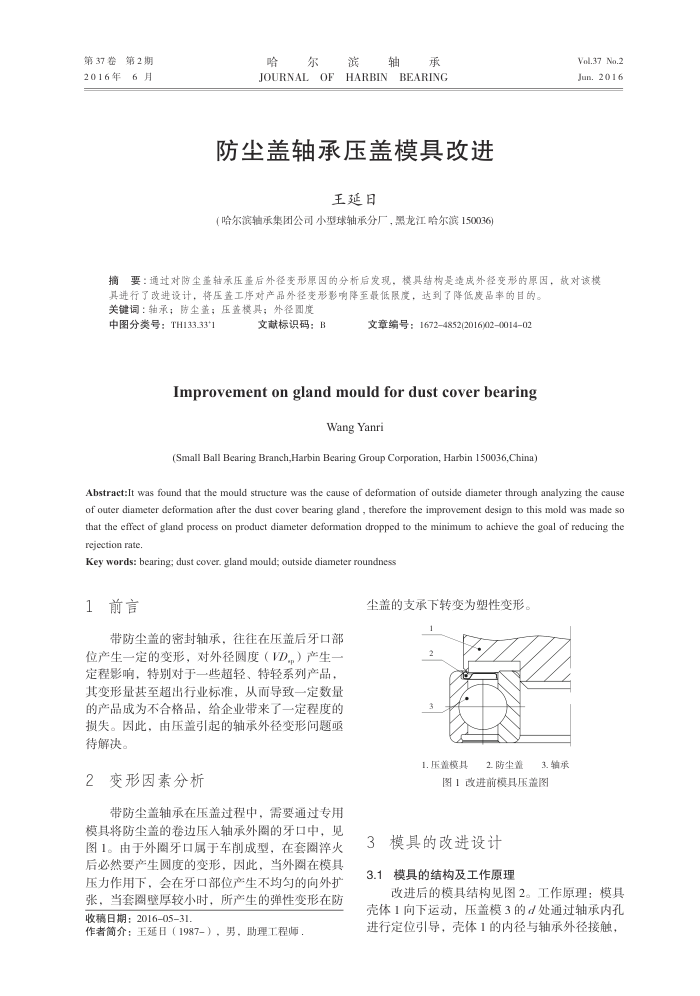

防尘盖轴承压盖模具改进
王延日
（哈尔滨轴承集团公司小型球轴承分厂，黑龙江哈尔滨150036)
Vaol.37 No.2 Jun.2016
摘要：通过对防尘益轴承压益后外径变形因的分析后发现，模具结构是造成外径变形的累因，故对该模
具进行了改进设计，将压盖工序对产品外径变形影响降至最低限度，达到了降低皮品率的目的。关键词：轴承；防尘盖；压盖模具；外径圆度
中图分类号：TH133.33*1
文献标识码：B
文章编号：16724852(2016)02001402
Improvement ongland mould fordust coverbearing(Small Ball Bearing Branch,Harbin Bearing Group Corporation, Harbin 150036,China)
Abstract:It was found that the mould structure was the cause of deformation of outside diameter through analyzing the cause of outer diameter deformation after the dust cover bearing gland , therefore the improvement design to this mold was made so that the effect of gland process on product diameter deformation dropped to the minimum to achieve the goal of reducing the rejection rate.
Key words: bearing, dust cover. gland mould; outside diameter roundness
1前言
带防尘盖的密封轴承，往往在压盖后牙口部位产生一定的变形，对外径圆度（VD）产生-定程影响，特别对于一些超轻、特轻系列产品，其变形量甚至超出行业标准，从而导致一定数量的产品成为不合格品，给企业带来了一定程度的损失。因此，由压盖引起的轴承外径变形间题吸待解决。
变形因素分析 2
带防尘盖轴承在压盖过程中，需要通过专用
模具将防尘盖的卷边压人轴承外圈的牙口中，见图1。由于外圈牙口属于车削成型，在套圈率火后必然要产生圆度的变形，因此，当外圈在模具压力作用下，会在牙口部位产生不均匀的向外扩张，当套圈壁厚较小时，所产生的弹性变形在防收稿日期：2016-05-31
作者简介：王延日（1987-），男，助理工程师
尘盖的支承下转变为塑性变形。
1.压盖模具
2. 防尘盖
3.轴承
图1改进前模具压盖图
模具的改进设计
3.1
模具的结构及工作原理
改进后的模具结构见图2。工作原理：模具
壳体1向下运动，压盖模3的d处通过轴承内孔进行定位引导，壳体1的内径与轴承外径接触，
