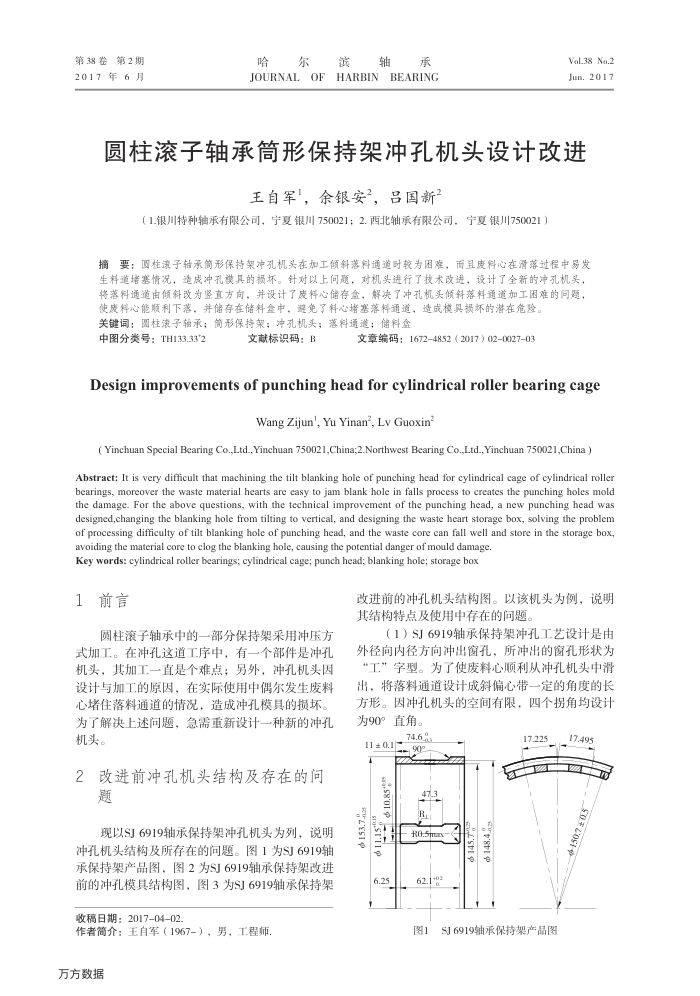

第38差第2期 2017年6月
哈
尔
滨
轴
承
JOURNAL OF HARBIN BEARING 王自军，余银安2，吕国新
（1.银川特种轴承有限公司，宁夏银川750021；2.西北轴承有限公司，宁夏银川750021）
Val.38 Na.2 Jun.2017
摘要：四柱滚子轴承筒形保持架冲孔机头在加工倾斜落料通道时较为困难，而且度料心在滑落过程中易发生料道堵塞情况，造成冲孔模其的损坏。针对以上间题，对机头进行了技术改进，设计了全新的冲孔机头，将落料通道由倾斜改为竖直方向，并设计了皮料心储存盒，解决了冲孔机头倾料落料通道加工困难的间题，
使皮料心能顺利下落，并储存在储料盒中，避免了料心堵塞落料通道，遗成模具损坏的潜在危险关键词：圆柱滚子轴承；筒形保持架；冲孔机头；落料通造；储料盒
中图分类号：TH133.33*2
文献标识码：B
文章编码：16724852（2017）02002703
Design improvements ofpunchingheadforcylindrical rollerbearing cage
Wang Zijun', Yu Yinan’, Lv Guoxin
( Yinchuan Special Bearing Co.,Ltd., Yinchuan 750021,China;2.Northwest Bearing Co.,Ltd., Yinchuan 750021,China )
Abstraet: It is very difficult that machining the tilt blanking hole of punching head for cylindrical cage of cylindrical roller bearings, moreover the waste material hearts are easy to jam blank hole in falls process to creates the punching holes mold the damage. For the above questions, with the technical improvement of the punching head, a new punching head was designed,changing the blanking hole from tilting to vertical, and designing the waste heart storage box, solving the problem of processing difficulty of tilt blanking hole of punching head, and the waste core can fall well and store in the storage box,
avoiding the material core to clog the blanking hole, causing the potential danger of mould damage. Key words: cylindrical roller bearings; cylindrical cage; punch head; blanking hole; storage box
1前言
圆柱滚子轴承中的一部分保持架采用冲压方式加工。在冲孔这道工序中，有一个部件是冲孔机头，其加工一直是个难点；另外，冲孔机头因设计与加工的原因，在实际使用中偶尔发生废料心堵住落料通道的情况，造成冲孔模具的损坏。为了解决上述问题，急需重新设计一种新的冲孔机头。
改进前冲孔机头结构及存在的问
2 题
现以SJ6919轴承保持架冲孔机头为列，说明冲孔机头结构及所存在的问题。图1为SJ6919轴承保持架产品图，图2为SJ6919轴承保持架改进前的冲孔模具结构图，图3为SJ6919轴承保持架
收稿日期：2017-04-02
作者简介：王自军（1967-），男，工程师万方数据
改进前的冲孔机头结构图。以该机头为例，说明其结构特点及使用中存在的间题。
（1）SJ6919轴承保持架冲孔工艺设计是由外径向内径方向冲出窗孔，所冲出的窗孔形状为“工”字型。为了使废料心顺利从冲孔机头中滑出，将落料通道设计成斜偏心带一定的角度的长方形。因冲孔机头的空间有限，四个拐角均设计为90°直角。
74.6.° 11 ± 0.1
90 10.85**5 R.5mm
6.25
62.1*03
图1
145.
17.225
SJ6919轴承保持架产品图
17.495 5507
