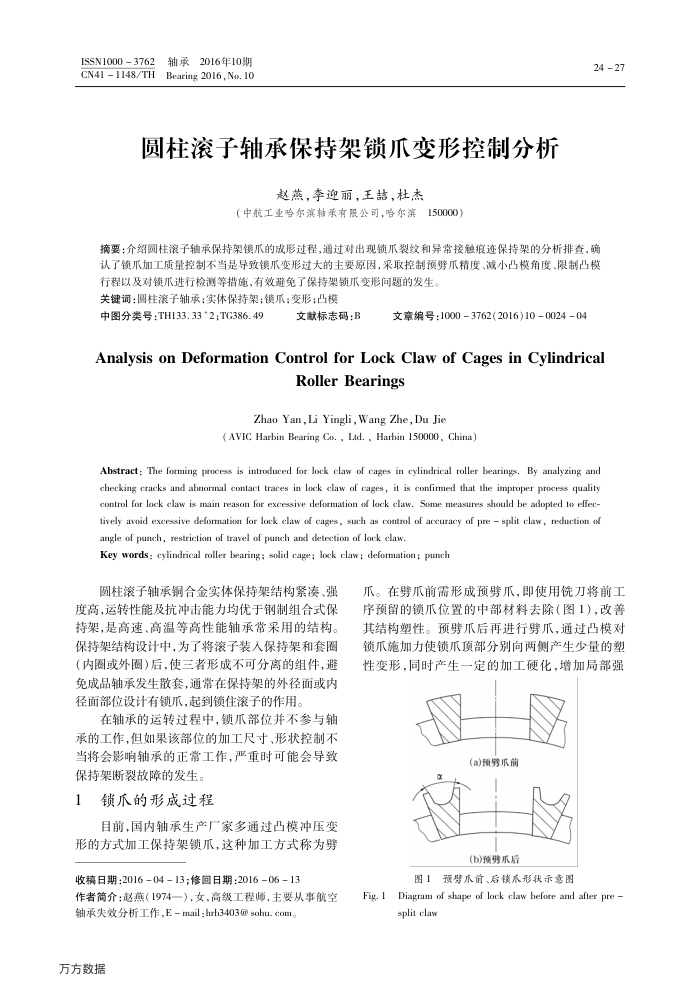

ISSN1000 3762 CN41 1148/TH
轴承2016年10期 Bearing 2016,No. 10
圆柱滚子轴承保持架锁爪变形控制分析
赵燕，李迎丽，王喆，杜杰
（中航工业哈尔滨轴承有限公司，哈尔滨
150000）
24 27
摘要：介绍圆柱滚子轴承保持架锁爪的成形过程，通过对出现锁爪裂纹和异常接触痕迹保持架的分析排查，确认了锁爪加工质量控制不当是导致锁爪变形过大的主要原因，采取控制预劈爪精度、减小凸模角度、限制凸模
行程以及对锁爪进行检测等措施，有效避免了保持架锁爪变形问题的发生。关键词：圆柱滚子轴承；实体保持架；锁瓜；变形：凸税
中图分类号：TH133.33*2;TG386.49
文献标志码：B
文章编号：10003762(2016)10002404
Analysis onDeformationControlforLockClaw ofCagesin Cylindrical
RollerBearings
Zhao Yan , Li Yingli, Wang Zhe, Du Jie
( AVIC Harbin Bearing Co. , Ltd. , Harbin 150000, China)
Abstract: The forming process is introduced for lock claw of cages in cylindrical roller bearings. By analyzing and checking cracks and abnormal contact traces in lock claw of cages, it is confimed that the improper process quality control for lock claw is main reason for excessive deformation of lock claw. Some measures should be adopted to effec-tively avoid excessive defomation for lock claw of cages, such as control of accuracy of pre split claw, reduction of angle of punch, restriction of travel of punch and detection of lock claw.
Key words : cylindrical roller bearing; solid cage; lock claw; defomation; punch
圆柱滚子轴承铜合金实体保持架结构紧凌、强度高，运转性能及抗冲击能力均优于钢制组合式保持架，是高速、高温等高性能轴承常采用的结构。保持架结构设计中，为了将滚子装入保持架和套圈(内圈或外圈)后，使三者形成不可分离的组件，避免成品轴承发生散套，通常在保持架的外径面或内径面部位设计有锁爪，起到锁住滚子的作用。
在轴承的运转过程中，锁爪部位并不参与轴
承的工作，但如果该部位的加工尺寸、形状控制不当将会影响轴承的正常工作，严重时可能会导致保持架断裂故障的发生。
1
锁爪的形成过程
目前，国内轴承生产厂家多通过凸模冲压变
形的方式加工保持架锁爪，这种加工方式称为剪收稿日期：2016-04-13；修回日期：2016-06-13
作者简介：赵燕（1974一），女，高级工程师，主要从事航空
轴承失效分析工作，Email;hrb3403@sohu.com。万方数据
爪。在劈爪前需形成预劈爪，即使用铣刀将前工序预留的锁爪瓜位置的中部材料去除（图1），改善其结构翊性。预壁瓜后再进行壁瓜通过几模双锁爪施加力使锁爪顶部分别向两侧产生少量的塑性变形，同时产生一定的加工硬化，增加局部强
(a)预旁爪前(b)预势示后
图1
预势爪前、后锁瓜形状示意图
Fig. 1Diagram of shape of lock claw before and after pre -
split claw
