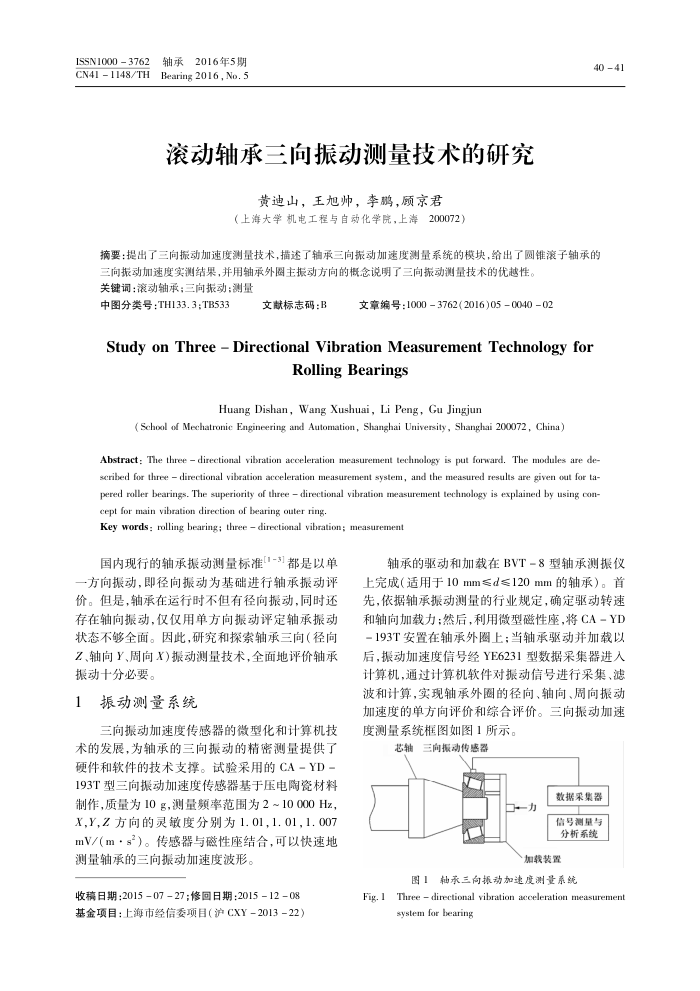

ISSN1000 3762 CN41 1148/TH
轴承2016年5期 Bearing 2016, No. 5
滚动轴承三向振动测量技术的研究
黄迪山，王旭帅，李鹏，顾京君
（上海大学机电工程与自动化学院，上海200072）
4041
摘要：提出了三向振动加速度测量技术，描述了轴承三向报动加速度测量系统的模块，给出了圆锥滚子轴承的
三向振动加速度实测结果，并用轴承外圈主振动方向的概念说明了三向报动测量技术的优越性关键词：滚动轴承；三向振动：测量
中图分类号：TH133.3;TB533
文献标志码：B
文章编号：10003762(2016)05004002
Study on Three-Directional Vibration MeasurementTechnologyfor
Rolling Bearings
Huang Dishan, Wang Xushuai, Li Peng, Gu Jingjun
( School of Mechatronic Engineering and Automation, Shanghai University, Shanghai 200072, China)
Abstract : The three directional vibration acceleration measurement technology is put fonrard. The modules are de scribed for three directional vibration acceleration measurement system, and the measured results are given out for ta-pered roller bearings. The superiority of three directional vibration measurement technology is explained by using con-cept for main vibration direction of bearing outer ring,
Key words : rolling bearing: three directional vibration; measurement
国内现行的轴承振动测量标准！-3都是以单一方向振动，即径向振动为基础进行轴承振动评价。但是，轴承在运行时不但有径向振动，同时还存在轴向振动，仅仅用单方向振动评定轴承振动状态不够全面。因此，研究和探索轴承三向（径向 Z、轴向Y、周向X)振动测量技术，全面地评价轴承振动十分必要。
振动测量系统 1
三向振动加速度传感器的微型化和计算机技术的发展，为轴承的三向振动的精密测量提供了硬件和软件的技术支撑。试验采用的CA-YD-193T型三向振动加速度传感器基于压电陶瓷材料制作，质量为10g，测量额率范围为2~10000Hz， X,Y,Z方向的灵敏度分别为1.01，1.01，1.007 mV/(m·s"）。传感器与磁性座结合，可以快速地测量轴承的三向振动加速度波形。
收稿日期：20150727；修回日期：20151208 基金项目：上海市经信委项目（沪CXY-2013-22）
轴承的驱动和加载在BVT-8型轴承测振仪上完成（适用于10mm≤d≤120mm的轴承）。首先，依据轴承振动测量的行业规定，确定驱动转速和轴向加载力：然后，利用微型磁性座，将CA-YD-193T安置在轴承外圈上；当轴承驱动并加载以后，振动加速度信号经YE6231型数据采集器进入计算机，通过计算机软件对振动信号进行采集、滤波和计算，实现轴承外圈的径向、轴向、周向振动加速度的单方向评价和综合评价。三向振动加速度测量系统框图如图1所示。
芯轴三向振动传感器
数据采集器信号测量与分析系统
加载装置
图！轴承三向振动加速度测量系统
Fig. 1Three directional vibration acceleration measurement
system for bearing
