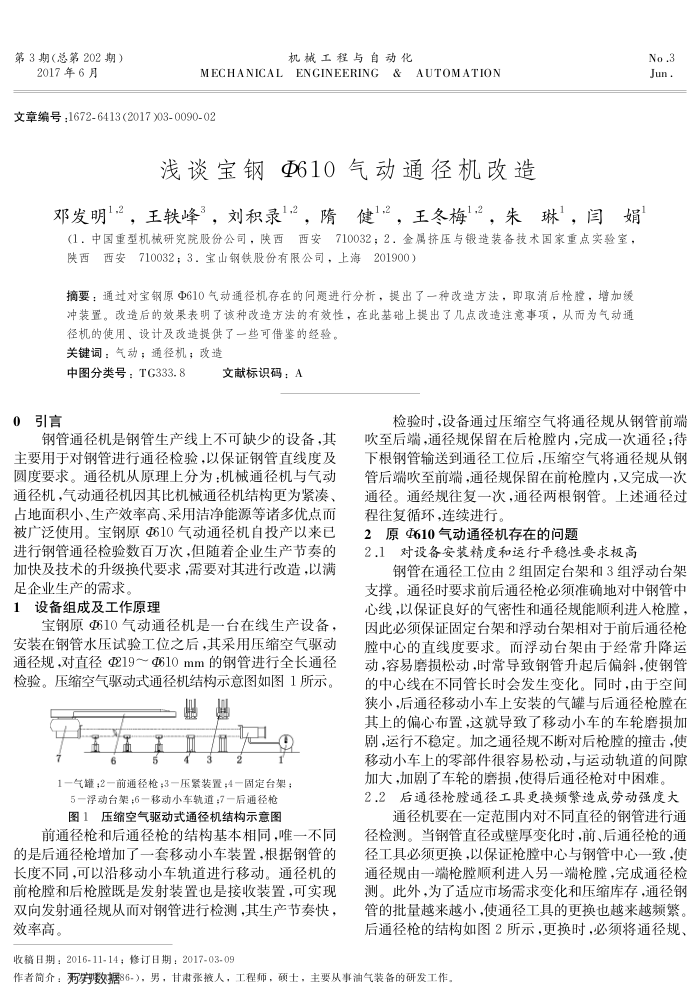

浅谈宝钢610气动通径机改造
邓发明12,王轶峰”,刘积录2,隋健2,王冬梅2,朱琳,闫娟(1.中国重型机械研究院股份公司,陕西西安710032;2.金属挤压与锻造装备技术国家重点实验室,陕西西安710032;3.宝山钢铁股份有限公司,上海201900)
摘要:通过对宝钢原Φ610气动通径机存在的间题进行分析,提出了一种改造方法,即取消后枪膛,增加缓冲装置。改造后的效果表明了该种改造方法的有效性,在此基础上提出了几点改造注意事项,从而为气动通
径机的使用、设计及改造提供了一些可借鉴的经验。关键词:气动;通径机;改造
中图分类号:TG333.8
0引言
文献标识码:A
ON Jun.
检验时,设备通过压缩空气将通径规从钢管前端
钢管通径机是钢管生产线上不可缺少的设备,其
主要用主对钢管进行通径检验,以保证钢管直线度及圆度要求。通径机从原理上分为:机械通径机与气动通径机,气动通径机因其比机械通径机结构更为紧凌占地面积小、生产效率高、采用洁净能源等诸多优点而被广泛使用。宝钢原610气动通径机自投产以来已进行钢管通径检验数百方次,但随者企业生产节奏的加快及技术的升级换代要求.需要对其进行改造,以满足企业生产的需求。
1设备组成及工作原理
宝钢原10气动通径机是一台在线生产设备,安装在钢管水压试验工位之后,其采用压缩空气驱动通径规对直径19~10mm的钢管进行全长通径检验。压缩空气驱动式通径机结构示意图如图1所示。
七
五
432
6
1-气罐;2一前通径枪;3一压紧装置;4一固定台架; 5一浮动台架;6一移动小车轨道;7一后通径枪图1压缩空气驱动式通径机结构示意图
前通径枪和后通径枪的结构基本相同,唯一不同
的是后通径枪增加广一套移动小车装置,根据钢管的长度不同,可以沿移动小车轨道进行移动。通径机的前枪膛和后枪膛既是发射装置也是接收装置,可实现双向发射通径规从而对钢管进行检测,其生产节奏快,效率高。
收稿日期:2016-11-14;修订日期:2017-03-09
吹至后端,通径规保留在后枪膛内,完成一次通径:待下根钢管输送到通径工位后,压缩空气将通径规从钢管后端吹至前端,通径规保留在前枪瞳内,又完成一次通径。通经规往复一次,通径两根钢管。上述通径过程往复循环,连续进行。
2原d610气动通径机存在的问题
2.1对设备安装精度和运行平稳性要求极高
钢管在通径工位由2组固定台架和3组浮动台架支撑。通径时要求前后通径枪必须准确地对中钢管中心线,以保证良好的气密性和通径规能顺利进人枪膛,因此必须保证固定台架和浮动台架相对于前后通径枪膛中心的直线度要求。而浮动台架由于经常升降运动,容易磨损松动,时常导致钢管升起后偏斜,使钢管的中心线在不同管长时会发生变化。同时,由于空间狭小,后通径移动小车上安装的气罐与后通径枪膛在其上的偏心布置,这就导致了移动小车的车轮磨损加剧,运行不稳定。加之通径规不断对后枪膛的撞击,使移动小车上的零部件很容易松动,与运动轨道的间隙加大,加剧了车轮的磨损,使得后通径枪对中困难
2.2后通径枪膛通径工具更换频繁造成劳动强度大
通径机要在一定范围内对不同直径的钢管进行通径检测。当钢管直径或壁厚变化时,前、后通径枪的通径工具必须更换,以保证枪中心与钢管中心一致,使通径规由一端枪膛顺利进入另一端枪,完成通径检测。此外,为了适应市场需求变化和压缩库存,通径钢管的批量越来越小,使通径工具的更换也越来越频繁。后通径枪的结构如图2所示,更换时,必须将通径规、
