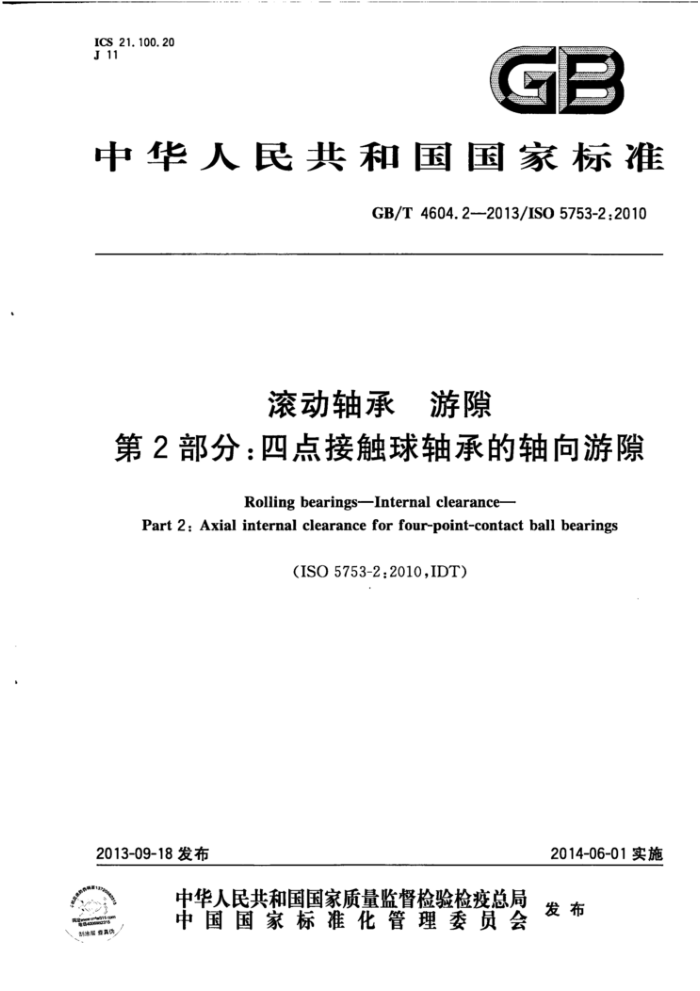

ICS 21. 100.20 J11
GB
中华人民共和国国家标雅
GB/T 4604.22013/1SO 5753-2:2010
滚动轴承游隙
第2部分：四点接触球轴承的轴向游隙
Rollimg bearings-Imternal clearanee
Part 2 : Axfal fnternal ckearanee for four-point-contaet ball bearings
(ISO 5753-2.2010.IDT)
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监书 金检疫总局中国国家标化管理委员会
发布 GB/T4604.2—2013/ISO5753-2:2010
前言
GB/T4604《滚动轴承游隙》分为两个部分：
第1部分：向心轴承的径向游隙；第2部分：四点接触球轴承的轴向游隙。
本部分为GB/T4604的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分使用翻译法等同采用ISO5753-2：2010《滚动轴承游隙第2部分：四点接触球轴承的轴
向游隙》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T6930—2002 滚动轴承词汇(ISO5593：1997，IDT)； GB/T7811—2007 滚动轴承参数符号（ISO15241：2001，IDT）。
本部分由中国机械工业联合会提出。 本部分由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本部分起草单位：洛阳轴承研究所有限公司、瓦房店轴承集团有限责任公司、常熟长城轴承有限公
司、中山市盈科轴承制造有限公司。
本部分主要起草人：李飞雪、林秀清、姚进、王冰、邵彦。
I GB/T 4604.2—2013/IS0 5753-2;2010
引言
四点接触球轴承是滚道设计成可在两个方向承受轴向载荷的单列向心角接触球轴承。 轴向游隙值适用于可在两个方向承受纯轴向载荷的轴承，但该轴承处于未安装或未预紧以及不承
受任何外载荷（即不施加测量载荷）状态下。
与轴承结构和检验方法有关，由于检验的不确定性，测量结果可能会有一些离散，希望测量者和用户对此予以考虑。
I GB/T4604.2—2013/IS05753-2:2010
滚动轴承游隙
第2部分：四点接触球轴承的轴向游隙
1范围
GB/T4604的本部分规定了接触角为35°的四点接触球轴承的轴向游隙值。 本部分适用于四点接触球轴承。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4199—2003滚动轴承公差定义（ISO1132-1:2000，IDT） ISO5593滚动轴承词汇（Rollingbearings-Vocabulary) ISO15241滚动轴承参数符号（Rollingbearings--Symbolsforquantities）
3术语和定义
GB/T4199+2003和ISO5593界定的术语和定义适用于本文件。 注：为便于本文件的使用，下列定义被转述。
3.1
轴向游隙axialinternalclearance G. 《能承受两个方向轴向载荷、非预紧状态下的轴承》不承受任何外载荷，一套圈相对另一套圈从一个
轴向极限位置移到相反的极限位置的轴向距离的算术平均值。
注1：该平均值包括套圈相互角位置不同以及滚动体组相对套圈角位置不同时套圈的位移量。 注2：为保证测量的有效性，在套圈彼此相对的每一极限轴向位置，其相对径位置和滚动体组相对滚道的位置确
保一套圈相对另一套圈处于极限轴向位置。 [GB/T4199—2003,定义8.2.1]
3. 2
四点接触球轴承four~point-contactballbearing 承受纯径向载荷时，每个承载球与每个滚道有两点接触的单列角接触球轴承。 注1：轴承承受纯轴向载荷时，每个球与每个滚道只有一点接触。 注2：尽管该轴承的公称接触角一般不超过45°，但常被用作推力轴承。 注3：根据ISO5593：1997中定义01.05.09修改。
4符号
ISO15241给出的以及下列符号适用于本文件。 除另有说明外，表1中所示符号(游隙值符号除外)和数值均表示公称尺寸。
1 GB/T 4604.22013/ISO 5753-2;2010
d:内圈内径 G：轴向游 α:接触角
5四点接触球轴承的轴向游隙
内径不大于1000mm的四点接触球轴承的轴向游隙值见表1。
表1接触角为35°的四点接触球轴承
单位为微米
G,
d mm
2 组
N组
3 组
4 组
> 10 18 40 60 80 100 140 180 220 260 300 350 400 450 500 560 630 710 800 900
≤ 18 40 60 80 100 140 180 220 260 300 350 400 450 500 560 630 710 800 900 1 000
min. 15 25 35
min. 50 65 75
min. 85 100 110 125 175 165 135
max. 65 75 85
max. 95 110 125
max, 130 150 165
max. 165 185 200 215 235
min, 120 135 150
45 55 70 90 105 120 135 155 175
100 110 130
85 95 115 175 160 220 205 265
140 150
190
180
300 330 360 390 430 470 510 545 595 645 705 770 840 910
155 175 195
135 155 175
200 225 250
185 250 210
235 260 290
280 305
230
215 240 265
195 220 245
275 305 330
255 285 310
335 370 400
315 350 380
190 210 225
285 310 335
265 290 315
360 390 420
340 365 400
435 470 505
415 445 485
250 270 290
365 395 425
340 375 405 440 475
455 500 540
435 475 520 570 615
550 600 655 715 770
530 580 635 695 755
315 335
460 490
585 630
