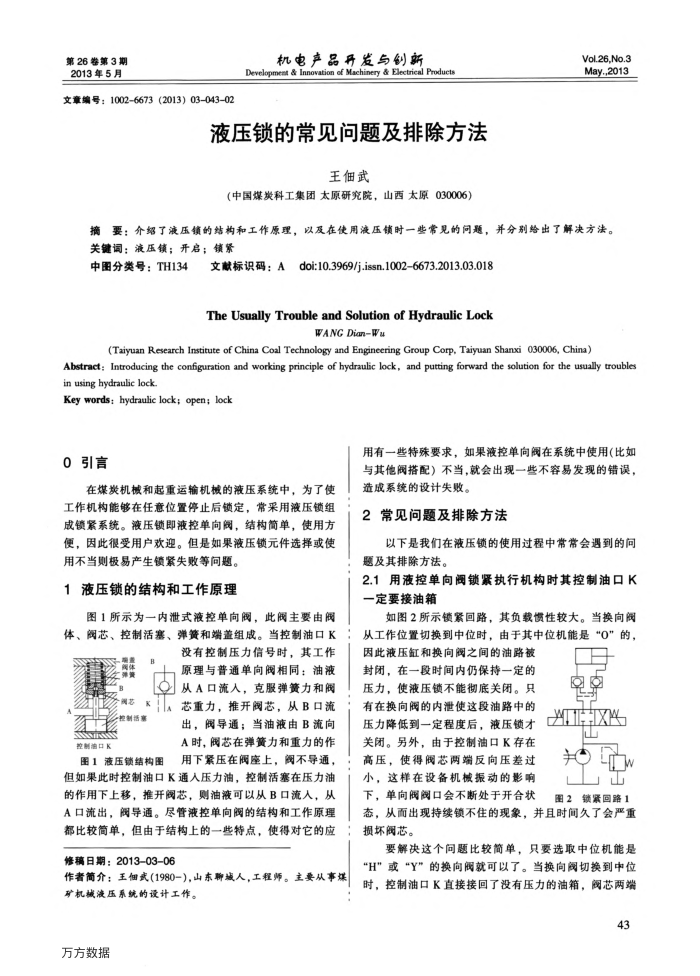

第26券第3期 2013年5月
文章编号：10026673（2013）03-04302
机电产品开发与创新
Development & Innovatiom of Machinery & Electrical Product
液压锁的常见问题及排除方法
王佃武
（中国煤炭科工集团太原研究院，山西太原030006）
Vol.26,No.3 May.,2013
摘要：介绍了液压锁的结构和工作原理，以及在使用液压锁时一些常见的问题，并分别给出了解决方法。关键词：液压锁；开启；锁紧
中图分类号：TH134
文献标识码：A
doi:10.3969/j.issn.10026673.2013.03.018
The Usually Trouble and Solution of Hydraulic Lock
WANG DianWu
(Taiyuan Research Institute of China Coal Technology and Engineering Group Corp, Taiyuan Shanxi 030006, China)
Abstract: Introducing the configuration and working principle of hydraulic lock, and putting forward the solution for the usually troubles in using hydraulic lock.
Key words: hydraulic lock; open; lock
0引言
在煤炭机械和起重运输机械的液压系统中，为了使工作机构能够在任意位置停止后锁定，常采用液压锁组成锁紧系统。液压锁即液控单向阅，结构筒单，使用方便，因此很受用户欢迎。但是如果液压锁元件选择或使
用不当则极易产生锁紧失败等间题。 1液压锁的结构和工作原理
图1所示为一内泄式液控单向阀，此阀主要由阀体、阀芯、控制活塞、弹簧和端盖组成。当控制油口K
没有控制压力信号时，其工作
安弹簧闽花控制据室
控制油口K
原理与普通单向阀相同：油液从A口流人，克服弹簧力和阀芯重力，推开阅芯，从B口流出，阀导通；当油液由B流向 A时，阀芯在弹簧力和重力的作
用下紧压在阔座上，阀不导通，
图1液压锁结构图
但如果此时控制油口K通人压力油，控制活塞在压力油的作用下上移，推开阔芯，则油液可以从B口流人，从 A口流出，阀导通。尽管液控单向阀的结构和工作原理都比较简单，但由于结构上的一些特点，使得对它的应
修稿日期：2013-03-06
作者商介：王细武(1980一)，山东新城人，工程师。主要从事煤
矿机械液压系统的设计工作。万方数据
用有一些特殊要求，如果液控单向阀在系统中使用(比如与其他阀搭配）不当，就会出现一些不容易发现的错误，造成系统的设计失败。
2常见问题及排除方法
以下是我们在液压锁的使用过程中常常会遇到的间题及其排除方法。
2.1用液控单向阀锁紧执行机构时其控制油口K 一定要接油箱
如图2所示锁紧回路，其负载馈性较大。当换向阀从工作位置切换到中位时，由于其中位机能是“O”的，
因此液压缸和换向阀之间的油路被封闭，在一段时间内仍保持一定的压力，使液压锁不能彻底关闭。只有在换向阀的内泄使这段油路中的压力降低到一定程度后，液压锁才关闭。另外，由于控制油口K存在高压，使得阀芯两端反向压差过小，这样在设备机械振动的影响下，单向阀阀口会不断处于开合状
日点点 A区
Lw 山
图2
锁紧回路1
态，从面出现持续锁不住的现象，并且时闻久了会严重损坏阀芯。
要解决这个问题比较简单，只要选取中位机能是“H”或“Y”的换向阀就可以了。当换向阀切换到中位时，控制油口K直接接回了没有压力的油箱，阀芯两端
43
