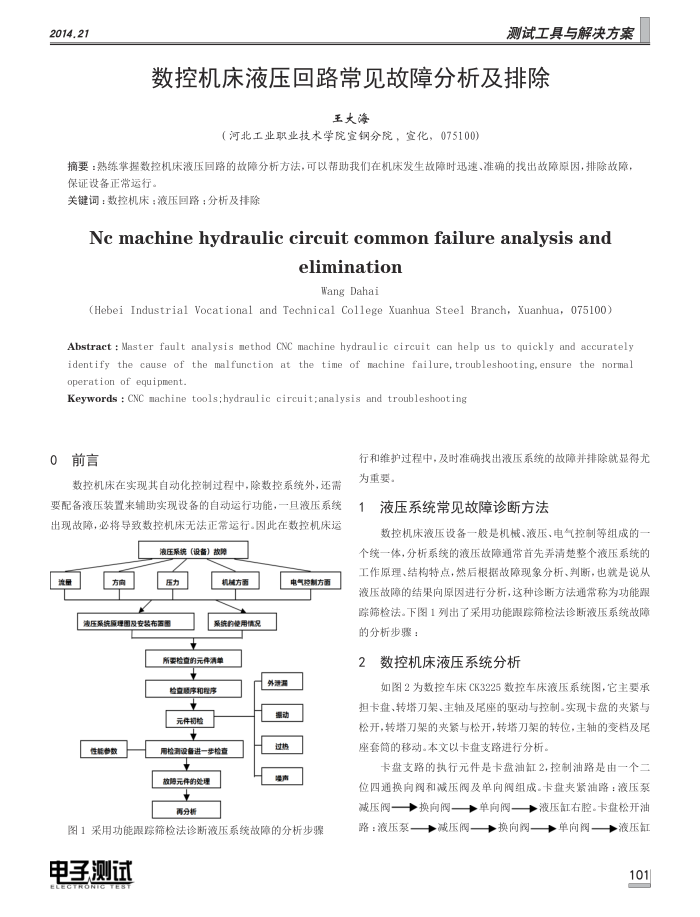

数控机床液压回路常见故障分析及排除
王大海
（河北工业职业技术学院宣钢分院，宣化，075100)
摘要：熟练掌握数控机床液压回路的故障分析方法，可以帮助我们在机床发生故障时迅速、准确的找出故障原因，排除故障，保证设备正常运行。
关键词：数控机床：液压回路：分析及排除
Ncmachinehydrauliccircuitcommonfailureanalysisand
elimination
Wang Dahai
(Hebei Industrial Vocational and Technical College Xuanhua Steel Branch, Xuanhua, 075100)
Abstraet : Master fault analysis method CNC machine hydraulic circuit can help us to quickly and accurately identify the cause of the malfunction at the time of machine failure, troubleshooting, ensure the normal operation of equipment.
Keywords : CNC machine tools;hydraulic circuit;analysis and troubleshooting
前言 0
数控机床在实现其自动化控制过程中，除数控系统外，还需要配备液压装置来辅助实现设备的自动运行功能，一且液压系统出现故障，必将导致数控机床无法正常运行。固此在数控机床运
液压累统（设备）故明
流量
方向
力
液压系统原理图及安装布百圈
+
机械方面系统的使用情况
所要检查的元件消单
+
检宣腰序和程序元件初检
+
性能参数
用检测设备进一步检查故障元件的处理
本分折
电气控制方面
厂外理员
动 ad
图1采用功能跟踪筛检法诊断液压系统故障的分析步骤电子测试
行和维护过程中，及时准确找出液压系统的故障并排除就显得尤为重要。
液压系统常见故障诊断方法
数控机床液压设备一般是机械、液压、电气控制等组成的一个统一体，分析系统的液压故障通常首先弄清楚整个液压系统的工作原理、结构特点，然后根据故障现象分析、判断，也就是说从液压故障的结果向原因进行分析，这种诊断方法通常称为功能跟踪筛检法。下图1列出了采用功能跟踪筛检法诊断液压系统故障的分析步骤：
2
数控机床液压系统分析
如图2为数控车床CK3225数控车床液压系统图，它主要承
担卡盘、转塔刀架、主轴及尾座的驱动与控制。实现卡盘的夹紧与松开，转塔刀架的夹紫与松开，转塔刀架的转位，主轴的变档及尾座套筒简的移动。本文以卡盘支路进行分析。
卡盘支路的执行元件是卡盘油缸2，控制油路是由一个二位四通换向阀和减压阀及单向阀组成。卡盘夹紧油路：液压泵减压阀—→换向阀★单向阀★液压缸右腔。卡盘松开油路：液压泵-
