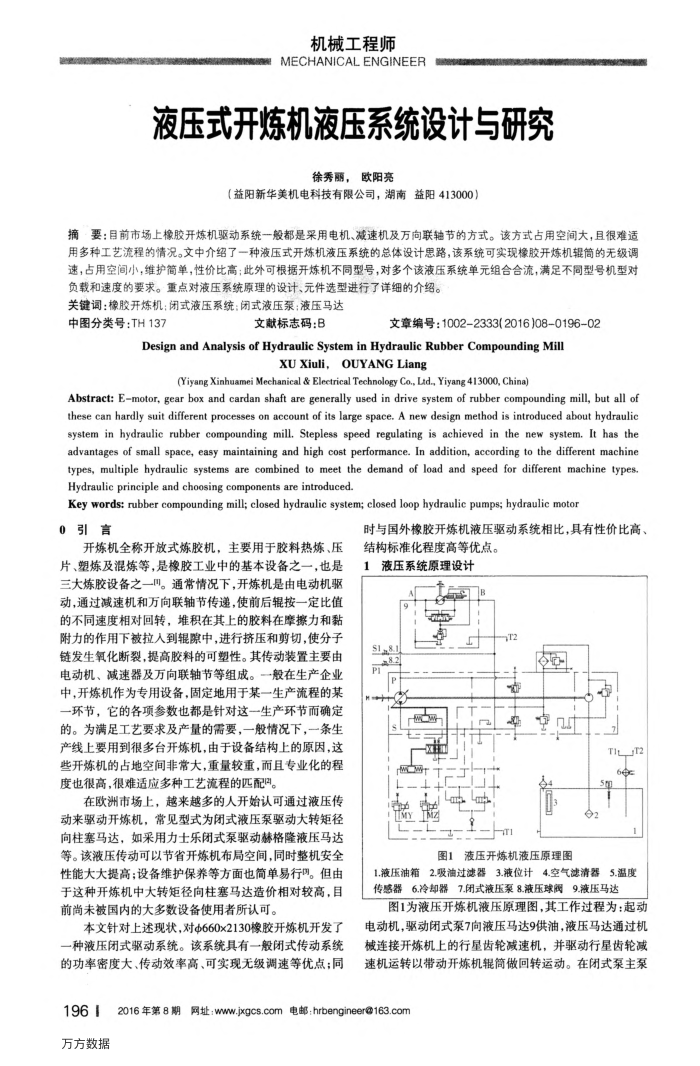

液压式开炼机液压系统设计与研究
徐秀丽，欧阳亮
（益阳新华美机电科技有限公司，湖南益阳413000）
摘·要：目前市场上橡胶开炼机驱动系统一般都是采用电机、减速机及万向联轴节的方式。该方式占用空间大，且很难适速，占用空间小，维护简单，性价比高；此外可根据开炼机不同型号，对多个该液压系统单元组合合流，满足不同型号机型对
负载和速度的要求。重点对液压系统原理的设计、元件选型进行了详细的介绍。关键调：橡胶开炼机：闭式液压系统：闭式液压泵：液压马达
中图分类号：TH137
文献标志码：B
文章编号：1002-2333(2016)08-0196-02
Design and Analysis of Hydraulic System in Hydraulic Rubber Compounding Mill
XUXiuli，OUYANGLiang
(Yiyang Xinhuamei Mechanical & Electrical Technology Co., Lid, Yiyang 413000, China)
Abstract: Emotor, gear box and cardan shaft are generally used in drive system of rubber compounding mill, but all of these can hardly suit different processes on account of its large space. A new design method is introduced about hvdraulic system in hydraulic rubber compounding mill. Stepless speed regulating is achieved in the new system. It has the advantages of small space, easy maintaining and high cost performance. In addition, according to the different machine types, multiple hydraulic systems are combined to meet the demand of load and speed for different machine types. Hydraulic principle and choosing components are introduced.
Key words: rubber compounding mill; closed hydraulic system; closed loop hydraulic pumps; hydraulic motor
卓0
开炼机全称开放式炼胶机，主要用于胶料热炼、压片、塑炼及混炼等，是橡胶工业中的基本设备之一，也是三大炼胶设备之一川。通常情况下，开炼机是由电动机弱动，通过减速机和万向联轴节传递，使前后辑按一定比值的不同速度相对回转，堆积在其上的胶料在摩擦力和黏附力的作用下被拉人到银隐中，进行挤压和剪切，使分子链发生氧化断裂，提高胶料的可塑性。其传动装置主要由电动机、减速器及万向联轴节等组成。一般在生产企业中，开炼机作为专用设备，固定地用于某一生产流程的某一环节，它的各项参数也都是针对这一生产环节而确定的。为满足工艺要求及产量的需要，一般情况下，一条生产线上要用到很多台开炼机，由于设备结构上的原因，这些开炼机的占地空间非常大，重量较重，而且专业化的程度也很高，很难适应多种工艺流程的匹配。
在欧洲市场上，越来越多的人开始认可通过液压传动来驱动开炼机，常见型式为闭式液压泵驱动大转矩径向柱塞马达，如采用力士乐闭式泵驱动赫格隆液压马达等。该液压传动可以节省开炼机布局空间，同时整机安全性能大大提高：设备维护保养等方面也简单易行同。但由于这种开炼机中大转矩径向柱塞马达造价相对较高，目前尚未被国内的大多数设备使用者所认可。
本文针对上述现状，对Φ660x2130橡胶开炼机开发了一种液压闭式驱动系统。该系统具有一般闭式传动系统的功率密度大、传动效率高、可实现无级调速等优点：同
1961 万方数据
时与国外橡胶开炼机液压驱动系统相比，具有性价比高、
结构标准化程度高等优点。液压系统原理设计
S18 8.2
点
T1L_T2
M TIMY
图1液压开炼机液压原理图
1.液压油箱2.吸油过滤器3.液位计4.空气滤清器
5.温度
传感器6.冷却器7.闭式液压泵8.液压球阀9.液压马达
图1为液压开炼机液压原理图，其工作过程为：起动电动机，驱动闭式泵7向液压马达9供油，液压马达通过机械连接开炼机上的行星齿轮减速机，并驱动行星齿轮减速机运转以带动开炼机辊筒做回转运动。在闭式泵主泵
