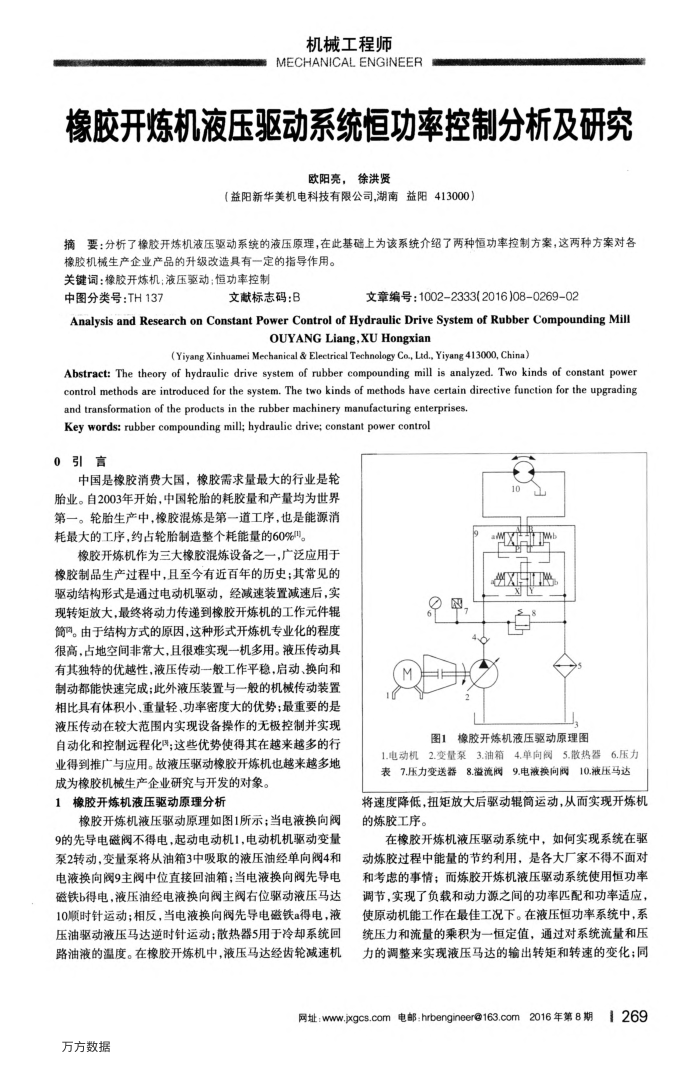

橡胶开炼机液压驱动系统恒功率控制分析及研究
欧阳亮，徐洪贤
（益阳新华美机电科技有限公司，湖南益阳413000）
摘要：分析了橡胶开炼机液压驱动系统的液压原理，在此基础上为该系统介绍了两种恒功率控制方案，这两种方案对各
橡胶机械生产企业产品的升级改造具有一定的指导作用。关键调：橡胶开炼机：液压驱动：恒功率控制
中图分类号：TH137
文献标志码：B
文章编号：1002-2333(2016)08-0269-02
Analysis and Research on Constant Power Control of Hydraulic Drive System of Rubber Compounding Mill
OUYANG Liang,XU Hongxian
(Yiyang Xinhuamei Mechanical & Electrical Technology Co, Lid., Yiyang 413000, China)
Abstract: The theory of hydraulic drive system of rubber compounding mill is analyzed. Two kinds of constant power control methods are introduced for the system. The two kinds of methods have certain directive function for the upgrading
and transformation of the products in the rubber machinery manufacturing enterprises. Key words: rubber compounding mill; hydraulie drive; constant power control
0引言
中国是橡胶消费大国，橡胶需求量最大的行业是轮胎业。自2003年开始，中国轮胎的耗胶量和产量均为世界第一。轮胎生产中，橡胶混炼是第一道工序，也是能源消耗最大的工序，约占轮胎制造整个耗能量的60%"。
橡胶开炼机作为三大橡胶混炼设备之一，广泛应用于橡胶制品生产过程中，且至今有近百年的历史；其常见的驱动结构形式是通过电动机驱动，经减速装置减速后，实现转矩放大，最终将动力传递到橡胶开炼机的工作元件辊筒。由于结构方式的原因，这种形式开炼机专业化的程度很高，占地空间非常大，且很难实现一机多用。液压传动具有其独特的优越性，液压传动一般工作平稳，启动、换向和制动都能快速完成此外液压装置与一般的机械传动装置相比具有体积小、重量轻、功率密度大的优势；最重要的是液压传动在较大范围内实现设备操作的无极控制并实现自动化和控制远程化；这些优势使得其在越来越多的行业得到推广与应用。故液压驱动橡胶开炼机也越来越多地
成为橡胶机械生产企业研究与开发的对象。 1橡胶开炼机液压驱动原理分析
橡胶开炼机液压驱动原理如图1所示；当电液换向阀 9的先导电磁阀不得电，起动电动机1，电动机机驱动变量泵2转动，变量泵将从油箱3中吸取的液压油经单向阀4和电液换向阀9主阀中位直接回油箱：当电液换向阀先导电磁铁b得电，液压油经电液换向阀主阀右位驱动液压马达 10顺时针运动；相反，当电液换向阀先导电磁铁a得电，液压油驱动减压马达逆时针运动；散热器5用于冷却系统回路油液的温度。在橡胶开炼机中，液压马达经齿轮减速机
N
3
wY
门
W
区
图1橡胶开炼机液压驱动原理图
1.电动机2.变量泵3.油箱4.单向阀5.散热器6.压力表7.压力变送器8.溢流阀9.电液换向阀10.液压马达
将速度降低，扭矩放大后驱动辑筒运动，从而实现开炼机的炼胶工序。
在橡胶开炼机液压驱动系统中，如何实现系统在驱动炼胶过程中能量的节约利用，是各大厂家不得不面对和考虑的事情；而炼胶开炼机液压驱动系统使用恒功率调节，实现了负载和动力源之间的功率匹配和功率适应，使原动机能工作在最佳工况下。在液压恒功率系统中，系统压力和流量的乘积为一恒定值，通过对系统流量和压力的调整来实现液压马达的输出转矩和转速的变化；同
