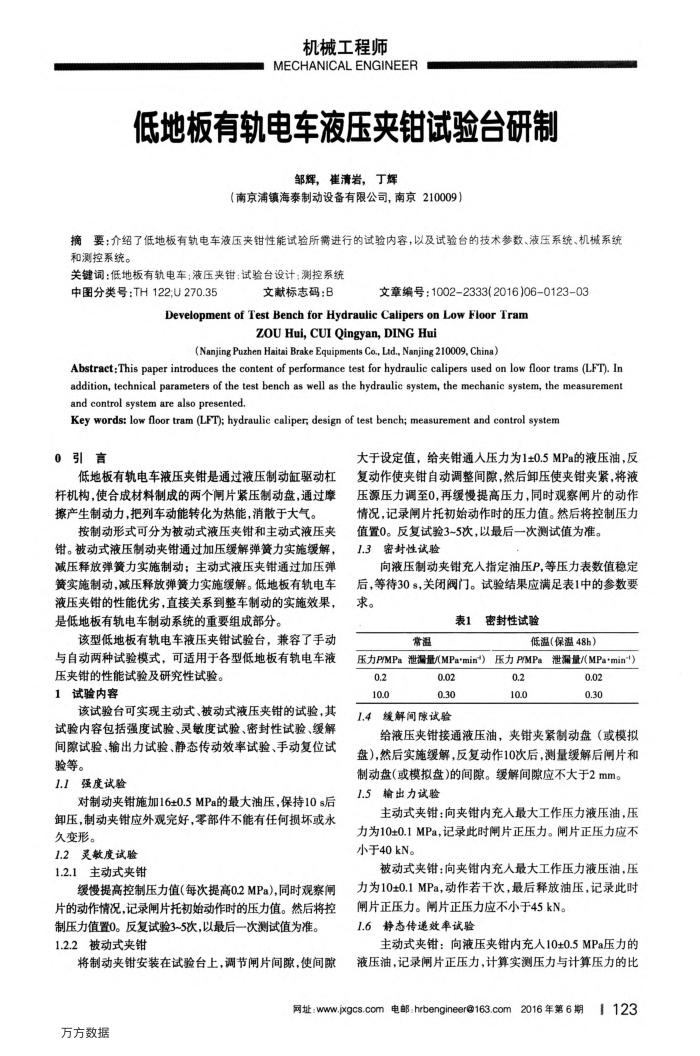

低地板有轨电车液压夹钳试验台研制
邹辉，崔清岩，丁辉
（南京浦镇海泰制动设备有限公司，南京210009）
摘要：介绍了低地板有轨电车液压夹钳性能试验所需进行的试验内容，以及试验台的技术梦数、液压系统、机碱系统和测控系统。
关键调：低地板有轨电车：液压夹钳：试验台设计：测控系统
中图分类号：TH122;U270.35
文献标志码：B
文章编号：1002-2333(2016)06-0123-03
DevelopmentofTestBenchforHydraulic CalipersonLowFloorTram
ZOUHui, CUI Qingyan,DINGHui
(Nanjing Puzhen Haitai Brake Equipments Co., Lid., Nanjing 210009, China)
Abstract:This paper introduces the content of performance test for hydraulic calipers used on low floor trams (LFT). In addition, technical parameters of the test bench as well as the hydraulic system, the mechanic system, the measurement and control system are also presented.
Key words: low floor tram (LFT); hydraulic caliper, design of test bench; measurement and control system
0引言
低地板有轨电车液压夹钳是通过液压制动缸驱动杠杆机构，使合成材料制成的两个闻闸片紧压制动盘，通过障擦产生制动力，把列车动能转化为热能，消散于大气。
按制动形式可分为被动式液压夹钳和主动式液压夹钳。被动式液压制动夹钳通过加压缓解弹簧力实施缓解，减压释放弹簧力实施制动；主动式液压夹钳通过加压弹簧实施制动，减压释放弹簧力实施缓解。低地板有轨电车液压夹错的性能优劣，直接关系到整车制动的实施效果，是低地板有轨电车制动系统的重要组成部分。
该型低地板有轨电车液压夹钳试验台，兼容了手动与自动两种试验模式，可适用于各型低地板有轨电车液
压夹钳的性能试验及研究性试验。 1试验内容
该试验台可实现主动式、被动式液压夹钳的试验，其试验内容包括强度试验、灵敏度试验、密封性试验、缓解间隙试验、输出力试验、静态传动效率试验、手动复位试验等。
1.1强度试验
对制动夹钳施加16±0.5MPa的最大油压，保持10s后卸压，制动夹钳应外观完好，零部件不能有任何损坏或永久变形。
1.2灵敏度试验 1.2.1主动式夹钳
缓慢提高控制压力值（每次提高02MPa），同时观察闸片的动作情况，记录闸片托初始动作时的压力值。然后将控
制压力值置0。反复试验3~5次，以最后一次测试值为准。 1.2.2被动式夹钳
将制动夹钳安装在试验台上，调节闸片间隙，使间隙
大于设定值，给夹钳通人压力为1±0.5MPa的液压油，反复动作使夹钳自动调整间隙，然后卸压使夹钳夹紧，将液压源压力调至0，再缓慢提高压力，同时观察闸片的动作情况，记录闸片托初始动作时的压力值。然后将控制压力
值置0。反复试验3~5次，以最后一次测试值为准。 1.3
密封性试验
向液压制动夹钳充人指定油压P,等压力表数值稳定后，等待30s，关闭阀门。试验结果应满足表1中的参数要求。
表1
密封性试验
常温
低温（保温48h）
压力P/MPa泄漏量/(MPa*min*）压力P/MPa泄漏量/（MPa·min"）
0.2 10.0
1.4
0.02 0.30
缓解间隙试验
0.2 10.0
0.02 0.30
给液压夹钳接通液压油，夹钳夹紧制动盘（或模拟
盘），然后实施缓解，反复动作10次后，测量缓解后闸片和制动盘(或模拟盘)的间隙。缓解间隙应不大于2mm。 1.5输出力试验
主动式夹钳：向夹钳内充人最大工作压力液压油，压力为10±0.1MPa，记录此时闸片正压力。闸片正压力应不小于40kN。
被动式夹钳：向夹钳内充人最大工作压力液压油，压力为10±0.1MPa，动作若干次，最后释放油压，记录此时
闸片正压力。阐片正压力应不小于45kN。 1.6静态传递效率试验
主动式夹钳：向液压夹钳内充人10±0.5MPa压力的液压油，记录闸片正压力，计算实测压力与计算压力的比
1123
