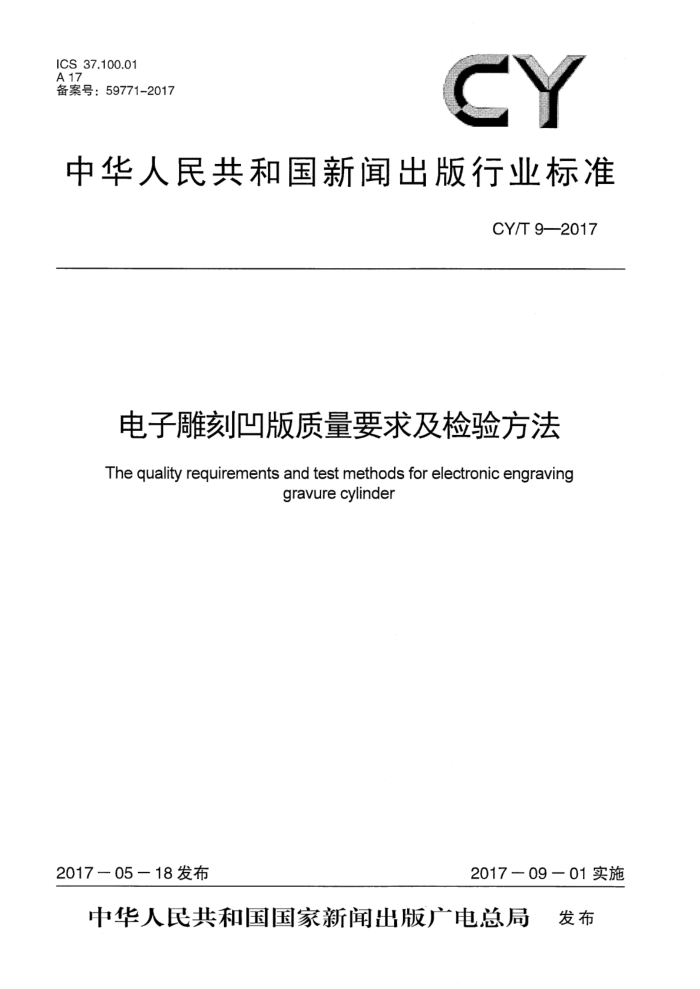

ICS_37.100.01
A17.备案号：59771-2017
中华人民共和国新闻出版行业标准
CY/T 9—2017
电子雕刻凹版质量要求及检验方法
The quality requirements and test methods for electronic engravinggravure cylinder
2017-05-18发布
2017-09-01实施
中华人民共和国国家新闻出版广电总局 发布
CY/T 9—2017
目次
前言…………………………………………………………………………………………………………I
引言…………………………………………………………………………………………………………III
1 范围……………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………1
4 产品分类 ………………………………………………………………………………………………2
5 印版制作信息要求 ………………………………………………………………………………………………3
6 质量要求 ………………………………………………………………………………………………3
7 检验方法 ………………………………………………………………………………………………5
8 标志、包装、运输、使用和贮存 ……………………………………………………………………7
附录A(资料性附录)网穴形状示意图…………………………………………………………………8
附录B(资料性附录)印版滚筒结构示意图……………………………………………………………9
附录C(资料性附录)印版滚筒参考规格表 …………………………………………………………10
附录D(资料性附录)网穴测量原理与方法…………………………………………………………12
参考文献…………………………………………………………………………………………………13
CY/T 9—2017
电子雕刻凹版质量要求及检验方法
1 范围
本标准规定了电子雕刻凹版的术语和定义、产品分类、印版制作信息要求、质量要求、检验方法及标志、包装、运输、使用和贮存。
本标准适用于以电子雕刻技术制作的凹印印版。本标准不适用于激光直接雕刻制版。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1958—2004产品几何量技术规范(GPS)形状和位置公差检测规定GB/T 4201平衡机的描述检验及评定
GB/T 4340.1金属材料 维氏硬度试验 第1部分：试验方法
GB/T 6060.2表面粗糙度比较样块磨、车、膛、铣、插及创加工表面
GB/T 10610产品几何技术规范(GPS)表面结构轮廓法评定表面结构的规则和方法GB/T 11344无损检测接触式超声脉冲回波法测厚方法GB/T 11379—2008金属覆盖层工程用铬电镀层GB/T 17395无缝钢管尺寸、外形、重量及允许偏差
GB/T 18722印刷技术 反射密度测量和色度测量在印刷过程控制中的应用GB/T 19437印刷技术印刷图像的光谱测量和色度计算GB/T 33244数字硬打样系统质量要求及检验方法CY/T 3 色评价照明和观察条件QB/T 2443钢卷尺
JB/T 7980 半径样板
3术语和定义
下列术语和定义适用于本文件。
3.1
凹印印版gravure plate图文部分低于非图文部分的印版。
3.2
印版滚筒gravure cylinder
凹印印版的圆柱形支撑体。
3.3
倒角 rounding印版滚筒版面与端面间的圆弧过渡面。
