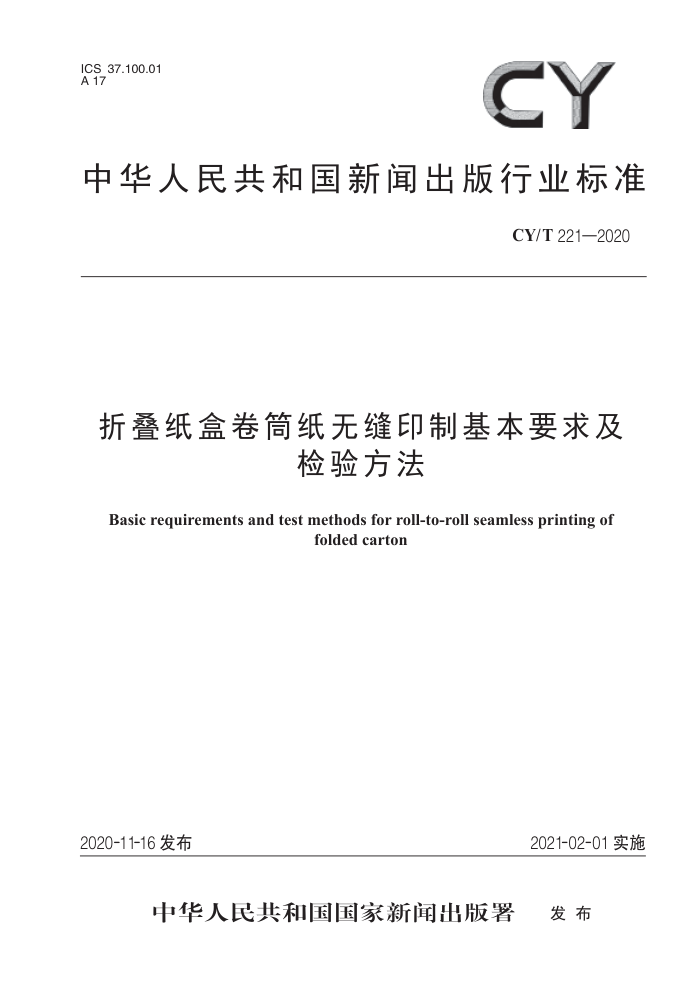

ICS 37.100.01
A17
CY
中华人民共和国新闻出版行业标准
CY/T 221-2020
折叠纸盒卷筒纸无缝印制基本要求及检验方法
Basic requirements and test methods for roll-to-roll seamless printing offolded carton
2020-11-16发布
2021-02-01实施
中华人民共和国国家新闻出版署 发布
CY/T 221—2020
目次
前言……………ⅢI
引言………V
1范围……………………………………………………………………………………………………………………1
2规范性引用文件……………1
3术语和定义……………………………………………………………………………………………………1
4技术要求……………………………………………………………………………………………………1
5检验方法……………………………………………………………………………………………………4
附录A(资料性附录)纵向套准系统…………………………………………………………………………5
附录B(资料性附录)横向套准系统…………………………………………………………………………6
附录C(资料性附录)展平装置………………7
CY/T 221—2020
折叠纸盒卷筒纸无缝印制基本要求及检验方法
1 范围
本标准规定了卷筒纸无缝凹版印刷、烫印、模切工序的基本要求及检验方法。本标准适用于卷筒纸无缝凹版印制的折叠纸盒类产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 5231—2012加工铜及铜合金牌号和化学成分
GB/T 6062产品几何技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性GB/T 6672 塑料薄膜与薄片厚度的测定 机械测量法GB/T 9056金属直尺
GB/T 10610产品几何技术规范(GPS)表面结构轮廓法评定表面结构的规则和方法GB/T 18734防伪全息烫印箔GB/T 28383卷筒料凹版印刷机BB/T 0031 电化铝烫印箔JB/T 11459印刷机械 卷筒料圆压圆烫印机
3术语和定义
下列术语和定义适用于本文件。
3.1
无缝seamless在印版圆周方向，重复印刷长度之间无叼口、拖梢。
4技术要求
4.1 卷筒纸无缝凹版印刷
4.1.1 印版版面要求
4.1.1.1 印版圆周方向拼接应采用无缝拼接方式。
4.1.1.2印版轴向拼接应紧凑排列，具有凹凸轮廓的折叠纸盒宜采用错位拼接或套拼方式。
4.1.1.3在印刷版面空白位置应设置印后加工横向控制跟踪标识与纵向定位标识。跟踪标识与定位标识应使用与背景色反差大的颜色印刷，跟踪标识应设置于图文空白处：定位标识应设置于图文空白处，宜采用长矩形形状。
4.1.1.4凹印版直径应以第一组凹印版辊的直径为基准，后续色组逐次递增0.01 mm～0.02 mm。
4.1.2印刷设备要求
4.1.2.1 应符合GB/T 28383规定。
4.1.2.2应包含纸张张力调节系统，以确保纸卷张力变化时跟踪标识、定位标识分别与印刷图文相对
