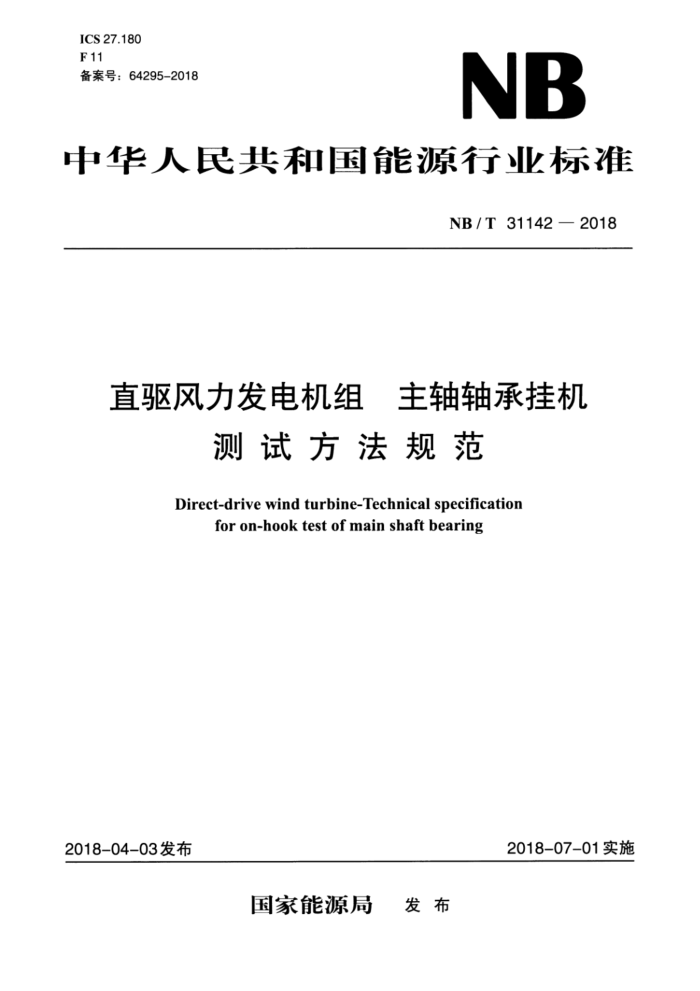

ICS 27.180
NB F11
备案号：64295-2018
中华人民共和国能源行业标准
NB/T 31142—2018
直驱风力发电机组 主轴轴承挂机测 试 方 法 规 范
Direct-drive wind turbine-Technical specification for on-hook test of main shaft bearing
2018-04-03发布
2018-07-01实施
国家能源局
发 布
NB/T 31142-2018
直驱风力发电机组 主轴轴承挂机测试方法规范
1 范围
本标准规定了直驱风力发电机组主轴轴承挂机测试（以下简称挂机测试）的基本要求、振动测试、温度测试、润滑脂测试、轴承游隙监测、目测项。
本标准适用于直驱风力发电机组主轴轴承挂机测试。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14412 机械振动与冲击 加速度计的机械安装
GB/T19873.1 机器状态监测与诊断 振动状态监测 第1部分：总则NB/T31004 风力发电机组振动状态监测导则
SHT 0573 在用润滑油磨损颗粒试验法（分析式铁谱法）3 术语和定义
NB/T31004和SH/T0573界定的以及下列术语和定义适用于本文件。3.1
直驱风力发电机组 direct drive wind turbine
采用多极电动机与叶轮直接连接进行驱动的方式，免去了齿轮箱这一传统部件。3.2
挂机测试 on-hook test
被测样机在选定的风场运行，通过多种监测方法，提取并记录整机和关键部件的运行状态，积累经验数据。3.3
变桨系统 pitch system
一种风力发电机叶片调节装置。风力较大时，通过调节装置使桨叶迎角减小；风力小时，通过调节装置使桨叶迎角增大。3.4
偏航系统 yaw system
由偏航测量、偏航驱动传动部分、组缆保护装置三大部分组成。主要实现两个功能：一是使机舱跟踪变化稳定的风向：二是自动解除由于偏航作用导致机舱内部电缆发生的缠绕。4 基本要求4.1 测试内容
通过直驱风力发电机组挂机测试，用以分析验证主轴轴承运行可靠性，是直驱风力发电机组主轴轴承台架试验的延续。
