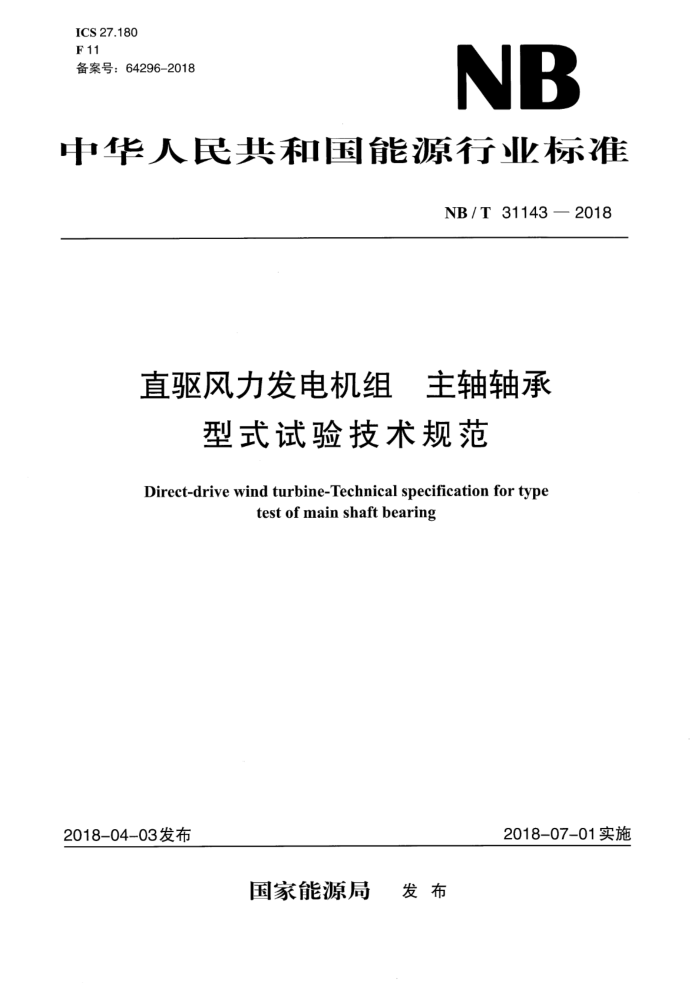

ICS 27.180
F¹1
NB
备案号：64296-2018
中华人民共和国能源行业标准
NB/T 31143—2018
直驱风力发电机组 主轴轴承型式试验技术规范
Direct-drive wind turbine-Technical specification for typetest of main shaft bearing
2018-04-03发布
2018-07-01实施
国家能源局 发布
NB/T 31143—2018
目次
前言…………………………………………………………………………………………………………………Ⅱ
1 范围………………………………………………………………………………………………………………1
2 规范性引用文件 ………………1
3 符号 ………………………1
4 基本要求……………………………………………………………………………………………………………2
5 试验设备要求 ……………………………………………………………………………………………………3
5.1试验能力……………………………………………………………………………………………3
5.2 监测系统………………3
5.3 控制系统………………………………………………………………………………………………3
6 试验项目及要求…………………………………………………………………………………………………4
6.1 试验项目………………………………………………………………………………………………………4
6.2 极限载荷试验……………………………………………………………………………………………4
6.3 疲劳寿命试验……………………4
7试验流程 ………………………………………………………………………………………………………7
7.1试验准备……………7
7.2 试验过程……………7
8 记录 …………………………………………………………………………………………………………8
8.1 自动记录………………………………………………………………………………………………8
8.2 手工记录…………………………8
8.3 照片记录………………………………………………………………………………………………………8
9 型式检验…………………………………………………………………………………………………………8
9.1 概述……………………………………………………………………………………………………8
9.2 成品………………………8
9.3 内外圈………………………………………………………………………………………………………8
9.4 滚动体……………………………………………………………………………………………11
9.5 保持架………12
9.6 油脂………………………………………………………………………………………………13
9.7 无损检测……………………………………………………………………………………………………14
10判定原则……………………………………………………………………………………………14
附录A(规范性附录)主轴轴承型式检验项目记录表……………15NB/T 31143—2018
直驱风力发电机组 主轴轴承型式试验技术规范
1 范围
本标准规定了直驱风力发电机组主轴轴承(以下简称轴承)型式试验设备、试验项目、试验要求、试验流程、试验记录、型式检验等。
本标准适用于直驱风力发电机组主轴轴承型式试验。
2规范性引用文件
下列文件对于本文件 用是必不可少的。凡是注日期的引用文件 日期的版本适用于本文件。凡是不注日期的引用文 供最新版本(包括所有的修改单)适用于本文件。
JB/T 6641滚动轴承 残磁及其评定方法
3符号
D.:圆锥滚动体公称直径。
d:圆锥轴承 首边内圈滚道最大直径。
F:试验加载的轴向载荷。
F.:试验加载的径向载荷。
F.:正轴向载荷。
F.:负轴向载荷。
F.:正径向载荷。
F.:负径向载荷
Fx:轴承(单轴承轴系结构)受到的X方向载荷。
F,:轴承(单轴承轴系结构)受到的Y方向载荷。
F₂:轴承(单轴承轴系结构)受到的Z方向载荷。
Fm:X方向等效平均疲劳载荷。
F:Y方向等效平均疲劳载荷。
F:Z方向等效平均疲劳载荷
Fn:固定端轴承X方向载荷。
Fn:固定端轴承Y方向载荷。
Fn:固定端轴承Z方向载荷。
F₂:浮动端轴承Y方向载荷。
F₂₂:浮动端轴承Z方向载荷。
G:发电机重量。
L:圆锥轴承挡边有效长度。
Mm:Y方向等效平均力矩。
M₂:Z方向等效平均力矩；
M,:轴承(单轴承轴系结构)受到的Y方向倾覆力矩。
