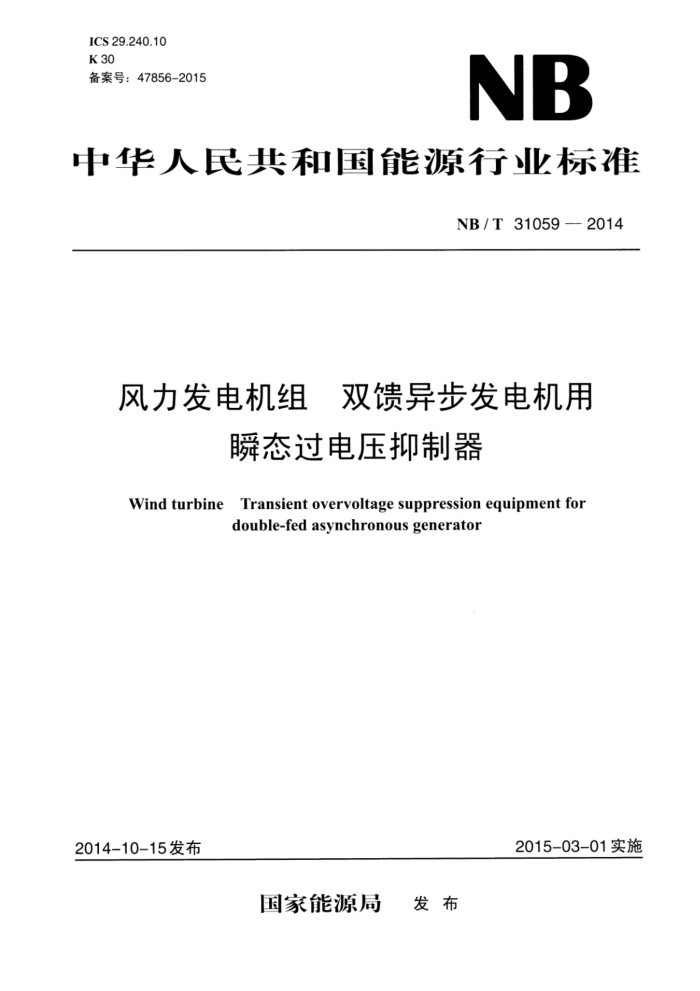

ICS 29.240.10
NB K30
备案号：47856-2015
中华人民共和国能源行业标准
NB/T 31059—2014
风力发电机组 双馈异步发电机用瞬态过电压抑制器
Wind turbine Transient overvoltage suppression equipment for double-fed asynchronous generator
2015-03-01实施2014-10-15发布
国家能源局
发 布
NB/T 31059—2014
风力发电机组 双馈异步发电机用瞬态过电压抑制器
1 范围
本标准规定了风力发电机组——双馈异步发电机用瞬态过电压抑制器（TOSE）的术语和定义、技术要求、试验方法等。
本标准规定的TOSE适用于交流额定电压至690V、符合IEC61400-24：2010规定的、运行于陆上的并网型双馈异步风力发电机组。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1——2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温（IEC 60068-2-1：2007,IDT)
GB/T2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验 Db：交变湿热（12h＋12h 循环）（IEC 60068-2-30：2005，IDT）
GB/T2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）（IEC 60068-2-6:1995,IDT)
GB/T 4207—2012 固体绝缘材料耐电痕化指数和相比电痕化指数测定方法（IEC 60112：2009，IDT）GB 4208—2008 外壳防护等级（IP代码）（IEC 60529：2001，IDT）
GB/T 5169.10—2006 电工电子产品着火危险试验 第10部分：灼热丝/热丝基本试验方法 灼热丝装置和通用试验方法（IEC 60695-2-10：2000，IDT）
GB14048.1—2006 低压开关设备和控制设备 第1部分：总则（IEC60947-1：2001，MOD）GB/T17627.1—1998 低压电气设备的高电压试验技术 第一部分：定义和试验要求（IEC61180-1:1992,EQV)
GB 18802.1——2011 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器—性能要求和试验方法（IEC61643-1：2005，MOD）
GB/T21714.1——2008 雷电防护 第1部分：总则（IEC62305-1：2005，IDT）
IEC 61000-4-30：2008 电磁兼容（EMC） 第4-30部分：试验和测量技术——电能质量测量方法【Electromagnetic compatibility（EMC）Part4-30： Testing and measuring technique—power quality measurement methods]
IEC 61400-24：2010 风力发电机组 第24部分 ：雷电防护（Wind turbine Part 24：Lighting protection）3 术语和定义
下列术语和定义适用于本标准。3.1
双馈异步发电机用瞬态过电压抑制器 transient overvoltage suppression equipment for double-fed asynchronous generator;TOSE
安装在双馈异步发电机定子或转子接线端的三相线路中的一种电器，用以限制由雷电或操作等引起的瞬态过电压和泄放瞬态电流，每相至少包含一非线性元件，能承受可能出现的再现尖峰电压。
NB/T 31059—2014 3.2
双馈异步发电机 double-fed asynchronous generator
变速恒频发电机的一种，发电机的定子和转子直接或间接与电网相连，并进行能量交换。3.3
定子用TOSE TOSE for stator
应用于双馈异步发电机定子侧接线端的TOSE，具有能在交流电压下工作的特性。3.4
转子用TOSE TOSE for rotor
应用于双馈异步发电机转子侧接线端的TOSE，具有能在再现尖峰电压下工作的特性。3.5
电压开关型元件 voltage switching type component
没有瞬态过电压时具有高阻抗，对瞬态过电压响应时能突变成低阻抗的元件。常用电压开关型元件有空气间隙、气体放电管等。3.6
电压限制型元件 voltage limiting type component
没有瞬态过电压时具有高阻抗，但是随着瞬态过电压和瞬态电流的上升，其阻抗将持续减小的元件。常用的电压限制型元件有压敏电阻、抑制二极管等。3.7
过电流保护 overcurrent protection
位于TOSE外部的前端，作为电气装置的一部分的过电流器件【如断路器、熔断器或带有过电流保护功能的剩余电流动作保护器（RCD）】。3.8
热稳定 thermal stability
在引起TOSE温度上升的动作负载试验后，在规定的环境温度条件下，给TOSE施加规定的最大持续工作电压，TOSE 的温度能随时间而下降的状态。3.9
劣化 degradation
由于瞬态过电压、使用或不利环境的影响造成的TOSE原始性能参数变化。3.10
TOSE脱离器 TOSE disconnector
把TOSE从电源系统断开所需要的装置（内部的和/或外部的）。
注1：这种断开装置不要求具有规定的隔离能力，能防止系统持续故障并可用来给出TOSE 故障的指示。注2：可具有多于一种的脱离器功能，例如过电流保护功能和热保护功能。这些功能可以组合在一个装置中或由几个
装置来完成。3.11
最大持续工作电压 maximum continuous operating voltage 可连续地施加在TOSE上的最大交流电压有效值。3.11.1
最大持续工频电压 maximum continuous power frequency voltage Ucv
可连续地施加在定子用TOSE接线端子间的最大工频交流电压有效值。注：TOSE的接线端子间包括相线端子间、相线端子与接地端子间。
