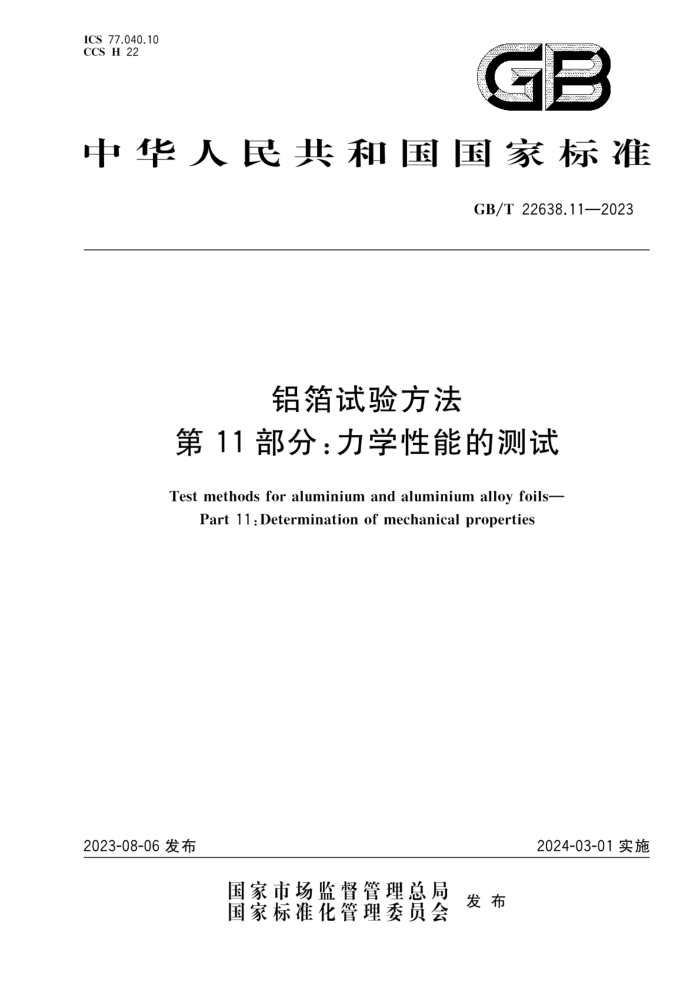

ICS 77.040.10
CCS H 22
中华人民共和国国家标准
GB/T 22638.11—2023
铝箔试验方法
第11部分：力学性能的测试
Test methods for aluminium and aluminium alloy foils—
Part 11:Determination of mechanical properties
2023-08-06发布
2024-03-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 22638.11—2023
铝箔试验方法
第11部分：力学性能的测试
1 范围
本文件描述了铝箔拉伸试验、杯突试验、破裂试验等力学性能测试方法。本文件适用于铝箔室温拉伸性能、杯突值及破裂强度的测试。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4156 金属材料 薄板和薄带 埃里克森杯突试验
GB/T 8005.1 铝及铝合金术语 第1部分：产品及加工处理工艺GB/T 8170 数值修约规则与极限数值的表示和判定GB/T10623 金属材料 力学性能试验术语
GB/T 16865 变形铝、镁及其合金加工制品拉伸试验用试样及方法GB/T 22638.1 铝箔试验方法 第1部分：厚度的测定
GB/T 26492.4 变形铝及铝合金铸锭及加工产品缺陷 第4部分：铝箔缺陷JJG 475 电子式万能试验机
3 术语和定义
GB/T8005.1、GB/T10623和GB/T26492.4界定的术语和定义适用于本文件。
4 试验条件
试验温度为5℃～35 ℃。
5 拉伸试验
5.1 方法概述
对试样施加轴向拉力，直至试样断裂，测试试样的抗拉强度、规定非比例延伸强度、断后伸长率中的一项或多项力学性能。
5.2 仪器设备
5.2.1 试验机
5.2.1.1 试验机的测力系统应符合GB/T16865的规定。宜采用最大载荷不超过1000 N的试验机。
