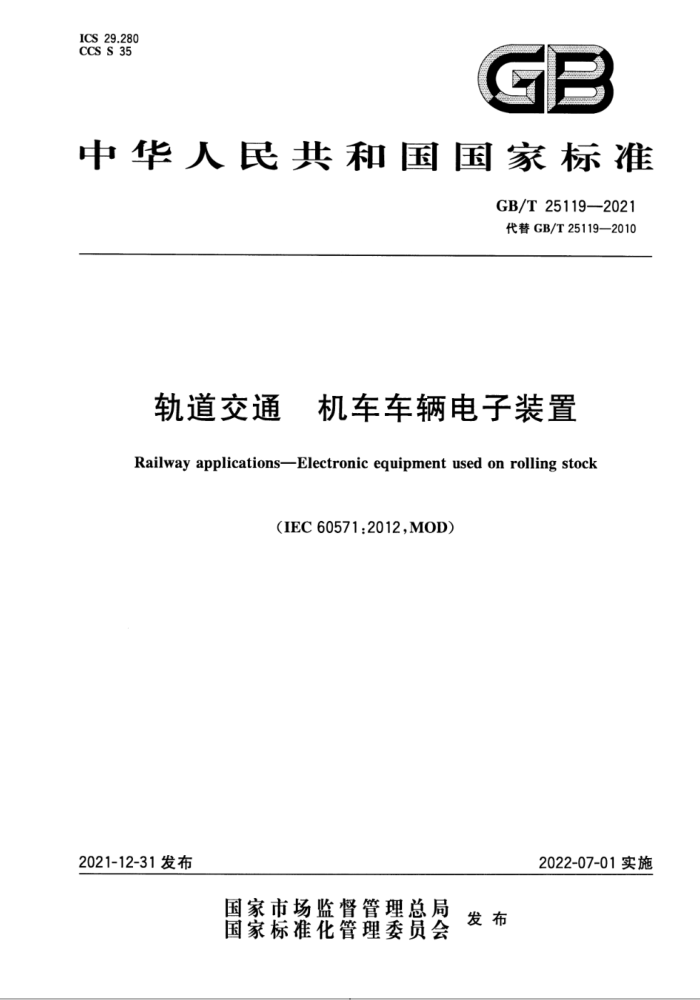

ICS 29.280 CCS S 35
中华人民共和国国家标准
GB/T 25119—2021 代替GB/T25119—2010
轨道交通 机车车辆电子装置Railway applications—Electronic equipment used on rolling stock
(IEC 60571:2012,MOD)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 25119—2021
轨道交通 机车车辆电子装置
1 范围
本文件规定了安装在轨道交通机车车辆上的电子装置的使用、设计、制造和试验要求，以及装置耐久和可靠所需具备的软、硬件基本要求。如果合适，在其他标准或规范中的附加要求可作为本文件的补充要求。本文件双方可协商达成协议的条款见附录A。
本文件适用于安装在轨道交通机车车辆上的所有控制、调节、保护、诊断、供电等电子装置，这些装置可由车上蓄电池或发电机供电，也可由直接或间接与接触网相连的低压电源（变压器、分压器、辅助电源）供电。
在实际应用中为确保功能安全等级所需的特殊要求由GB/T21562—2008中的4.6.3.1、4.6.3.2及附录A确定。
当仍然存在残余风险，并且需由软件驱动的可编程电子系统执行时，考虑软件安全完整性等级1级或更高级，见GB/T 28808—2021。
在本文件中，电子装置（以下简称"装置"）是指以半导体器件和其他通用元器件为主组成的装置，这些元器件通常安装在印制板上。
注：本文件也适用于传感器（如电流、电压、速度等）和电力电子装置触发板，成套触发装置见GB/T25122.1。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1402 轨道交通 牵引供电系统电压（GB/T 1402——2010，IEC 60850：2007，MOD）GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温（GB/T 2423.1—2008,IEC 60068-2-1:2007,IDT)
GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温（GB/T 2423.2—2008,IEC 60068-2-2:2007,IDT)
GB/T2423.4 电工电子产品环境试验 第2部分：试验方法 试验 Db 交变湿热（12h＋12h循环）（GB/T 2423.4—2008，IEC 60068-2-30：2005，IDT）
GB/T 4208 外壳防护等级（IP代码）（GB/T 4208—2017，IEC 60529：2013，IDT）GB/T 4728（所有部分）电气简图用图形符号【IEC 60617（所有部分）】GB/T 5080（所有部分）设备可靠性试验【IEC 60030（所有部分）】
GB/T 6988.1 电气技术用文件的编制 第1部分：规则（GB/T 6988.1—2008，IEC 61082-1：2006,IDT)
GB/T18290.2 无焊连结 第2部分：压接连接 一般要求、试验方法和使用导则（GB/T18290.2一2015,IEC 60352-2:2006,IDT)
GB/T 19001 质量管理体系 要求（GB/T 19001—2016，ISO 9001；2015，IDT）
GB/T19520.12 电子设备机械结构 482.6 mm（19 in）系列机械结构尺寸 第3-101部分：插箱及其插件（GB/T 19520.12—2009，IEC 60297-3-101：2004，IDT）
GB/T 25119—2021
GB/T21413.1 轨道交通 机车车辆电气设备 第1部分：一般使用条件和通用规则(GB/T 21413.1—2018,IEC 60077-1:2017,MOD)
GB/T 21562——2008 轨道交通 可靠性、可用性、可维修性和安全性规范及示例（IEC 62278：2002,IDT)
GB/T 21563 轨道交通机车车辆设备 冲击和振动试验（GB/T 21563—2018，IEC 61373：2010，MOD)
GB/T 24338.4—2018 轨道交通 电磁兼容 第 3-2部分：机车车辆 设备（IEC 62236-3-2：2008,MOD)
GB/T 32347.1——2015 轨道交通 设备环境条件 第1部分：机车车辆设备（IEC 62498-1：2010，MOD)
TB/T 3213 高原机车车辆电工电子产品通用技术条件
ISO 90003 软件工程 ISO 9001：2008应用于计算机软件的准则（Software engineering—Guide-lines for the application of ISO 9001:2008 to computer software)
IEC 60352-1 无焊连接 第1部分：无焊绕接一般要求、试验方法和使用指南（Soldeless connec-tions—Part 1:Wrapped connections——General requirements,test methods and practical guidance)
IEC 61188（所有部分）印制板和印制板组件 设计和使用（Printed boards and printed board assemblies—Design and Use)
IEC61249-2-7 印制板和其他互连结构用材料 第2-7部分：包被和非包被增强基材 规定了易燃性的环氧编织E级层压板（垂直燃烧试验）【Materials for printed boards and other interconnecting structures—Part 2-7:Reinforced base materials,clad and unclad—Epoxide woven E-glass laminated sheet of defined flammability(vertical burning test),copper-clad]
IEC 61249-2-22 印制板和其他互连结构用材料 第2-22部分：包被和非包被增强基材 经改性的非卤化环氧编织E级层压板（垂直燃烧试验）【Materials for printed boards and other interconnecting structures—Part 2-22:Reinforced base materials clad and unclad—Modified non-halogenated epoxide woven E-glasslaminated sheets of defined flammability (vertical burning test),copper-clad]
IEC 62326（所有部分）印制板（Printed boards）
3 术语和定义
下列术语和定义适用于本文件。3.1
印制板 printed board 可分割成各种尺寸的基板材料。注1：包括全部的孔，至少具有一种导电类型。
注2：印制板通常按结构（如单、双面板或多层板）或基板材料的性质（如刚性或挠性）划分。3.2
印制板组件 printed board assembly
装有电气和机械元器件、附属印制板且已完成焊接、涂覆等生产工序的印制板。3.3
插件 plug-in unit
插入插件箱、由导轨支持的各种单元。
注；如盒式单元或装在框架内的一块印制板组件，设计成插入式连接。
