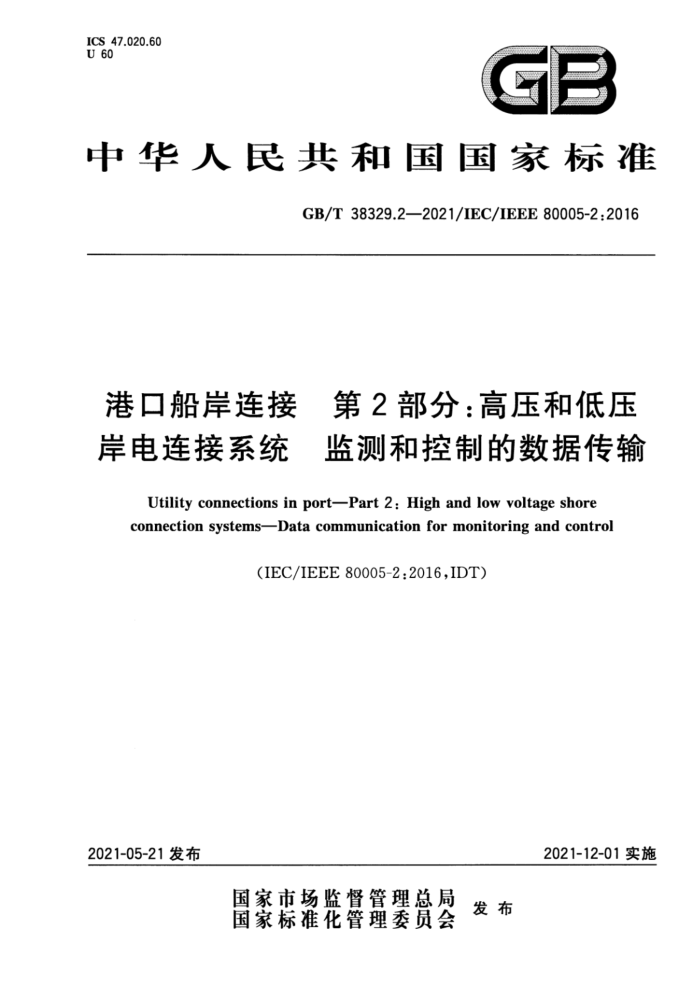

ICS 47.020.60 U 60
中华人民共和国国家标准
GB/T 38329.2—2021/IEC/IEEE 80005-2:2016
港口船岸连接 第2部分：高压和低压岸电连接系统 监测和控制的数据传输Utility connections in port—Part 2:High and low voltage shore connection systems—Data communication for monitoring and control
(IEC/IEEE 80005-2:2016,IDT)
2021-12-01实施
2021-05-21发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 38329.2—2021/IEC/IEEE 80005-2:2016
港口船岸连接 第2部分：高压和低压岸电连接系统 监测和控制的数据传输
1 范围
GB/T 38329的本部分规定了岸侧和船舶的数据接口，以及在需要的情况下为实现非应急通信进行低压和高压岸电连接系统通信程序，规定了接口说明、地址和数据类型。附录A还规定了对游船的通信要求。
本部分的应用涉及GB/T38329.1的附录。本部分没有规定GB/T38329.1中描述的应急通信。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 38329.1—2019 港口船岸连接 第1部分：高压岸电连接（HVSC）系统 一般要求(IEC/ISO/IEEE 80005-1:2012,IDT)
3 术语和定义
GB/T38329.1界定的术语和定义适用于本文件。3.1
应急通信 communication for emergency function 使馈电断路器（船舶和岸侧）跳闸的硬接线信号。3.2
非应急通信 communication for non-emergency function 在岸侧和船舶之间进行的信息数据交换。
注：如果这种数据交换要求断路器跳闸，那么还将通过二次回路进行通信。3.3
寄存器 register 用于存储数据的16位位置。3.4
高位字节 high byte；HB 寄存器的高位字节，最左边的8位。3.5
低位字节 low byte；LB 寄存器的低位字节，最右边的8位。
GB/T 38329.2—2021/IEC/IEEE 80005-2:2016
3.6
大端格式 big endian format
将高位字节首先存储在存储器中，将低位字节存储在随后的位置。3.7
最高有效位 most significant bit；MSB 最左边的那一位。3.8
最低有效位 least significant bit；LSB 最右边的那一位。3.9
旁路开关 bypass key
断开或闭合数字通信的键控选择器开关。3.10
报警 alarm
激活显示临界状态的事件。3.11
警告 warning
宣布需要注意但没有立即引起关注或采取行动的情况或状况，并出于预防目的提出，使人员意识到如果不做出具有前瞻性的决定或采取行动就会发生的潜在变故。3.12
指令 command 指令。3.13
紧急切断-1 ESD-1
当船舶超出向前、向后或向外移动的警告允许范围时触发的紧急切断，以及对于LNG船一从岸侧到船舶发出的紧急切断信号。3.14
紧急切断-2 ESD-2
当船舶超出从码头向前、向后或向外移动的最大允许范围时触发的紧急切断，以及岸侧装载臂断开连接时发出的紧急切断信号。
4 总则
4.1 电源连接单线图
主要开关及电缆连接的典型设计见图1。
