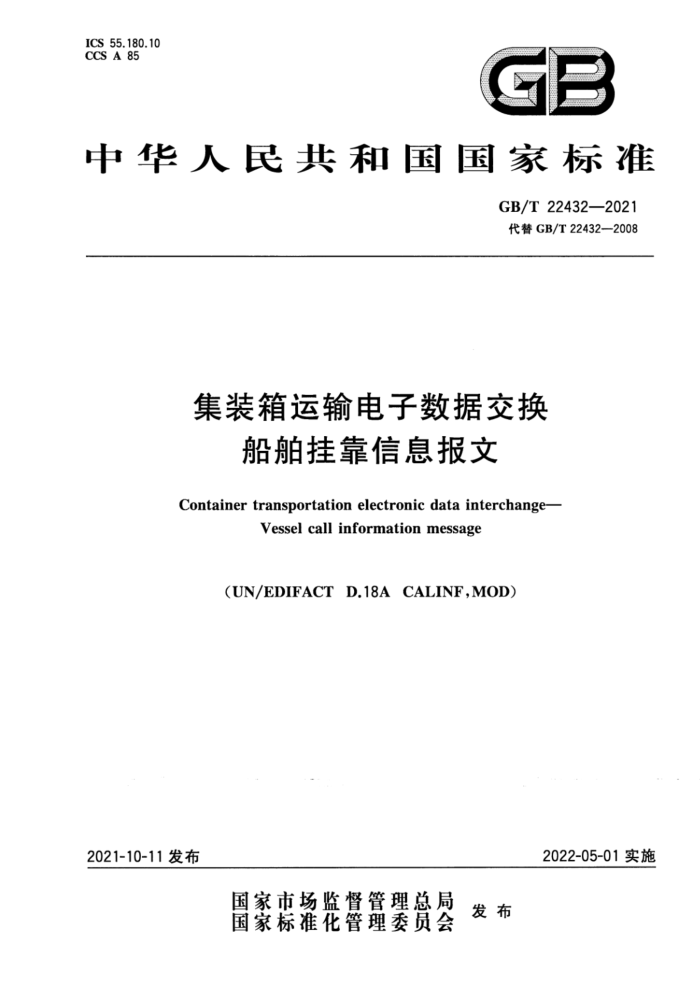

ICS 55.180.10 CCS A 85
中华人民共和国国家标准
GB/T 22432—2021 代替GB/T22432—2008
集装箱运输电子数据交换船舶挂靠信息报文
Container transportation electronic data interchange—Vessel call information message
(UN/EDIFACT D.18A CALINF,MOD)
2022-05-01实施
2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 22432—2021
集装箱运输电子数据交换船舶挂靠信息报文
1 范围
本文件规定了用于集装箱运输电子数据交换的船舶挂靠信息报文的基本要求和报文描述。本文件适用于集装箱运输电子数据交换的船舶挂靠信息报文的应用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15634 行政、商业和运输业电子数据交换 段目录（GB/T 15634—2014，UN/EDIFACT：D.13B,MOD)
GB/T15635 行政、商业和运输业电子数据交换 复合数据元目录（GB/T 15635—2014，UN/EDIFACT:D.13B,MOD)
GB/T 16833 行政、商业和运输业电子数据交换（EDIFACT）代码表（GB/T 16833—2011，UN/CEFACT UNCL.D.08B,MOD)
GB/T 17699 行政、商业和运输业电子数据交换数据元目录（GB/T 17699—2014，UN/EDIFACT:D.13B,MOD)
3 术语和定义
本文件没有需要界定的术语和定义。
4 缩略语
下列缩略语适用于本文件。
BGM：报文开始（Beginning of Message）COM：通信方式（Communication Contact）CTA：联系信息（Contact Information）DIM：尺码（Dimensions）
DTM：日期/时间/期限（Date/Time/Period）FTX：自由文本（Free Text）
LOC：地点/位置标识（Place/location Identification）NAD：名称和地址（Name and Address）QTY：量（Quantity）RFF：参考（Reference）SG：数据段组（Segment Group）
GB/T 22432—2021
TDT：运输细目（Transport Information）UNH：报文头（Message Header）UNT：报文尾（Message Trailer）
5 基本要求
5.1 船舶挂靠信息报文（以下简称“报文”）由船公司、船舶代理发送给港口、码头、海关、海事、引航等相关单位，提供与船舶计划抵港和预期的货物作业有关的信息。5.2 一个报文仅包括一个航次的运输信息，也可发送更新信息。5.3 报文用于交换该航次挂靠港口开始的信息。5.4 可对集装箱装卸说明以及某些货物项加以描述。
6 报文描述6.1 报文结构
报文由报文头、报文开始、日期/时间/期限、段组1～段组15、报文尾段（组）组成，报文结构见图1。
位置 标记 名称
00010 UNH 报文头00020 BGM 报文开始000 30 DTM 日期/时间/期限
00110
————段组 1 ————
00120 NAD 姓名和地址
00130
_段组2____
00140 CTA 联系信息
通信方式
00150 COM
00160
———段组 3_____
运输细目日期/时间/期限
00170 TDT 00180 DTM 00190 RFF
参考
00200 00210 L0C 00220 DTM
————段组 4 地点/位置标识日期/时间/期限
尺码
00230 DIM 00240 FTX 自由文本
图1 报文结构
2
约束 /条件 重复次数X -
9 o 6 X ★1
-0 9
X o 9
产M ：s
9 0 9
o X o o o o 9
GB/T 22432——2021
重复次数约束/条件
位置 标记
名称-0
00250
————段组 5————
9、
00260 QTY 量
o
00270 FTX 自由文本
。★
00280 UNT 报文尾图1 报文结构（续）
6.2 数据段说明6.2.1 数据段描述方法
数据段用数据段位置编码、标记和中文名称描述，数据段位置编码用5位阿拉伯数字表示，标识用3位大写英文字母表示。
数据段由数据元和复合数据元组成，若干数据段可组成段组。服务数据段和业务数据段应符合GB/T15634的要求；复合数据元的标记、功能和结构应符合GB/T15635的要求；数据元的标记、功能和结构应符合GB/T17699的要求。6.2.2 数据段功能
00010 UNH，报文头
唯一用来标识并开始报文的服务段。挂靠信息报文的类型代码是CALINF。00020 BGM，报文开始
表示报文开始，传输报文的标识号。00030 DTM，日期/时间/期限
报文的签发日期/时间/期限。00110 段组1：NAD-SG2
参与方及其联系信息。00120 NAD，名称和地址
参与方的姓名和地址，包括报文发送方、报文接收方、订货客户或主要的订货客户、订货客户的代理等。
00130 段组2：CTA-COM
与参与方的联系信息和通信方式。00140 CTA，联系信息
NAD段中指定的参与方的相关人员或部门的信息。00150 COM，通信方式
在CTA段中指定的部门或人员的通信方式和通信号码。00160 段组3：TDT-DTM-RFF-SG4-DIM-FTX 到达的运输工具信息的细目。00170 TDT，运输细目
描述到达船舶的运输细节，包括船舶航次或者到岸到达运输工具的海上运输指示等。00180 DTM，日期/时间/期限
与运输工具的到达与离开有关的日期/时间/期限。
