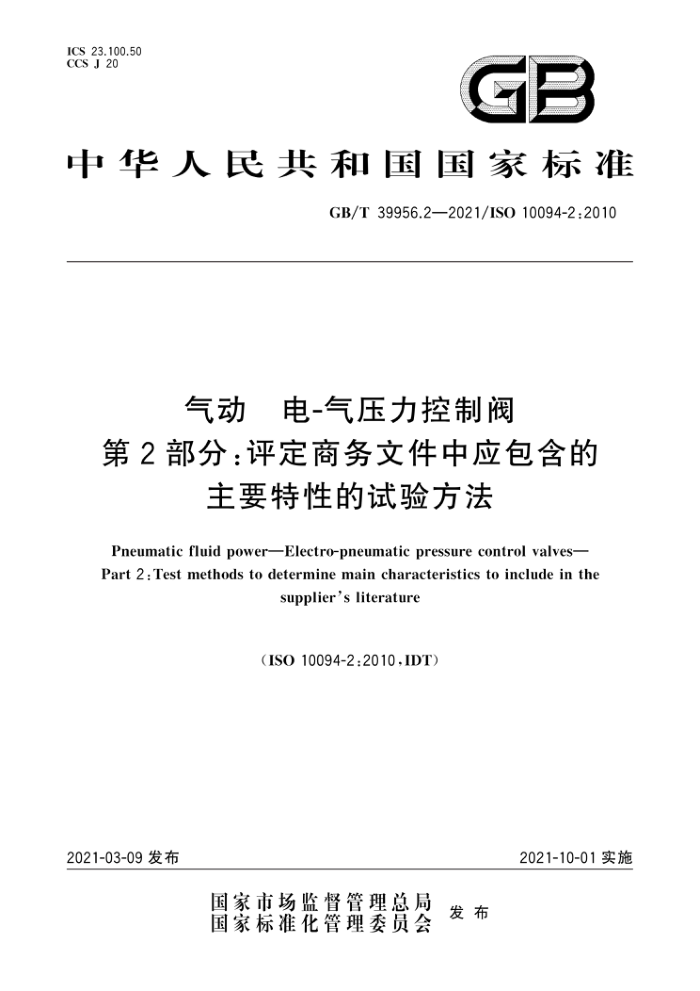

GB/T 39956.2-2021/ISO 10094-2:2010
气动电-气压力控制阀第2部分∶评定商务文件中应包含的主要特性的试验方法
Pneumatic fluid power—Electro-pneumatic pressure control valves—Part 2:Test methods to determine main characteristics to include in the supplier's literature(ISO 10094-2:2010,IDT)
2021-10-01 实施
2021-03-09发布
目 次
前言 …………………………………………………………………………………………………………1
引言 ………………………………………………………………………………………………………… 1
1 范围 ……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ……………………………………………………………………………………………… 1
4 符号和单位 ………………………………………………………………………………………………1
5 试验工况…………………………………………………………………………………………………2
7 正向流量或溢流流量为零时的电信号-压力特性试验…………………………………………………3
8 流量-压力特性试验……………………………………………………………………………………… 9
9 压力调节特性试验……………………………………………………………………………………… 12
10 在零正向流量或溢流流量特性试验时的泄漏 ……………………………………………………… 12
11 动态特性 ………………………………………………………………………………………………13
12 试验结果的表述 ……………………………………………………………………………………… 17
附录A（资料性） 增益与相位滞后的计算程序………………………………………………………… 19
参考文献 …………………………………………………………………………………………………… 23
1 范围
本文件规定了在评定商务文件中应包含的主要特性的试验方法及参数的表达方式。本文件的目的∶
——通过规范试验方法和验证试验结果的表述，便于比较分析;
——有助于元件在气动系统中正确应用。
规定的试验旨在对不同类型的压力控制阀进行对比，并非对每件制成品进行的生产试验。
注 1∶非电调制气动压力控制阀的试验在 ISO 6953-2中规定。
注 2∶电-气流量控制阀的试验在ISO10041-2中规定。
注 3;本文件适用于具有向大气排放口的元件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
