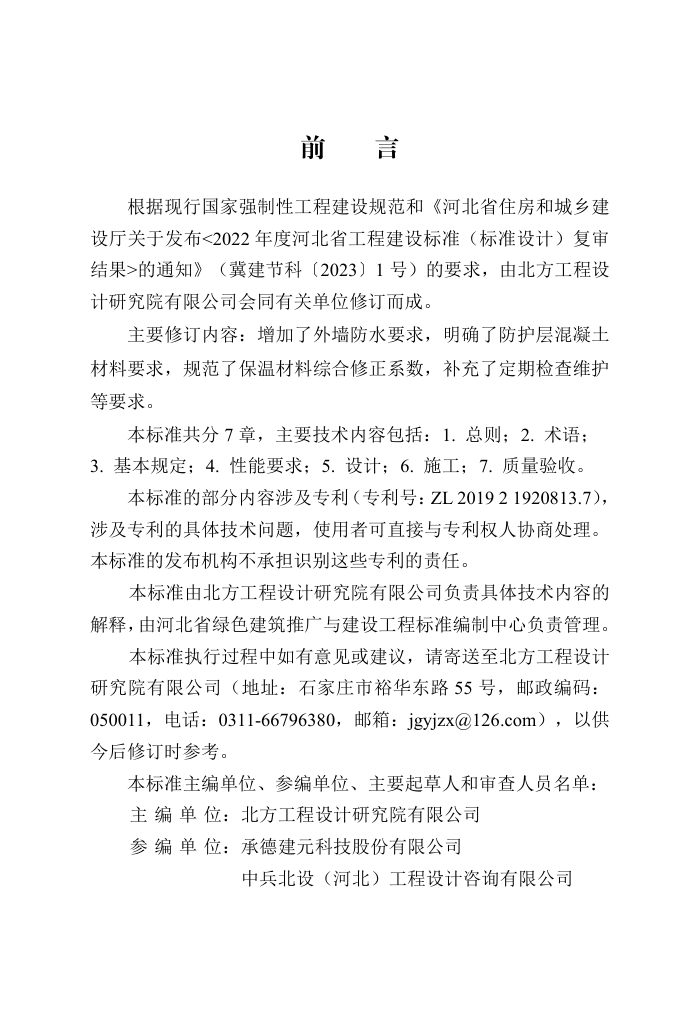

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于发布<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由北方工程设
计研究院有限公司会同有关单位修订而成。
主要修订内容：增加了外墙防水要求，明确了防护层混凝土
材料要求，规范了保温材料综合修正系数，补充了定期检查维护
等要求。
本标准共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
本标准的部分内容涉及专利（专利号：ZL 2019 2 1920813.7），
涉及专利的具体技术问题，使用者可直接与专利权人协商处理。
本标准的发布机构不承担识别这些专利的责任。
本标准由北方工程设计研究院有限公司负责具体技术内容的
解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。
本标准执行过程中如有意见或建议，请寄送至北方工程设计
研究院有限公司（地址：石家庄市裕华东路 55 号，邮政编码：
050011，电话：0311-66796380，邮箱：jgyjzx@126.com），以供
今后修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位：北方工程设计研究院有限公司
参 编 单 位：承德建元科技股份有限公司
中兵北设（河北）工程设计咨询有限公司
河北裕华工程项目管理有限责任公司
河北拓朴建筑设计有限公司
主要起草人：李志坤
黄丽红 魏 永 宫海军 赵泽桐
李
庞 王国庆 李 昂 李伟恒 王尚麒
刘
吟 张国良 杨跃民 谭 鑫 郝 亮
刘
勇 王萌萌 李 宁 史锦月 张笑轩
苏琮琳
杨国彬 徐济洋 魏泽华 王 丹
尹国忠
鲁轩铭 李怡霖 王泽雄 安儒海
李
雪 臧晓洁 邹江超 吕 博 郭永卿
郭
涛 安天翼 李东钧 牛金大 沈佳豪
审 查 人 员：张洪波
剧元峰 赵会超 徐志欣 安长彪
莘 亮 郝翠彩
修订审查人员：张洪波
罗宝阁 赵会超 剧元峰 徐志欣
李 永 史永健
2
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 3
4
性能要求.................................................................................... 5
4.1
系统........................................................................................ 5
4.2
双卡板.....................................................................................6
4.3
混凝土................................................................................... 10
4.4
配套材料................................................................................11
5
设计.......................................................................................... 14
5.1
一般规定............................................................................... 14
5.2
设计要点............................................................................... 15
6
施工.......................................................................................... 18
6.1
一般规定............................................................................... 18
6.2
运输和贮存............................................................................19
6.3
施工要点............................................................................... 19
6.4
成品保护............................................................................... 22
6.5
施工安全............................................................................... 23
7
质量验收.................................................................................. 25
7.1
一般规定............................................................................... 25
7.2
主控项目............................................................................... 27
7.3
一般项目............................................................................... 29
本标准用词说明............................................................................ 32
引用标准名录................................................................................ 33
附：条文说明................................................................................ 37
标准
Contents
1
General Provisions.....................................................................1
2
Terms.......................................................................................... 2
3
Basic Requirements...................................................................3
4
Characteristics Requirements....................................................5
4.1
System.................................................................................................. 5
4.2
Double-clip Point-to-point Welded Wire Mesh Insulation Panel...5
4.3
Concrete................................................................................. 9
4.4
Supporting Materials............................................................... 10
5
Design.......................................................................................13
5.1
General Requirements............................................................. 13
5.2
Design Points.........................................................................14
6
Construction..............................................................................17
6.1
General Requirements............................................................. 17
6.2
Transportation and Storage......................................................18
6.3
Construction Points.................................................................18
6.4
Finished Product Protection.....................................................21
6.5
Construction Safety.................................................................21
7
Quality Acceptance..................................................................23
7.1
General Requirements............................................................. 23
7.2
Dominant Items......................................................................25
7.3
General Items.........................................................................27
Explanation of Wording in This Standard.................................30
List of Quoted Standards.............................................................31
Addition：Explanation of Provisions..........................................33
4
1
总
则
1.0.1
为规范双卡点连接钢丝焊网内置保温板在建筑外墙保温工
程中的应用，保证工程质量，制定本标准。
1.0.2
本标准适用于河北省 8 度及 8 度以下抗震设防区、建筑高
度为 100m 及以下的新建、扩建民用建筑现浇混凝土外墙保温工
程的设计、施工和质量验收。
1.0.3
双卡点连接钢丝焊网内置保温板的设计、施工和质量验收
除应符合本标准的规定外，尚应符合国家和河北省现行有关标准
的规定。
1
标准
2.0.1 2 术 语 double-clip
双 卡 点 连 接 钢 丝 焊 网 内 置 保 温 板 系 统
point-to-point welded wire mesh insulation panel system
由防护层、双卡点连接钢丝焊网内置保温板构成，并辅以拉
结件与现浇钢筋混凝土基层墙体形成有效连接，起保温、防护作
用的构造系统，简称双卡板系统。
2.0.2 双 卡 点 连 接 钢 丝 焊 网 内 置 保 温 板 double-clip
point-to-point welded wire mesh insulation panel
通过双卡式固定件将保温层与外侧镀锌电焊网连接固定，在
工厂预制成型，用于外墙外保温的板状制品，简称双卡板。
2.0.3 保温层 thermal insulation layer
由模塑聚苯板（EPS）、石墨模塑聚苯板（GEPS）、挤塑聚
苯板（XPS）、石墨挤塑板（GXPS）为保温芯材的构造层。
2.0.4 防护层 protective layer
在保温层外侧，起防护作用的现浇钢筋混凝土层。
2.0.5 双卡式固定件 double-clip connector
将镀锌电焊网与保温芯材可靠连接，并起固定作用的专用工
程塑料构件。
2.0.6 拉结件 connector
非锚固部位经工程塑料复合（热熔包覆）的 L 形拉结钢筋，
将双卡板与基层墙体进行有效连接的专用构件。
2
3
基本规定
3.0.1
双卡板系统的组成材料应由同一供应商提供配套的组成
材料、构配件和其质量证明文件，并应符合本标准和国家、河北 省
现行相关标准的要求。
3.0.2
双卡板系统应与基层墙体可靠连接，应能适应基层墙体的
正常变形而不产生裂缝或空鼓，应能承受自重、风荷载和室外气
候的长期反复作用且不产生有害的变形和破坏；在正常使用中或
设防地震发生时不应发生脱落。
3.0.3
双卡板系统应具有防止水渗透性能。
3.0.4
双卡板系统各组成部分应具有物理-化学稳定性。所有组成
材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠害、虫
害）时，双卡板系统外保温工程还应具有防生物侵害性能。
3.0.5
双卡板系统使用高度及外墙外保温工程的防火要求应符合
现行国家标准《建筑防火通用规范》GB 55037 和《建筑设计防火
规范》GB 50016 的有关规定，且应具有防止火焰沿外墙面蔓延的
能力。
3.0.6
双卡板系统保温、隔热和防潮性能应符合现行国家标准《民
用建筑热工设计规范》GB 50176 和河北省相关标准的规定。
3.0.7
在正确使用和正常维护的条件下，双卡板系统的设计工作
年限不应少于 50 年。
3.0.8
双卡板系统施工质量控制及质量验收要求应符合现行国家
标准《建筑与市政工程施工质量控制通用规范》GB 55032 的相关
规定。
3
标准
3.0.9
双卡板系统工程施工现场的防火要求应符合现行国家标准
《建设工程施工现场消防安全技术规范》GB 50720 的有关规定。
3.0.10
双卡板在生产、运输和进场堆放过程及施工过程中，应采
取防火和防护措施，不可重压或与锋利物品碰撞。产品应放在干
燥通风处贮存，不应露天长期暴晒。
3.0.11
双卡板系统应定期检查，出现渗漏、破损、脱落现象时，
应进行修复。
3.0.12
双卡板系统应做饰面层。外饰面层宜采用涂料饰面并应符
合现行国家标准《建筑装饰装修工程质量验收标准》GB 50210 的
相关规定。
3.0.13
保温材料的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
4
4
性能要求
4.1
系
统
4.1.1
双卡板系统基本构造见表 4.1.1。
表 4.1.1
双卡板系统基本构造
外饰 面层 ①



透气 型防 水层 ②



找平抗 裂层 ③



系统基本构造



基层 墙体 ⑥



构造示意图



防护层 ④



保温层 ⑤



见单 项工 程设 计
见单 项工 程设 计
5mm 抗 裂砂浆， 压入一 层玻纤 网
50mm 厚现浇 钢筋混凝土
EPS GEPS XPS GXPS
现浇 钢筋 混凝 土
外



内
① 双卡式
② 固定件
⑥
③
拉结件
④
⑤ 饰面层
4.1.2
双卡板系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
双卡板系统性能指标
项 目 性能指标 试验方法
耐候性 经耐候性试验后，不得出现空鼓、剥落或脱 落、开裂等破坏，不得产生裂缝出现渗水 JGJ 144
耐冻融性 80 次冻融循环后，系统无空鼓、剥落，无 可见裂缝；拉伸粘结强度不小于 0.2MPa
耐火极限/h ≥1 GB/T 9978
5
标准
4.2
双卡板
4.2.1
双卡板由镀锌电焊网、保温层和双卡式固定件构成（图
4.2.1）。
图 4.2.1
双卡板
1-镀锌电焊网；2-双卡式固定件；3-保温层
4.2.2
双卡板的主要规格尺寸应符合表 4.2.2 的规定。
表 4.2.2
双卡板的规格尺寸（mm）
板类型 长 度 宽 度 厚 度
标准板 3000 600、1200 根据热工计算确定
非标准板 按设计要求制作，且宽度≥200。
4.2.3
双卡板板长 3000mm 范围内 EPS、GEPS、XPS 或 GXPS
板对接不得多于 2 处，且对接处需用胶粘剂粘牢。其尺寸允许偏
差应符合表 4.2.3 的规定。外观质量，应符合以下规定：
1
水泥基聚合物砂浆涂覆均匀，不得有漏涂或漏喷，与双卡
式固定件和 EPS、GEPS、XPS 或 GXPS 板附着牢固，干擦不掉粉；
2
表面应平整，不得有明显翘曲、变形；
3
无裂纹、无夹杂物、无油污；
6
4
板边应平直、完整，无掉角、缺棱和破损。
表 4.2.3
双卡板尺寸允许偏差（mm）
项 目 允许偏差
保温层 长 度 ±2
宽 度 ±2
厚 度 ＋2.0，0.0
对角线差 3
镀锌电焊网距保温层距离 ±2
镀锌电焊网 长 度 -10
宽 度 -10
注：本表的允许偏差值以 600mm×1200mm 板为标准。
4.2.4
EPS 和 GEPS 的性能指标应符合表 4.2.4 的规定。
表 4.2.4
EPS 和 GEPS 性能指标
项目 性能指标 试验方法
EPS GEPS
表观密度(kg/m3) 20～22 GB/T 10801.1 GB/T 29906
导热系数[W/ (m·K)] ≤0.037 ≤0.032
垂直板面的抗拉强度(MPa) ≥0.10
压缩强度(MPa) ≥0.10
尺寸 稳定 性/% 1 (70±2)℃下 48h ≤0.3
2 （70±2）℃、 （90±5）%RH 下 48h ≤0.5
弯曲变形（mm） ≥20
水蒸气透湿性能[ng/(Pa·m·s)] ≤4.5
吸水率（%） ≤3.0 GB/T 29906
剪切强度(kPa) — ≥100 JC/T 2441
7
标准
续表 4.2.4
项目 性能指标 试验方法
EPS GEPS
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数（%） ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温
气候条件
2
EPS 和 GEPS 在出厂前，宜在自然条件下陈化 42 天，或在温度（60±5）℃环
境中陈化 5 天；
4.2.5 3 保温板六面或多面应喷涂水泥基聚合物砂浆包覆。
XPS 和 GXPS 的性能指标应符合表 4.2.5 的规定。
表 4.2.5 XPS 和 GXPS 性能指标
项目 性能指标 试验方法
XPS GXPS
表观密度(kg/m3) 25～35 GB/T 30595 GB/T 10801.2
导热系数[W/ (m·K)] ≤0.030 ≤0.024
垂直板面的抗拉强度(MPa) ≥0.20
压缩强度(MPa) ≥0.20
尺寸稳定性（%） ≤1.0
弯曲变形（mm） ≥20
水蒸气透湿性能[ng/(Pa·m·s)] 1.5～3.5
吸水率（%） ≤1.5
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数（%） ≥30 GB/T 2406
注：1
XPS 和 GXPS 产品不得掺加非本厂挤塑板产品的回收料，在出厂前应双面去皮
或双面开槽；
2
XPS 和 GXPS 在出厂前，应在自然条件下陈化不少于 28 天；
3
保温板六面或多面应喷涂水泥基聚合物砂浆包覆。
8
4.2.6
镀锌电焊网使用的钢丝材料性能应符合现行行业标准《一
般用途低碳钢丝》YB/T 5294 的规定，镀锌电焊网的规格和性能
指标应符合表 4.2.6 的规定。
表 4.2.6
镀锌电焊网性能指标
项 目 性能指标 试验方法
丝径（mm） 3.0±0.08 4.0±0.08 GB/T 33281
网孔尺寸（mm） 50×50 100×100
焊点抗拉力（N） ＞520 ＞580
网孔偏差（%） 经向 ≤5
纬向 ≤2
镀锌层质量(g /m2) ＞140
焊点漏焊率（%） ≤0.8 GB 26540
4.2.7
拉结件各组成材料应符合下列规定：
1
钢筋采用 HRB400 级，直径不小于 8mm，材料性能应满
足表 4.2.7-1 的要求；
表 4.2.7-1
拉结件强度标准值（N/mm2）
牌号 符号 公称直径 d（mm） 屈服强度标准值 fyk 极限强度标准值 fstk
HRB400 8 400 540
2
拉结件穿过保温层的部分应做两道表面防腐涂层，第一道
应为镀锌，第二道可为聚乙烯、聚氯乙烯或聚酯，各层质量或厚
度应满足表 4.2.7-2 的要求。
表 4.2.7-2
拉结件穿保温层表面防腐涂层质量要求
项目 性能指标 试验方法
镀锌层质量(g /m2) ＞90 GB/T 1839
涂层厚度 （mm） 聚乙烯、聚氯乙烯 ＞0.15 GB/T 4956
聚酯 ＞0.10
9
标准
4.2.8
双卡式固定件（图 4.2.8）不得使用回收再生材料，其性能
指标应满足表 4.2.8 的要求；圆盘直径不得小于 60mm。
表 4.2.8
双卡式固定件性能指标
项目 性能指标 试验方法
锚盘抗拉承载力标准值（kN） ≥0.6 JG/T 366
图 4.2.8 双卡式固定件
4.3
混凝土
4.3.1
双卡板系统的的混凝土力学性能指标应符合现行国家标准
《混凝土结构通用规范》GB 55008 和《混凝土结构设计规范》
GB 50010 的规定，且钢筋混凝土的强度等级不应低于 C25，抗震
等级不低于二级的钢筋混凝土结构件，混凝土强度等级不应低于
C30。
4.3.2
外侧防护层宜采用自密实混凝土，入模工作性能要求按表
4.3.2 的规定，原材料要求、配合比设计及试验方法应按现行行业
标准《自密实混凝土应用技术规程》JGJ/T 283 的规定执行。
当采用普通混凝土浇筑时，应进行配合比设计，采取可靠的
技术措施保证防护层混凝土均匀密实，并应满足防护层相关性能
要求。
10
表 4.3.2
自密实混凝土工作性能要求
自密实性能 性能指标 重要性 性能等级 技术要求
填充性 坍落扩展度/mm 控制指标 SF3 760～850
扩展时间 T500/S VS2 ＜2
抗离析性 离析率/% SR2 ≤15
间隙通过性 坍落扩展度与 J 环扩展度差值/mm 可选指标 PA2 0≤PA2≤25
4.4
配套材料
4.4.1
热桥部位应采用膨胀玻化微珠保温隔热砂浆、胶粉聚苯颗
粒浆料等保温砂浆进行处理，其性能指标应分别符合表 4.4.1-1、
4.4.1-2 的要求。
表 4.4.1-1
膨胀玻化微珠保温隔热砂浆性能指标
项目 性能指标 试验方法
干密度/(kg/m3) ≤300 GB/T 26000
导热系数/[W/ (m·K)] ≤0.070
线性收缩率（%） ≤0.3
压剪粘结强度 （MPa） （与防护层） 原强度 ≥0.050
耐水强度
抗拉强度（MPa） ≥0.10
抗压强度（MPa） ≥0.20
软化系数 ≥0.6
燃烧性能等级 A2 级 GB 8624
11
标准
表 4.4.1-2
胶粉聚苯颗粒浆料性能指标
项目 性能指标 试验方法
干表观密度(kg/m3) 250～350 JG/T 158
抗压强度（MPa） ≥0.30
软化系数 ≥0.60
导热系数[W/ (m·K)] ≤0.080
线性收缩率（%） ≤0.3
抗拉强度（MPa） ≥0.12
拉伸粘结强度（MPa） （与防护层） 标准状态 ≥0.12 破坏部位不 应位于界面
