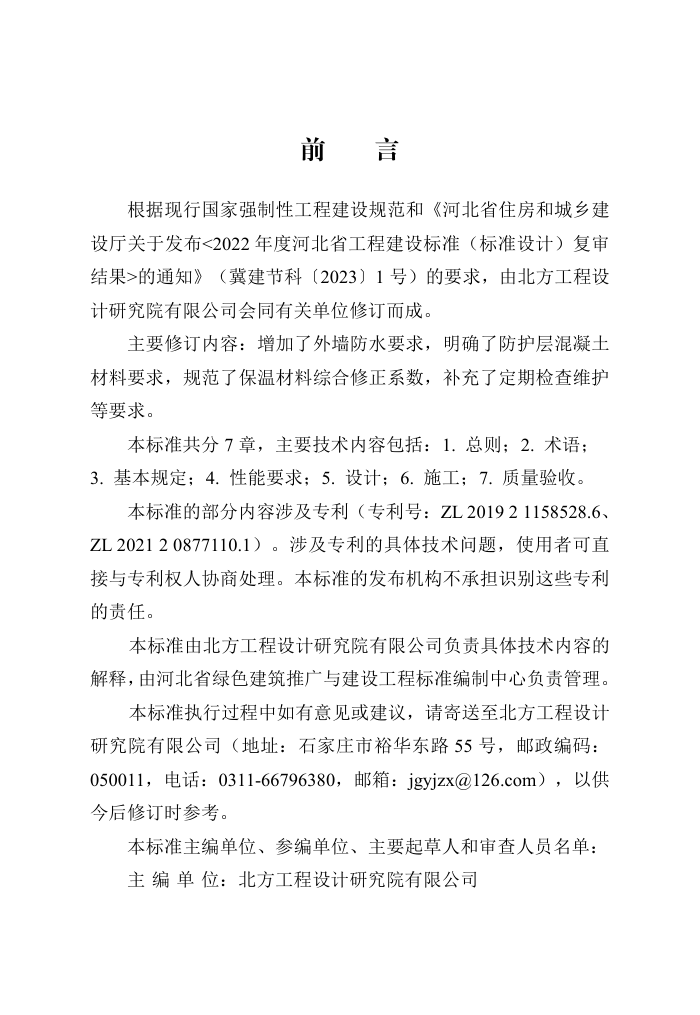

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于发布<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由北方工程设
计研究院有限公司会同有关单位修订而成。
主要修订内容：增加了外墙防水要求，明确了防护层混凝土
材料要求，规范了保温材料综合修正系数，补充了定期检查维护
等要求。
本标准共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
本标准的部分内容涉及专利（专利号：ZL 2019 2 1158528.6、
ZL 2021 2 0877110.1）。涉及专利的具体技术问题，使用者可直
接与专利权人协商处理。本标准的发布机构不承担识别这些专利
的责任。
本标准由北方工程设计研究院有限公司负责具体技术内容的
解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。
本标准执行过程中如有意见或建议，请寄送至北方工程设计
研究院有限公司（地址：石家庄市裕华东路 55 号，邮政编码：
050011，电话：0311-66796380，邮箱：jgyjzx@126.com），以供
今后修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位：北方工程设计研究院有限公司
参 编 单 位：广骏新材料科技股份有限公司
中兵北设（河北）工程设计咨询有限公司
河北裕华工程项目管理有限责任公司
河北省建筑信息模型与智慧建造技术创新中心
河北拓朴建筑设计有限公司
主要起草人：黄丽红
李 昂 白利刚 宫海军 曹胜昔
白利霞
魏 永 李 庞 王克佳 白少伟
王国庆
魏泽华 韩迎军 杨跃民 张玉洁
张国良
张娅莎
李志坤 侯文景 李伟恒 刘 吟
王尚麒 王 丹 李朝阳 甄立峰
史锦月
金华玲 徐济洋 苏琮琳 牛云鹏
杨松松
李怡霖 苏 静 吕 巍 魏 萌
周书翼
审 查 人 员：庄玉良
赵洪泽 范子辕 赵海丽 杨 扬
王振宗 莘 亮 赵会超 闫万军
史永健
徐志欣
修订审查人员：张洪波
罗宝阁 赵会超 剧元峰 徐志欣
李 永 史永健
2
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 3
4
性能要求.................................................................................... 5
4.1
系统........................................................................................ 5
4.2
主要材料................................................................................. 6
4.3
配套材料................................................................................10
5
设计.......................................................................................... 13
5.1
一般规定............................................................................... 13
5.2
设计要点............................................................................... 14
6
施工.......................................................................................... 17
6.1
一般规定............................................................................... 17
6.2
施工要点............................................................................... 18
6.3
成品保护............................................................................... 21
6.4
施工安全............................................................................... 21
7
质量验收.................................................................................. 23
7.1
一般规定............................................................................... 23
7.2
主控项目............................................................................... 25
7.3
一般项目............................................................................... 27
本标准用词说明............................................................................ 29
引用标准名录................................................................................ 30
附：条文说明................................................................................ 33
标准
Contents
1
General Provisions.....................................................................1
2
Terms.......................................................................................... 2
3
Basic Requirements...................................................................3
4
Characteristics Requirements....................................................5
4.1
System.....................................................................................5
4.2
Main Materials.........................................................................6
4.3
Supporting Materials............................................................... 10
5
Design.......................................................................................13
5.1
General Requirements............................................................. 13
5.2
Design Points.........................................................................14
6
Construction..............................................................................17
6.1
General Requirements............................................................. 17
6.2
Construction Points.................................................................18
6.3
Finished Product Protection.....................................................21
6.4
Construction Safety.................................................................221
7
Quality Acceptance..................................................................23
7.1
General Requirements............................................................. 23
7.2
Dominant Items......................................................................25
7.3
General Items.........................................................................27
Explanation of Wording in this Standard.................................. 29
List of Quoted Standards.............................................................30
Addition：Explanation of Provisions..........................................33
4
1
总
则
1.0.1
为规范点连式限位钢丝网片内置保温板在建筑外墙外保温
工程中的应用，做到安全适用、技术先进、经济合理，保证工程
质量，制定本标准。
1.0.2
本标准适用于河北省 8 度及 8 度以下抗震设防区，建筑高
度为 100m 以下的新建、扩建民用建筑中采用点连式限位钢丝网
片内置保温板的现浇混凝土外墙保温工程的设计、施工和质量验
收。
1.0.3
点连式限位钢丝网片内置保温板的设计、施工和质量验收
除应符合本标准的规定外，尚应符合国家和河北省现行有关标准
的规定。
1
标准
2 术 语
点连式限位钢丝网片内置保温板系统
limit wire mesh built-in insulation panel system
retarder-dowty type
由饰面层、防护层和限位钢丝网片内置保温板构成，并辅以
连接件与现浇钢筋混凝土基层墙体形成有效连接，起保温、防护
作用的构造系统，简称点连内置保温系统。
限 位 钢 丝 网 片 内 置 保 温 板
insulation panel
limit wire mesh built-in
2.0.1
2.0.2
通过固定件在保温层一侧与镀锌电焊网可靠连接，在工厂预
制成型，形成用于外墙外保温的板状制品，简称限位钢丝保温板。
2.0.3 保温层 thermal insulation layer
由模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板为保
温芯材的构造层。
2.0.4 防护层 rendering system
在保温层外侧，主要起保温层防护作用的现浇混凝土层。
2.0.5 连接件 connector
由经防腐处理的 HRB400 钢筋制成，将限位钢丝保温板与基
层墙体进行有效连接的专用构件。
2.0.6 固定件 fastener
以工程塑料制成，其作用是将镀锌电焊网与保温板连接及固
定。
2
3
基本规定
3.0.1
点连内置保温系统应由同一供应商提供配套的组成材料、
构件和其质量证明文件，并应符合本标准和国家现行相关标准的
要求。
3.0.2
点连内置保温系统应与基层墙体可靠连接，应能适应基层
墙体的正常变形而不产生裂缝或空鼓，应能承受自重、风荷载和
室外气候的长期反复作用且不产生有害的变形和破坏；在正常使
用中或设防地震发生时不应发生脱落。
3.0.3
点连内置保温系统应具有防止水渗透性能。
3.0.4
点连内置保温系统各组成部分应具有物理—化学稳定性。
所有组成材料应彼此相容并具有防腐性。
3.0.5
点连内置保温系统的防火要求应符合现行国家标准《建筑
防火通用规范》GB 55037 和《建筑设计防火规范》GB 50016 的
有关规定。
3.0.6
点连内置保温系统保温、隔热和防潮性能应符合现行国家
标准《民用建筑热工设计规范》GB 50176 和河北省相关标准的规
定。
3.0.7
在正确使用和正常维护的条件下，点连内置保温系统的设
计工作年限不应少于 50 年。
3.0.8
点连内置保温系统外饰面层宜采用涂料饰面并应符合现行
国家标准《建筑装饰装修工程质量验收标准》GB 50210 的相关规
定。
3.0.9
点连内置保温系统施工质量控制及质量验收要求应符合现
3
标准
行国家标准《建筑与市政工程施工质量控制通用规范》GB 55032
的相关规定。
3.0.10
点连内置保温系统工程施工现场应采取可靠的防火安全
措施，其防火要求应符合现行国家标准《建筑防火通用规范》
GB55037 和《建设工程施工现场消防安全技术规范》GB 50720
的有关规定。
3.0.11
限位钢丝保温板在生产制作、运输、进场堆放和施工过程
中，应采取防火和防护措施，不可重压或与锋利物品碰撞。产品
应放在干燥通风处贮存，不应露天长期暴晒。
3.0.12
保温材料的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
3.0.13
点连内置保温系统应定期检查，出现渗漏、破损、脱落现
象时，应进行修复。
4
4
性能要求
4.1
系
统
4.1.1
点连内置保温系统基本构造应符合表 4.1.1 的规定。
表 4.1.1
点连内置保温系统基本构造
外饰 面层 ①


透气 型防 水层 ②


找平 抗裂 层 ③


系统基本构造


基层 墙体 ⑥


构造示意图


防护层 ④


保温层 ⑤


见单 项工 程设 计
见单 项工 程设 计
5mm 抗裂 砂 浆， 压入 一层 玻纤 网
50mm 厚 现浇钢 筋混凝 土
模塑聚苯 石墨聚苯 挤塑聚苯 石墨挤塑 保温板
现浇 钢筋 混凝 土
外


内
① 固定件
②
③ 连接件
⑥
④
⑤ 饰面层
4.1.2
点连内置保温系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
点连内置保温系统性能指标
项 目 性能指标 试验方法
耐候性 经耐候性试验后，不得出现空鼓、剥落或脱 落、开裂等破坏，不得产生裂缝出现渗水 JGJ 144
耐冻融性 80 次冻融循环后，系统无空鼓、剥落，无 可见裂缝；拉伸粘结强度不小于 0.2MPa
耐火极限/h ≥1 GB/T 9978
5
标准
4.2
主要材料
4.2.1
限位钢丝保温板由镀锌电焊网、保温层和固定件构成（图
4.2.1）。
1
2
3
图 4.2.1
限位钢丝保温板
1-镀锌电焊网；2-保温层；3-固定件
4.2.2
限位钢丝保温板主要规格尺寸应符合表 4.2.2 的规定。
表 4.2.2
限位钢丝保温板的规格尺寸（mm）
板类型 长 度 宽 度 厚 度
标准板 3000 600，1200 根据热工计算确定
非标准板 按设计要求制作，且宽度≥200。
4.2.3
限位钢丝保温板的表面应平整，不得有明显翘曲、变形；
无裂纹、无夹杂物、无油污；板边应平直、完整，无掉角、缺棱
和破损。
板长 3000mm 范围内保温板对接不得多于 2 处，且对接处需
用胶粘剂粘牢。其尺寸允许偏差应符合表 4.2.3 的规定。
表 4.2.3
限位钢丝保温板尺寸允许偏差（mm）
项 目 允许偏差
长 度 ±2
6
续表 4.2.3
项 目 允许偏差
宽 度 ±2
保温层厚度 ＋2.0，0.0
对角线差 3
镀锌电焊网距保温层距离 ±2
注：本表的允许偏差值以 2900mm×1200mm 板为标准。
4.2.4
模塑聚苯板和石墨聚苯板的性能指标应符合表 4.2.4 的规
定。
表 4.2.4
模塑聚苯板和石墨聚苯板性能指标
项 目 性能指标 试验方法
模塑聚苯板 石墨聚苯板
表观密度/(kg/m3) ≥20 GB/T 10801.1 GB/T 29906
导热系数/[W/ (m·K)] ≤0.037 ≤0.032
垂直板面的抗拉强度/MPa ≥0.10
压缩强度/MPa ≥0.10
尺寸 稳定 性/% 1 (70±2)℃下 48h ≤0.3
2 （70±2）℃、 （90±5）%RH 下 48h ≤0.5
弯曲变形/mm ≥20
水蒸气透湿性能/[ng/(Pa·m·s)] ≤4.5
吸水率/% ≤3.0
剪切强度/kPa — ≥100 JC/T 2441
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数/% ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温
气候条件；
2
模塑聚苯板和石墨聚苯板在工程应用前，宜在自然条件下陈化 42d，或在温度（60
±5）℃环境中陈化 5d；
3
模塑聚苯板和石墨聚苯板六面或多面应喷涂水泥基聚合物砂浆包覆。
7
标准
4.2.5
挤塑聚苯板和石墨挤塑板的性能指标应符合表 4.2.5 的规
定。
表 4.2.5
挤塑聚苯板和石墨挤塑板性能指标
项 目 性能指标 试验方法
挤塑聚苯板 石墨挤塑板
表观密度/(kg/m3) 25～35 GB/T 30595
导热系数/[W/ (m·K)] ≤0.030 ≤0.024
垂直板面的抗拉强度/(MPa) ≥0.20
压缩强度/(MPa) ≥0.20
尺寸稳定性/% ≤1.0
弯曲变形/mm ≥20
水蒸气透湿性能/[ng/(Pa·m·s)] 1.5～3.5
吸水率/% ≤1.5
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数/% ≥30 GB/T 2406
注：1
挤塑聚苯板和石墨挤塑板产品不得掺加非本厂挤塑板产品的回收料，在出厂前
应双面去皮或双面开槽；
4.2.6 2 挤塑聚苯板和石墨挤塑板在工程应用前，应在自然条件下陈化不少于 28d；
3 挤塑聚苯板和石墨挤塑板六面或多面应喷涂水泥基聚合物砂浆包覆。
镀锌电焊网使用的钢丝材料性能应符合现行行业标准《一
般用途低碳钢丝》YB/T 5294 的规定，镀锌电焊网的规格和性能
指标应符合表 4.2.6 的规定。
表 4.2.6
镀锌电焊网性能指标
项 目 性能指标 试验方法
丝径/mm, 3.0±0.08 4.0±0.08 GB/T 33281
网孔尺寸/mm 50×50 100×100
8
续表 4.2.6
项 目 性能指标 试验方法
焊点抗拉力/N ＞520 ＞580 GB/T 33281
网孔偏差/% 经向 ≤5
纬向 ≤2
镀锌层质量/(g /m2) ＞140
焊点漏焊率/% ≤0.8 GB 26540
4.2.7
固定件应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回
收再生材料，其性能指标应符合表 4.2.7 的规定。
表 4.2.7
固定件性能指标
项 目 性能指标 试验方法
锚盘抗拉承载力标准值/kN ≥0.6 JG/T 366
圆盘抗拔力标准值/kN ≥0.6
4.2.8
连接件应具有可靠的机械强度和耐久性，应采用直径 8mm
的 HRB400 钢筋，穿过保温板部位的钢筋应采用工程塑料热熔包
覆，其材料性能应满足表 4.2.8 的要求。单个连接件抗拉承载力标
准值不应小于 6.0kN，试验方法及要求应符合现行行业标准《装
配式建筑预制混凝土夹心保温墙板》JC/T 2504 的规定。
表 4.2.8
普通钢筋强度标准值
牌号 符号 公称直径 d（mm） 屈服强度标准值 fyk 极限强度标准值 fstk
HRB400 8 400 540
4.2.9
点连内置保温系统的混凝土力学性能指标应符合现行国家
标准《混凝土结构通用规范》GB 55008 和《混凝土结构设计规范》
9
标准
GB 50010 的规定，且钢筋混凝土的强度等级不应低于 C25，抗震
等级不低于二级的钢筋混凝土结构件，混凝土强度等级不应低于
C30。
4.2.10
点连内置保温系统外侧防护层宜采用自密实混凝土，入模
工作性能要求按表 4.2.10 的规定，原材料要求、配合比设计及试
验方法应按现行行业标准《自密实混凝土应用技术规程》JGJ/T
283 的规定执行。
当采用普通混凝土浇筑时，应进行配合比设计，采取可靠的
技术措施保证防护层混凝土均匀密实，并应满足防护层相关性能
要求。
表 4.2.10
自密实混凝土工作性能要求
自密实性能 性能指标 重要性 性能等级 技术要求
填充性 坍落扩展度/mm 控制指标 SF3 760～850
扩展时间 T500/S VS2 ＜2
抗离析性 离析率/% SR2 ≤15
间隙通过性 坍落扩展度与 J 环扩展度差值/mm 可选指标 PA2 0≤PA2≤25
4.3
配套材料
4.3.1
热桥部位应采用膨胀玻化微珠保温隔热砂浆、胶粉聚苯颗
粒浆料等保温砂浆进行处理，其性能指标应分别符合表 4.3.1-1、
4.3.1-2 的要求。
表 4.3.1-1
膨胀玻化微珠保温隔热砂浆性能指标
项目 性能指标 试验方法
干密度/(kg/m3) ≤300 GB/T 26000
10
续表 4.3.1-1
项目 性能指标 试验方法
导热系数/[W/ (m·K)] ≤0.070 GB/T 26000
线性收缩率/% ≤0.3
压剪粘结强度/MPa （与防护层） 原强度 ≥0.050
耐水强度
项目 性能指标 试验方法
抗拉强度/MPa ≥0.10 GB/T 26000
抗压强度/MPa ≥0.20
软化系数 ≥0.6
燃烧性能等级 A2 级 GB 8624
表 4.3.1-2
胶粉聚苯颗粒浆料性能指标
项目 性能指标 试验方法
干表观密度/(kg/m3) 250～350 JG/T 158
抗压强度/MPa ≥0.30
软化系数 ≥0.6
导热系数/[W/ (m·K)] ≤0.080
线性收缩率/% ≤0.3
抗拉强度/MPa ≥0.12
拉伸粘结强度/MPa （与防护层） 标准状态 ≥0.12 破坏部位不 应位于界面
浸水处理 ≥0.10
燃烧性能等级 A2 级 GB 8624
4.3.2
玻璃纤维网布性能指标应符合表 4.3.2 的要求。
11
标准
表 4.3.2
玻璃纤维网布性能指标
项目 性能指标 试验方法
单位面积质量/( g/m2) ≥160 JC/T 841
耐碱断裂强力（经、纬向）/( N/50mm) ≥1000
耐碱断裂强力保留率/% （经、纬向） ≥50
断裂伸长率（经、纬向）/% ≤5.0
4.3.3
饰面材料应符合下列规定：
1
饰面材料必须与系统其它材料相容；
2
涂料应符合现行国家标准《合成树脂乳液外墙涂料》GB/T
9755和《复层建筑涂料》GB/T 9779的有关规定；
