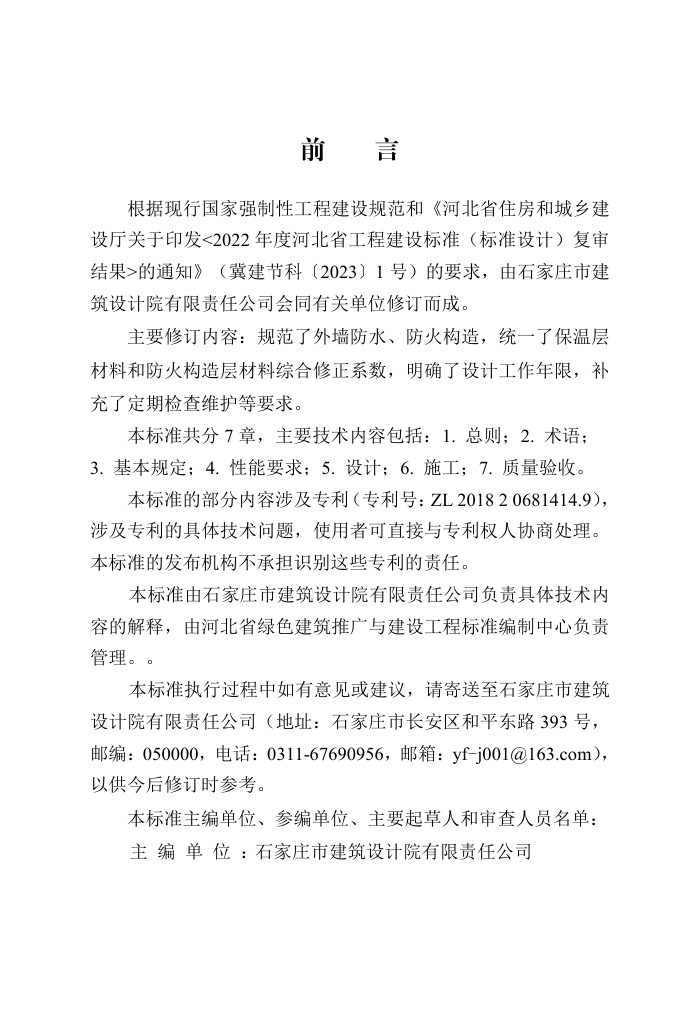

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于印发<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由石家庄市建
筑设计院有限责任公司会同有关单位修订而成。
主要修订内容：规范了外墙防水、防火构造，统一了保温层
材料和防火构造层材料综合修正系数，明确了设计工作年限，补
充了定期检查维护等要求。
本标准共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
本标准的部分内容涉及专利（专利号：ZL 2018 2 0681414.9），
涉及专利的具体技术问题，使用者可直接与专利权人协商处理。
本标准的发布机构不承担识别这些专利的责任。
本标准由石家庄市建筑设计院有限责任公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责
管理。。
本标准执行过程中如有意见或建议，请寄送至石家庄市建筑
设计院有限责任公司（地址：石家庄市长安区和平东路 393 号，
邮编：050000，电话：0311-67690956，邮箱：yf-j001@163.com），
以供今后修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ：石家庄市建筑设计院有限责任公司
参 编 单 位 ：河北华瑞蓝星化工建材有限公司
石家庄城图工程设计咨询有限责任公司
石家庄汇通工程建设监理有限公司
主 要 起 草 人 ：剧元峰
朱凤奎
剧 佳 刘 松 孙晓威 刘雅楠
张鹏飞 张 鹏 周 骏 李向楠
许
虹 韩凌云 王 涛 王世宇 赵 娜
魏利哲
陈中华
成 雪 王佳玉 李 丛 孙亚坤
赵富海 刘 军 田利辉 刘 寅
白佳旭
刘立娜
贾 娟 谷娟娟 郧斌浩 寇艺凡
杨 朔 王楚然 梁树霞 梁浩佳
霍
光 张依格 冯 探 郭 辉 吕 停
张树勇
审 查 人 员 ：庄玉良
冯俊捧 金昌颢 李 莉 陨亚军
闫万军 黄丽红 史永健 孙 彤
刘 强 赵会超
修订审查人员：赵会超
徐志欣 张洪波 刘 强 魏 永
罗宝阁
张利新 李 永 蒋义平
标准
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 4
4
性能要求.................................................................................... 7
4.1
系统........................................................................................ 7
4.2
主要材料................................................................................. 8
4.3
配套材料................................................................................14
5
设计.......................................................................................... 17
5.1
一般规定............................................................................... 17
5.2
设计要点............................................................................... 18
6
施工.......................................................................................... 21
6.1
一般规定............................................................................... 21
6.2
施工要点............................................................................... 22
6.3
运输及贮存............................................................................25
6.4
施工安全与成品保护..............................................................26
7
质量验收.................................................................................. 28
7.1
一般规定............................................................................... 28
7.2
主控项目............................................................................... 30
7.3
一般项目............................................................................... 33
本标准用词说明............................................................................ 35
引用标准名录................................................................................ 36
附：条文说明................................................................................ 39
标准
Contents
1
General Provisions.....................................................................1
2
Terms.......................................................................................... 2
3
Basic Requirements...................................................................4
4
Characteristics Requirements....................................................7
4.1
System.....................................................................................7
4.2
Main Materials.........................................................................8
4.3
Supporting Materials............................................................... 14
5
Design.......................................................................................17
5.1
General Requirements............................................................. 17
5.2
Design Points.........................................................................18
6
Construction..............................................................................21
6.1
General Requirements............................................................. 21
6.2
Construction Points.................................................................22
6.3
Transportation and Storage......................................................25
6.4
Construction Safety and Finished Product Protection................26
7
Quality Acceptance..................................................................28
7.1
General Requirements............................................................. 28
7.2
Dominant Items......................................................................30
7.3
General Items.........................................................................33
Explanation of Wording in this Specfication............................ 35
List of Quoted Standards.............................................................36
Addition：Explanation of Provisions..........................................39
标准
1
总
则
1.0.1
为规范十字槽复合保温板在建筑外墙外保温工程中的应
用，做到安全适用、技术先进，保证工程质量，制定本标准。
1.0.2
本规程适用于河北省抗震设防烈度不大于 8 度和建筑高度
不大于 100m 的新建、扩建的民用建筑中采用十字槽复合保温板
的外墙外保温工程的设计、施工及质量验收。
1.0.3
十字槽复合保温板的设计、施工及质量验收除应符合本标
准的规定外，尚应符合国家和河北省现行有关标准的规定。
1
标准
2 术 语
十字槽复合保温板系统
composite panel system
cross groove thermal insulation
由抹面层、十字槽复合保温板构成，并通过连接件与现浇混
凝土基层墙体形成有效连接，起保温、防护作用的构造系统。
十字槽复合保温板
composite panel
cross groove thermal insulation
2.0.1
2.0.2
在工厂预制成型，用于建筑外墙外保温的板状制品。由防护
层、防火材料层、粘结层、保温层和底衬组成。
2.0.3 保温层 thermal insulation layer
由保温材料组成，在十字槽复合保温板系统中起主要保温作
用的构造层。
2.0.4 防火材料层 fire material layer
位于十字槽复合保温板保温层外侧，由燃烧性能为 A 级的热
固复合聚苯乙烯泡沫保温板组成，起防火保护作用的构造层。
2.0.5
防火构造层 fire structural layer
由防护层和防火材料层组成、总厚度不小于 50mm，具有提
高十字槽复合保温板系统防火性能和防止火焰沿外墙面蔓延的构
造层。
2.0.6 防护层 protective layer
位于十字槽复合保温板的防火材料层外侧，起到平衡层间应
力应变、提高防火安全性和储运时保护作用的抗裂砂浆构造层。
2
2.0.7 底衬 bottom lining
位于十字槽复合保温板的内侧，起到平衡层间应力应变、改
善与基层粘结性能、提高防火安全性和储运时保护作用的构造层。
2.0.8 抹面层 rendering coat
抹在十字槽复合保温板外表面，中间夹有玻璃纤维网布，具
有防裂、防水、抗冲击和防火作用的构造层。
2.0.9 抗裂砂浆 anti-crack mortar
由高分子聚合物、水泥、砂为主要材料配制而成的具有良好
抗变形能力和粘结能力的聚合物砂浆。
2.0.10 玻璃纤维网布 glassfiber mesh
表面经高分子材料涂覆处理的、具有耐碱功能的网格状玻璃
纤维织物，作为增强材料内置于防护层、抹面层和底衬中，用以
提高防护层、抹面层和底衬的抗裂性和抗冲击性，简称玻纤网。
2.0.11 连接件 cross structure
采用金属材料与工程塑料复合（热熔合）的结构形式，将十
字槽复合保温板与基层墙体进行有效连接的专用构件。
3
标准
3.0.1 3 基本规定
十字槽复合保温板系统工程应采用预制构件、定型产品或
成套技术，并应具备同一供应商提供配套的组成材料和型式检验
报告。型式检验报告应包括配套组成材料的名称、生产单位、规
格型号、主要性能参数。外保温系统型式检验报告还应包括耐候
性和抗风压性能检验项目。
3.0.2
十字槽复合保温板在运输和进场堆放过程中，应采取防护
措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存，
不应露天长期暴晒，避免雨水侵蚀。
3.0.3
十字槽复合保温板系统应与基层墙体可靠连接。在基层正
常变形以及承受自重、风荷载和室外气候的长期反复作用下，不
应产生裂缝、空鼓，在正常使用中或地震时不应发生脱落。
3.0.4
十字槽复合保温板系统应具有防水渗透功能和透气功能，
各组成部分应具有物理-化学稳定性，所有组成材料应彼此相容并
应具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外保
温工程还应具有防生物侵害性能。
3.0.5
十字槽复合保温板使用高度及其系统防火性能应符合现行
国家标准《建筑防火通用规范》GB 55037 和《建筑设计防火规范》
GB 50016 的相关规定，且应具有防止火焰沿外墙面蔓延的能力。
3.0.6
十字槽复合保温板系统保温、隔热和防潮性能应符合现行
国家标准《民用建筑热工设计规范》GB 50176 和河北省相关标准
的规定。
4
3.0.7
十字槽复合保温板施工及质量控制要求应符合现行国家标
准《建筑与市政工程施工质量控制通用规范》GB 55032 的相关规
定。
3.0.8
十字槽复合保温板系统工程施工现场的防火要求应符合现
行国家标准《建筑防火通用规范》GB 55037 和《建设工程施工现
场消防安全技术规范》GB 50720 的相关规定。
3.0.9 当十字槽复合保温板系统工程施工区域动用电气焊、砂轮等
明火时，应确保十字槽复合保温板防护层完整。不得在十字槽复
合保温板切割断面和保温层裸露部位处进行电气焊接和明火作
业。
3.0.10
施工用照明等发热设备通过十字槽复合保温板时，应采取
保护措施。电气线路不应穿越或敷设在十字槽复合保温板的保温
层中；必须穿越或敷设时，应采取穿金属管并在金属管周围采用
不燃隔热材料进行防火隔离等防火保护措施。设置开关、插座等
电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保
护措施。
3.0.11
施工现场应配置灭火器材与设施，作业前应对相关施工人
员进行防火安全教育培训。
3.0.12
在正确使用和正常维护的条件下，十字槽复合保温板系统
的设计工作年限应符合设计要求。
3.0.13
十字槽复合保温板的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材和保温复合板检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
5
标准
报告中体现。
3.0.14
现浇混凝土施工时应设置常规模板。十字槽复合保温板产
品出厂前，应按照绿色施工要求，结合施工图和现场实际尺寸进
行排板设计和加工。
3.0.15
十字槽复合保温板系统应定期检查，出现渗漏、破损、脱
落现象时，应进行修复。
6
4
性能要求
4.1
系
统
4.1.1
十字槽复合保温板系统基本构造应符合表 4.1.1 的规定。
表 4.1.1
十字槽复合保温板系统基本构造
外 饰 面 层 ① 透 气 型 防 水 层 ② 系统基本构造 基 层 墙 体 ⑤ 内 饰 面 层 ⑥ 构造示意图
抹 面 层 ③ 复合 保温板 ④
柔 性 耐 水 腻 子 + 涂 料 按 工 程 设 计 10mm 厚抗 裂砂 浆压 入两 层玻 纤网 HR-A 型 或 HR-B 型 十字槽 复合保 温板 现 浇 钢 筋 混 凝 土 混 合 砂 浆 或 按 工 程 设 计
4.1.2
十字槽复合保温板系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
十字槽复合保温板系统性能要求
项目 单位 性能要求 试验方法
耐候性 MPa 无空鼓、剥落或脱落、开裂等破坏，无渗水裂 缝；系统拉伸粘结强度不小于 0.10 ，且破坏 不得发生在各构造层界面 JGJ 144
7
标准
续表 4.1.2
项目 单位 性能要求 试验方法
耐冻融性 MPa 80 次冻融循环后，外观无空鼓、脱落、无渗 水裂缝；系统拉伸粘结强度不小于 0.10 JGJ 144
吸水量 g/m2 ≤500
抗冲击性 - 建筑物首层墙面以及门窗口等易受碰撞部位： 10J 级；建筑物二层以上墙面等不易受碰撞部 位：3J 级
水蒸气 透过性能 g/( m2·h) ≥0.85，且防护层水蒸气透过量＞保温层水蒸 气透过量
抹面层 不透水性 - 2h 不透水
热阻 (m2·K)/W 符合设计要求
抗风荷载 性能 kPa/m2 符合设计要求 GB/T 36585
注：保温系统设计带有防火构造时，应检查防火构造是否符合设计要求和国家现行有关标
准要求，并对带有防火构造的系统进行耐火极限试验。
4.2
主要材料
4.2.1
十字槽复合保温板按保温层材料分为 HR〢 型、HR〣
型（图 4.2.1-1）。
(a) HR〢 型
(b) HR〣 型
图 4.2.1-1
8
十字槽复合保温板构造示意图
1—防护层（5mm 厚抗裂砂浆，中间压入玻纤网）； 2—防火材料层（45mm 厚 TEPS）；
3—粘结层（2mm 厚胶粘剂）； 4—保温层 1（XPS）；5—保温层 2（GXPS）；
6—底衬（3mm 厚抗裂砂浆，中间压入玻纤网）
十字槽复合保温板沿保温层（板）外侧（靠近防火材料层侧）
长向通长开设竖向槽、宽向通长开设横向槽，形成十字槽，槽宽
5mm，槽深 3mm，竖向槽中心间距（a） 100mm～125mm，横向
槽间距 250mm；沿保温层（板）内侧（靠近底衬侧）长向通长开
设竖向槽，槽宽 5mm，槽深 3mm，竖向槽间距（a） 100mm～
125mm（图 4.2.1-2）。
图 4.2.1-2
保温层（板）十字槽构造示意图
4.2.2
十字槽复合保温板的性能指标应符合表 4.2.2 的规定。
表 4.2.2
十字槽复合保温板性能指标
项目 单位 性能指标 试验方法
单位面积 质量 HR〢 型 kg/m2 ≤35 JG/T 480
HR〣 型 ≤35
拉伸粘结 强度 原强度 MPa ≥0.10
耐水强度
耐冻融强度
湿度变形 % 防护层≤0.07
9
标准
续表 4.2.2
项目 单位 性能指标 试验方法
抗冲击性 - 用于建筑物首层：10J 级； 其它层：3J 级 JG/T 480
吸水量 g/m2 ≤500
不透水性 - 防护层内侧未渗透
热阻 (m2·K)/W 符合设计要求
水蒸气透过性能 g/( m2·h) ≥0.85，且防护层水蒸气 透过量＞保温层水蒸气 透过量
抗弯荷载 N 不小于 1.5 倍板材自重 JG/T 287
4.2.3
十字槽复合保温板主要规格尺寸应符合表 4.2.3 的规定。
表 4.2.3
十字槽复合保温板的规格尺寸（mm）
板类型 长 度 宽 度 厚 度
标准板 1200，2400，3000 600，1200 根据热工计算确定
非标准板 按设计要求制作，且宽度≥200。
4.2.4
十字槽复合保温板的表面应平整、无裂纹、无夹杂物、无
油污；板边应平直、完整，无掉角、缺棱。其尺寸允许偏差应符
合表 4.2.4 的规定。
表 4.2.4
尺寸允许偏差（mm）
项 目 允许偏差 试验方法
长 度 ±2 JG/T 480
宽 度 ±2
厚 度 ＋2.0，0.0
对角线差 3
板面平整度 ≤2.0
10
注：1
本表的允许偏差值以 1200mm×600mm 板为标准；
2
十字槽复合保温板出厂前应六面包覆，板的四个侧面或多个侧面应喷涂水泥基聚合
物砂浆，不得裸露 B1 级保温材料。
4.2.5
热固复合聚苯乙烯泡沫保温板（TEPS）的性能指标除应符
合现行行业标准《热固复合聚苯乙烯泡沫保温板》JG/T 536 中 G
型热固复合聚苯板（060 级）的有关规定外，尚应符合表 4.2.5 的
要求。
表 4.2.5
热固复合聚苯乙烯泡沫保温板（TEPS）性能指标
项目 单位 性能指标 试验方法
密度 kg/m3 140～200 GB/T 5486
抗压强度 MPa ≥0.20 GB/T 5486
体积吸水率 % ≤8 GB/T 5486
吸水量 g/m2 ≤500 JG/T 480
导热系数（25℃） W/（m·K） ≤0.050 GB/T 10294
垂直于板面方向的抗拉强度 MPa ≥0.12 GB/T 29906
干燥收缩率 % ≤0.3 JG/T 536
软化系数 - ≥0.7 JG/T 536
抗折强度 MPa ≥0.20 GB/T 5486
燃烧性能级别 - A(A2) 级 GB 8624
4.2.6
挤塑板（XPS）的性能指标应符合表 4.2.6 的规定。
表 4.2.6
挤塑板（XPS）性能指标
项 目 单 位 性能指标 试验方法
密 度 kg/m3 22～35 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.030 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
11
标准
续表 4.2.6
项 目 单 位 性能指标 试验方法
压缩强度 MPa ≥0.20 GB/T 8813
弯曲变形 mm ≥15 GB/T 8812
透湿性能 ng/(Pa·m·s) 1.5～3.5 QB/T 2411
尺寸 稳定 性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h 长、宽、厚变化 ≤1.5
燃烧性能 燃烧性能等级 - B1 级 GB 8624
氧指数 % ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
挤塑板出厂前应在自然条件下陈化不少于 28d；
3
不得掺加非本厂挤塑板产品的回收料，应双面去皮或双面开槽；
4
挤塑板的粘结面应在加工前满涂界面处理剂。
4.2.7
石墨挤塑板（GXPS）的性能指标应符合表 4.2.7 的规定。
表 4.2.7
石墨挤塑板（GXPS）性能指标
项 目 单 位 性能指标 试验方法
密度 kg/m 3
30～38 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.024 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
尺寸 稳定 性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h 长、宽、厚变化 ≤1.5
压缩强度 MPa ≥0.20 GB/T 8813
弯曲变形 mm ≥15 GB/T 8812
12
续表 4.2.7
项 目 单 位 性能指标 试验方法
透湿性能 ng/(Pa·m·s) 1.5～3.5 QB/T 2411
燃烧性能 燃烧性能等级 - B1 级 GB 8624
氧指数 % ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
石墨挤塑板出厂前应在自然条件下陈化不少于 28d；
3
不得掺加非本厂石墨挤塑板产品的回收料，应双面去皮或双面开槽；
4
石墨挤塑板的粘结面应在加工前满涂界面处理剂。
4.2.8
粘结层使用的胶粘剂除应符合国家现行标准《挤塑聚苯板
（XPS）薄抹灰外墙外保温系统材料》GB/T 30595 和《预拌砂浆
应用技术规程》JGJ/T 223 的有关规定外。尚应符合表 4.2.8 的要
求。
表 4.2.8
胶粘剂性能指标
项目 单位 性能指标 试验方法
拉伸粘结强度 （与水泥砂浆） 原强度 MPa ≥0.6 GB /T 30595
耐水 强度 浸水 48h，干燥 2h ≥0.3
浸水 48h，干燥 7d ≥0.6
拉伸粘结强度 （与热固复合聚 苯乙烯泡沫 保温板） 原强度 MPa ≥0.12
耐水 强度 浸水 48h，干燥 2h ≥0.10
浸水 48h，干燥 7d ≥0.12
拉伸粘结强度 （与挤塑板、 石墨挤塑板） 原强度 MPa ≥0.20
耐水 强度 浸水 48h，干燥 2h ≥0.10
浸水 48h，干燥 7d ≥0.20
可操作时间 h 1.5～4.0
4.2.9
界面处理剂应符合现行国家标准《挤塑聚苯板（XPS）薄
13
标准
抹灰外墙外保温系统材料》GB/T 30595 的有关规定。
4.2.10
连接件应具有可靠的机械强度和耐久性。金属杆件采用直
径 8mm 螺纹钢筋，外端设置直径不小于 60mm 的锚固盘，锚固
盘内设金属片与螺纹钢端部焊接；穿过保温板部位的钢筋以及锚
固盘，用工程塑料热熔包覆。工程塑料应采用聚酰胺、聚乙烯或
聚丙烯制成，不得使用回收再生材料；连接件内端未包覆工程塑
料部分锚入主体结构不小于 100mm。单个连接件抗拉承载力标准
值不应小于 0.60kN，圆盘抗拔力标准值不应小于 0.60 kN。试验
方法及要求应符合现行行业标准《外墙保温用锚栓》JG/T 366 的
规定。
4.3
配套材料
4.3.1
抗裂砂浆的性能指标除应符合现行行业标准《预拌砂浆应
用技术规程》JGJ/T 223 的有关规定外，尚应符合表 4.3.1 的要求。
表 4.3.1
抗裂砂浆性能指标
项目 单位 性能指标 试验方法
拉伸粘结强度 （与水泥砂浆） 标准状态 MPa ≥0.7 JG /T 158
浸水处理 ≥0.5
冻融循环处理 ≥0.5
拉伸粘结强度 （与热固复合 聚苯乙烯泡沫 保温板） 标准状态 MPa ≥0.12
浸水 处理 浸水 48h， 干燥 2h ≥0.10
浸水 48h， 干燥 7d ≥0.12
冻融循环处理 ≥0.12
14
续表 4.3.1
项目 单位 性能指标 试验方法
拉伸粘结强度 （与挤塑板、 石墨挤塑板） 标准状态 MPa ≥0.20 JG /T 158
浸水 处理 浸水 48h， 干燥 2h ≥0.10
浸水 48h， 干燥 7d ≥0.20
