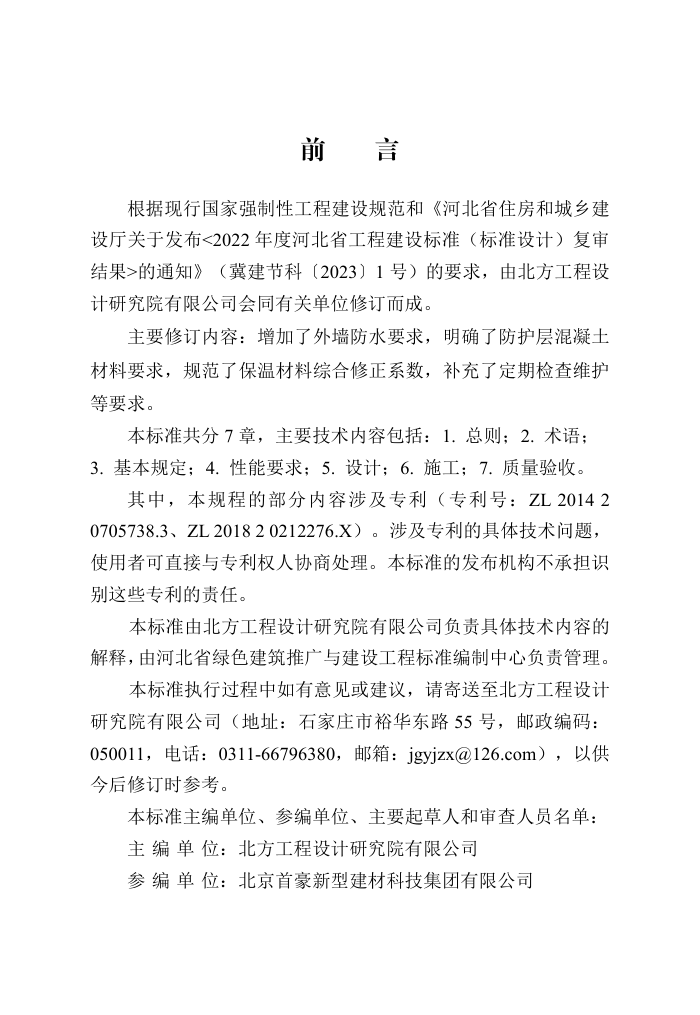

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于发布<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由北方工程设
计研究院有限公司会同有关单位修订而成。
主要修订内容：增加了外墙防水要求，明确了防护层混凝土
材料要求，规范了保温材料综合修正系数，补充了定期检查维护
等要求。
本标准共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
其中，本规程的部分内容涉及专利（专利号：ZL 2014 2
0705738.3、ZL 2018 2 0212276.X）。涉及专利的具体技术问题，
使用者可直接与专利权人协商处理。本标准的发布机构不承担识
别这些专利的责任。
本标准由北方工程设计研究院有限公司负责具体技术内容的
解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。
本标准执行过程中如有意见或建议，请寄送至北方工程设计
研究院有限公司（地址：石家庄市裕华东路 55 号，邮政编码：
050011，电话：0311-66796380，邮箱：jgyjzx@126.com），以供
今后修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位：北方工程设计研究院有限公司
参 编 单 位：北京首豪新型建材科技集团有限公司
中兵北设（河北）工程设计咨询有限公司
河北裕华工程项目管理有限责任公司
河北省建筑信息模型与智慧建造技术创新中心
北鹏首豪（天津）新型建材有限公司
主要起草人：魏
永
李伟恒
梁祖彦
黄丽红 宫海军 刘印楼 李 庞
张国良 刘 吟 王 丹 王国庆
刘 威 张娅莎 刘 勇 侯文景
王
钦
安博华
王萌萌 李志坤 王尚麒 张明泽
赵 雷 韩迎军 刘勇旭 黄红漫
甄立峰
王伟栋 苏琮琳 李怡霖 徐济洋
苑丹琳
耿 哲 张雅琳 王泽雄 牛云鹏
王铁昌
审 查 人 员：张洪波
庄玉良 剧元峰 安长彪 梁 牧
赵会超
徐志欣
修订审查人员：张洪波
罗宝阁 赵会超 剧元峰 徐志欣
李 永 史永健
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 4
4
性能要求.................................................................................... 6
4.1
系统........................................................................................ 6
4.2
主要材料................................................................................. 7
4.3
配套材料................................................................................12
5
设计.......................................................................................... 15
5.1
一般规定............................................................................... 15
5.2
设计要点............................................................................... 16
6
施工.......................................................................................... 19
6.1
一般规定............................................................................... 19
6.2
施工要点............................................................................... 20
6.3
成品保护............................................................................... 22
6.4
施工安全............................................................................... 23
7
质量验收.................................................................................. 25
7.1
一般规定............................................................................... 25
7.2
主控项目............................................................................... 27
7.3
一般项目............................................................................... 29
本标准用词说明............................................................................ 31
引用标准名录................................................................................ 32
附：条文说明................................................................................ 35
标准
Contents
1
General Provisions......................................................................1
2
Terms.......................................................................................... 2
3
Basic Requirements....................................................................4
4
Characteristics Requirements.....................................................6
4.1
System.....................................................................................6
4.2
Main Materials..........................................................................7
4.3
Supporting Materials................................................................12
5
Design.......................................................................................15
5.1
General Requirements.............................................................. 15
5.2
Design Points..........................................................................16
6
Construction..............................................................................19
6.1
General Requirements.............................................................. 19
6.2
Construction Points..................................................................20
6.3
Finished Product Protection.......................................................22
6.4
Construction Safety..................................................................23
7
Quality Acceptance...................................................................25
7.1
General Requirements.............................................................. 25
7.2
Dominant Items.......................................................................27
7.3
General Items..........................................................................29
Explanation of Wording in This Standard......................................31
List of Quoted Standards................................................................32
Addition：Explanation of Provisions............................................35
1
总
则
1.0.1
为规范内置钢丝网凹型保温板在建筑外墙保温工程中的应
用，做到安全适用、技术先进、经济合理，保证工程质量，制定
本标准。
1.0.2
本标准适用于河北省 8 度及 8 度以下抗震设防区，建筑高
度为 100m 及以下的新建、扩建民用建筑中采用内置钢丝网凹型
保温板的现浇混凝土外墙保温工程的设计、施工和质量验收。
1.0.3
内置钢丝网凹型保温板的设计、施工和质量验收除应符合
本标准的规定外，尚应符合国家和河北省现行有关标准的规定。
1
标准
2 术 语
内置钢丝网凹型保温板 系统
concave insulation panel system
built-in steel wire mesh
由防护层和内置的钢丝网凹型保温板构成，并以连接件与现
浇钢筋混凝土基层墙体形成有效连接，起保温、防护作用的构造
系统，简称内置凹型保温系统。
钢丝网凹型保温板
panel
steel wire mesh concave insulation
通过固定件在凹型保温板凹槽一侧与镀锌电焊网可靠连接，
在工厂预制成型的用于外墙保温的板状制品。
2.0.3 保温层 thermal insulation layer
由凹型保温板（模塑聚苯板、石墨聚苯板、低内应力型挤塑
板、低内应力型石墨挤塑板）组成，在内置凹型保温系统中起保
温隔热作用的构造层。
2.0.4
低内应力型挤塑板 low internal stress extruded polystyrene
panel
以聚苯乙烯树脂或共聚物为主要成分，添加少量添加剂，通
过专用设备多次加热充分发泡后挤塑成型，而制得的具有闭孔结
构和较低内应力的硬质泡沫塑料板材。
低 内 应 力 型 石 墨 挤 塑 板
extruded polystyrene panel
low internal stress graphite
2.0.1
2.0.2
2.0.5
以聚苯乙烯树脂或共聚物为主要成分，添加一定量的石墨和
其他添加剂，通过专用设备多次加热充分发泡后挤塑成型，而制
2
得的具有闭孔结构和较低内应力的硬质泡沫塑料板材。
2.0.6 防护层 rendering system
在保温层外侧，主要起保温层防护作用的现浇混凝土层。
2.0.7 连接件 connector
由经防腐处理的 HRB400 钢筋制成，将钢丝网凹型保温板与
基层墙体进行有效连接的专用构件。
2.0.8 固定件 fastener
以工程塑料制成，其作用是将镀锌电焊网与保温板连接及固
定。
3
标准
3
基本规定
3.0.1
内置凹型保温系统各种组成材料应配套供应。配套材料、
配件应与内置凹型保温系统性能相容，并应符合本标准、国家和
河北省现行相关标准的要求。
3.0.2
内置凹型保温系统应与基层墙体可靠连接，应能适应基层
墙体的正常变形而不产生裂缝或空鼓，应能承受自重、风荷载和
室外气候的长期反复作用且不产生有害的变形和破坏；在正常使
用中或设防地震发生时不应发生脱落。
3.0.3
内置凹型保温系统应具有防止水渗透性能。
3.0.4
内置凹型保温系统各组成部分应具有物理—化学稳定性。
所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠
害、虫害）时，内置凹型保温系统工程还应具有防生物侵害性能。
3.0.5
内置凹型保温系统的防火要求应符合现行国家标准《建筑
防火通用规范》GB 55037 和《建筑设计防火规范》GB 50016 的
有关规定。
3.0.6
内置凹型保温系统保温、隔热和防潮性能应符合现行国家
标准《民用建筑热工设计规范》GB 50176 和河北省相关标准的规
定。
3.0.7
在正确使用和正常维护的条件下，内置凹型保温系统的设
计工作年限不应少于 50 年。
3.0.8
内置凹型保温系统外饰面层宜采用涂料饰面，并应符合现
行国家标准《建筑装饰装修工程质量验收标准》GB 50210 的相关
规定。
4
3.0.9
内置凹型保温系统施工质量控制及质量验收要求应符合现
行国家标准《建筑与市政工程施工质量控制通用规范》GB 55032
的相关规定。
3.0.10
内置凹型保温系统工程施工现场应采取可靠的防火安全
措施，其防火要求应符合现行国家标准《建筑防火通用规范》
GB55037 和《建设工程施工现场消防安全技术规范》GB 50720
的有关规定。
3.0.11
钢丝网凹型保温板在生产制作、运输、进场堆放和施工过
程中，应采取防火和防护措施，不可重压或与锋利物品碰撞。产
品应放在干燥通风处贮存，不应露天长期暴晒。
3.0.12
保温材料的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
3.0.13
内置凹型保温系统应定期检查，出现渗漏、破损、脱落现
象时，应进行修复。
5
标准
4
性能要求
4.1
系
统
4.1.1
内置凹型保温系统基本构造应符合表 4.1.1 的规定。
表 4.1.1
内置凹型保温系统基本构造
外饰 面层 ① 透气 型防 水层 ② 找平 抗裂 层 ③ 系统基本构造 基层 墙体 ⑥ 构造示意图
防护层 ④ 保温层 ⑤
见单 项工 程设 计 见单 项工 程设 计 5mm 抗裂 砂 浆， 压入 一层 玻纤 网 50mm 厚 现浇钢 筋混凝 土，内 设镀锌 电焊网 模塑聚苯板 石墨聚苯板 低内应力型 挤塑板 低内应力型 石墨挤塑板 现浇 钢筋 混凝 土 外 ① ② ③ ④ ⑤ 内 固定件 连接件 ⑥ 饰面层
4.1.2
内置凹型保温系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
内置凹型保温系统性能指标
项 目 性能指标 试验方法
耐候性 经耐候性试验后，不得出现空鼓、剥落或脱 落、开裂等破坏，不得产生裂缝出现渗水 JGJ 144
耐冻融性 80 次冻融循环后，系统无空鼓、剥落，无 可见裂缝；拉伸粘结强度不小于 0.2MPa
耐火极限/h ≥1 GB/T 9978
6
4.2
主要材料
4.2.1
钢丝网凹型保温板由镀锌电焊网、凹型保温板和固定件构
成（图 4.2.1）。
1
3
2
图 4.2.1
钢丝网凹型保温板
1—镀锌电焊网；2—凹型保温板；3—固定件
4.2.2
凹型保温板沿保温层（板）竖向通长开设凹槽，凹槽为梯
形，短边宽 50mm，长边宽 60mm，深 15mm，间距 600mm（图
4.2.2）。端部保温板凹槽中心距端头板边不宜大于 300mm。
图 4.2.2
凹型保温板构造示意图
4.2.3
钢丝网凹型保温板主要规格尺寸应符合表 4.2.3 的规定。
表 4.2.3
钢丝网凹型保温板的规格尺寸（mm）
板类型 长 度 宽 度 厚 度
标准板 3000 600、1200 根据热工计算确定
非标准板 按设计要求制作，且短边尺寸≥200。
4.2.4
钢丝网凹型保温板的质量应符合下列规定：
1
水泥基聚合物砂浆涂敷均匀，不得有漏涂或漏喷，与保温
7
标准
板和镀锌电焊网附着牢固，干擦不掉粉；
2
保温板无裂纹、无夹杂物、无油污；
3
板长 3000mm 范围内保温板对接不得多于两处，且对接处
需用胶粘剂粘牢；
4
表面应平整，不得有明显翘曲、变形；板边应平直、完整，
无掉角、缺棱和破损，其尺寸允许偏差应符合表 4.2.4 的规定。
表 4.2.4
钢丝网凹型保温板尺寸允许偏差（mm）
项 目 允许偏差
凹型保温板 长度 ±2
宽度 ±2
厚度 ＋2.0，0.0
对角线差 3
凹槽宽度 ±2
凹槽深度 0.0，﹣2.0
镀锌电焊网 长度 ±5
宽度 ±5
镀锌电焊网距凹型保温板距离 ±2
注：本表的允许偏差值以 3000mm×1200mm 板为标准。
4.2.5
模塑聚苯板和石墨聚苯板的性能指标应符合表 4.2.5 的规
定。
表 4.2.5
模塑聚苯板和石墨聚苯板性能指标
项 目 性能指标 试验方法
模塑聚苯板 石墨聚苯板
表观密度/(kg/m3) 20～22 GB/T 10801.1
8
导热系数/[W/ (m·K)] ≤0.037 ≤0.032
垂直板面的抗拉强度/MPa ≥0.10
压缩强度/MPa ≥0.10
尺寸 稳定 性/% 1 (70±2)℃下 48h ≤0.3
2 （70±2）℃、 （90±5）%RH 下 48h ≤0.5
弯曲变形/mm ≥20
水蒸气透湿性能/[ng/(Pa·m·s)] ≤4.5
吸水率/% ≤3.0
剪切强度/kPa — ≥100 JC/T 2441
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数/% ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温
气候条件；
2
模塑聚苯板和石墨聚苯板在工程应用前，宜在自然条件下陈化 42d，或在温度（60
±5）℃环境中陈化 5d；
4.2.6 3 模塑聚苯板和石墨聚苯板六面或多面应喷涂水泥基聚合物砂浆包覆。
低内应力型挤塑板和低内应力型石墨挤塑板的性能指标应
符合表 4.2.6 的规定。
表 4.2.6
低内应力型挤塑板和低内应力型石墨挤塑板性能指标
项 目 性能指标 试验方法
低内应力型 挤塑板 低内应力型 石墨挤塑板
表观密度/(kg/m3) 22～35 GB/T 30595
导热系数/[W/ (m·K)] ≤0.028 ≤0.024
垂直板面的抗拉强度/MPa ≥0.20
压缩强度/MPa ≥0.20
尺寸稳定性/% （70±2）℃下 48h ≤0.8
9
标准
续表 4.2.6
项 目 性能指标 试验方法
低内应力型 挤塑板 低内应力型 石墨挤塑板
弯曲变形/mm ≥20 GB/T 30595
水蒸气透湿性能/[ng/(Pa·m·s)] 1.5～3.5
吸水率/% ≤0.6
燃烧性能 燃烧性能等级 B1 级 GB 8624
氧指数/% ≥30 GB/T 2406
注：1
低内应力型挤塑板和低内应力型石墨挤塑板产品不得掺加非本厂挤塑板产品的
回收料，在出厂前应双面去皮或双面开槽；
2
低内应力型挤塑板和低内应力型石墨挤塑板在工程应用前，应在自然条件下陈
化不少于 28d；
3
低内应力型挤塑板和低内应力型石墨挤塑板六面或多面应喷涂水泥基聚合物砂
浆包覆。
4.2.7
镀锌电焊网使用的钢丝材料性能应符合现行国家标准《镀
锌电焊网》GB/T 33281 的规定，其规格和性能指标应符合表 4.2.7
的规定。
表 4.2.7
镀锌电焊网性能指标
项 目 性能指标 试验方法
丝径/mm 3.0±0.08 4.0±0.08 GB/T 33281
网孔尺寸/mm 50×50 100×100
焊点抗拉力/N ＞520 ＞580
网孔偏差/% 经向 ≤5
纬向 ≤2
镀锌层质量/(g /m2) ＞140
焊点漏焊率/% ≤0.8 GB 26540
4.2.8
固定件应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回
10
收再生材料，其性能指标应符合表 4.2.8 的规定。
表 4.2.8
固定件性能指标
项 目 性能指标 试验方法
圆盘抗拔力标准值/kN ≥0.6 JG/T 366
4.2.9
连接件应具有可靠的机械强度和耐久性，应采用直径 8mm
的 HRB400 钢筋，穿过保温板部位的钢筋应采用工程塑料热熔包
覆，其材料性能应满足表 4.2.9 的要求。单个连接件抗拉承载力标
准值不应小于 6.0kN，试验方法及要求应符合现行行业标准《装
配式建筑预制混凝土夹心保温墙板》JC/T 2504 的规定。
表 4.2.9
连接件钢筋强度标准值（N/mm2）
牌号 符号 公称直径 d （mm） 屈服强度标准值 fyk 极限强度标准值 fstk
HRB400 8 400 540
4.2.10
内置凹型保温系统的混凝土力学性能指标应符合现行国
家标准《混凝土结构通用规范》GB 55008 和《混凝土结构设计规
范》GB 50010 的规定，且钢筋混凝土的强度等级不应低于 C25，
抗震等级不低于二级的钢筋混凝土结构构件，混凝土强度等级不
应低于 C30。
4.2.11
内置凹型保温系统外侧防护层宜采用自密实混凝土，入模
工作性能要求按表 4.2.11 的规定，原材料要求、配合比设计及试
验方法应按现行行业标准《自密实混凝土应用技术规程》JGJ/T
283 的规定执行。
当采用普通混凝土浇筑时，应进行配合比设计，采取可靠的
技术措施保证防护层混凝土均匀密实，并应满足防护层相关性能
要求。
11
标准
表 4.2.11
自密实混凝土工作性能要求
自密实性能 性能指标 重要性 性能等级 技术要求
填充性 坍落扩展度/mm 控制指标 SF3 760～850
扩展时间 T500/S VS2 ＜2
抗离析性 离析率/% SR2 ≤15
间隙通过性 坍落扩展度与 J 环扩展度差值/mm 可选指标 PA2 0≤PA2≤25
4.3
配套材料
4.3.1
无机轻集料保温砂浆、胶粉聚苯颗粒浆料的性能指标应分
别符合表 4.3.1-1、表 4.3.1-2 的要求。
表 4.3.1-1
无机轻集料保温砂浆性能指标
项目 性能指标 试验方法
Ⅰ型 Ⅱ型 Ⅲ型
干密度/(kg/m3) ≤350 ≤450 ≤550 JGJ/T 253
抗压强度/MPa ≥0.50 ≥1.00 ≥2.50
拉伸粘结强度/MPa ≥0.10 ≥0.15 ≥0.25
导热系数（平均温度 25℃）/[W/ (m·K)] ≤0.070 ≤0.085 ≤0.100
线性收缩率/% ≤0.25
稠度保留率（1h）/% ≥60
软化系数 ≥0.60
抗冻性能 抗压强度损失率/% ≤20
质量损失率/% ≤5
放射性 同时满足 IRa≤1.0 和 Iγ≤1.0
燃烧性能等级 A 级 GB 8624
12
表 4.3.1-2
胶粉聚苯颗粒浆料性能指标
项目 性能指标 试验方法
干表观密度/(kg/m3) 250～350 JG/T 158
抗压强度/MPa ≥0.30
软化系数 ≥0.6
导热系数/[W/ (m·K)] ≤0.080
线性收缩率/% ≤0.3
抗拉强度/MPa ≥0.12
拉伸粘结强度/MPa （与水泥砂浆） 标准状态 ≥0.12 破坏部位不 应位于界面
浸水处理 ≥0.10
燃烧性能等级 A2 级 GB 8624
4.3.2
玻璃纤维网布性能指标应符合表 4.3.2 的要求。
表 4.3.2
玻璃纤维网布性能指标
项目 性能指标 试验方法
单位面积质量/(g/m2) ≥160 JC/T 841
耐碱断裂强力（经、纬向）/(N/50mm) ≥1000
耐碱断裂强力保留率（经、纬向）/% ≥50
断裂伸长率（经、纬向）/% ≤5.0
4.3.3
饰面材料应符合下列规定：
1
饰面材料必须与系统其它材料相容；
2
涂料应符合现行国家标准《合成树脂乳液外墙涂料》GB/T
9755和《复层建筑涂料》GB/T 9779的有关规定；
3
饰面砂浆应符合现行行业标准《墙体饰面砂浆》JC/T 1024
的有关规定。
13
标准
4.3.4
腻子应符合现行行业标准《建筑外墙用腻子》JG/T 157 的
有关规定。
4.3.5
