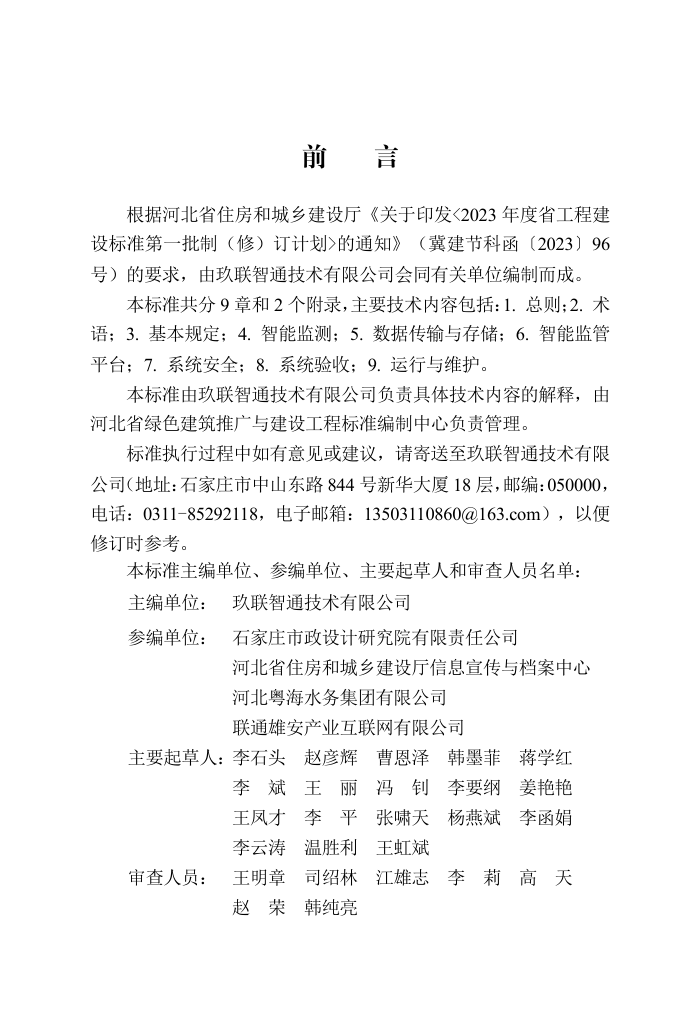

前
言
根据河北省住房和城乡建设厅《关于印发<2023 年度省工程建
设标准第一批制（修）订计划>的通知》（冀建节科函〔2023〕96
号）的要求，由玖联智通技术有限公司会同有关单位编制而成。
本标准共分 9 章和 2 个附录，主要技术内容包括：1. 总则；2. 术
语；3. 基本规定；4. 智能监测；5. 数据传输与存储；6. 智能监管
平台；7. 系统安全；8. 系统验收；9. 运行与维护。
本标准由玖联智通技术有限公司负责具体技术内容的解释，由
河北省绿色建筑推广与建设工程标准编制中心负责管理。
标准执行过程中如有意见或建议，请寄送至玖联智通技术有限
公司（地址：石家庄市中山东路 844 号新华大厦 18 层，邮编：050000，
电话：0311-85292118，电子邮箱：13503110860@163.com），以便
修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主编单位： 玖联智通技术有限公司
参编单位： 石家庄市政设计研究院有限责任公司
河北省住房和城乡建设厅信息宣传与档案中心
河北粤海水务集团有限公司
联通雄安产业互联网有限公司
主要起草人：李石头
赵彦辉 曹恩泽 韩墨菲 蒋学红
李
斌 王 丽 冯 钊 李要纲 姜艳艳
王凤才
李 平 张啸天 杨燕斌 李函娟
李云涛 温胜利 王虹斌
审查人员： 王明章
司绍林 江雄志 李 莉 高 天
赵 荣 韩纯亮
目
次
1
总则································································································ 1
2
术语································································································ 2
3
基本规定·························································································3
4
智能监测·························································································4
4.1
一般规定 ················································································4
4.2
数据采集················································································· 4
4.3
数据编码················································································· 5
4.4
视频监控················································································· 5
5
数据传输与存储·············································································7
5.1
数据传输················································································· 7
5.2
数据存储················································································· 7
6
智能监管平台·················································································8
6.1
一般规定················································································· 8
6.2
平台架构················································································· 8
6.3
平台数据················································································· 9
6.4
平台应用················································································· 9
7
系统安全·······················································································11
8
系统验收·······················································································12
8.1
一般规定··············································································· 12
8.2
现场端数据采集传输系统验收················································· 12
8.3
智能监管平台验收··································································13
8.4
验收结论··············································································· 13
9
运行与维护···················································································14
9.1
一般规定··············································································· 14
9.2
运行······················································································14
9.3
维护······················································································15
附录 A
数据传输规范····································································· 16
附录 B
数据采集传输仪规范··························································26
本标准用词说明·················································································27
引用标准名录·····················································································28
附：条文说明····················································································· 29
标准
Contents
1
General provisions········································································ 1
2
Terminology···················································································· 2
3
Basic regulationss···········································································3
4
Intelligent mornitoring.···································································4
4.1
General regulations·································································· 4
4.2
Data acquisition·········································································4
4.3
Data encoding ········································································· 5
4.4
Vedio monitoring······································································ 5
5
Data transmission and storage····················································· 7
5.1
Data transmission···································································· 7
5.2
Data storage··············································································7
6
Intelligent supervision platform ··················································· 8
6.1
General regulations·································································· 8
6.2
Platform structure······································································ 8
6.3
Platform data············································································ 9
6.4
Platform applications··································································9
7
System security ···········································································11
8
System acceptance········································································12
8.1
General regulations································································ 12
8.2
Data collection and transmission system acceptance on-site··········12
8.3
Acceptance of intelligent supervision platform···························· 13
8.4
Acceptance conclusion······························································13
9
Operation and maintenance ························································14
9.1 General regulations··································································14
9.2 Operations·············································································· 14
9.3 Maintenance············································································15
Appendix A Regulations of data transmission······························ 16
Appendix B Regulations of data transmitter································· 26
Explanation of words·········································································27
List of quoted standards····································································28
Addition：Explanation of provisions················································ 29
标准
1
总
则
1.0.1
为规范河北省城市污水处理智能监管系统的建设和运行，加
强城市污水处理厂运行安全和风险防控管理，提升城市污水处理智
能管理水平，制定本标准。
1.0.2
本标准适用于河北省城市污水处理智能监管系统的建设、验
收和运行维护。
1.0.3
城市污水处理智能监管系统建设、验收和运行维护除应符合
本标准的规定外，尚应符合国家和河北省现行标准的有关规定。
1
2 术 语
城市污水处理智能监管系统
of urban sewage treatment
intelligent supervision system
2.0.1
基于物联网、互联网、智能化、数字化等先进技术，实现城市
污水处理厂数据采集和传输、可视化运行管理、监督管理、预警预
报等功能一体化的智能监管系统。
2.0.2 过程数据监控 process data monitoring
根据工艺设计，对影响污水处理的生产设施和污染治理设施运
行的关键参数（包括诸如流量、流速等工艺参数和诸如电流、电压、
频率、转速等电气参数）进行监测；结合污水处理厂生产工艺和末
端监测数据，全面监控污水处理厂的生产设施和治理设施的运行、
污染物治理效果和排放情况，判定污水处理厂的运行状况。
2.0.3 数据采集传输仪 data collection and transmitter
通过单向隔离器采集数据，完成数据存储及与上位机数据传输
通信功能的单片机、工控机、嵌入式计算机、可编程自动化控制器
或可编程控制器等设备。
2.0.4 智能监管平台 intelligent supervision software
对污水处理各类数据进行存储、分析、处理、计算、展示的软
件平台。
2
标准
3
基 本 规 定
3.0.1
城市污水处理智能监管系统应优先依托云平台进行集约化部
署建设，实现污水处理智能监管化资源统一管理和调配，以支持敏
捷、弹性、快速、多样性业务的发展。
3.0.2
城市污水处理智能监管系统应具有自动感知、自动上传、自
动识别、自动预警功能，从而实现对城市污水处理全流程闭环监管。
3.0.3
城市污水处理智能监管系统所采集的数据项和数据传输的通
信协议应统一标准。
3.0.4
城市污水处理智能监管系统所收集到的数据应保证真实性、
有效性、及时性。
3.0.5
城市污水处理智能监管系统的计算与存储资源配置应考虑可
扩展性、稳定性及冗余性。
3.0.6
城市污水处理智能监管系统软件开发应符合现行国家标准
《系统与软件工程 系统与软件质量要求和评价（SQuaRE）》GB/T
25000 及《计算机软件可靠性和可维护性管理》GB/T 14394 的有关
规定，满足安全性、可靠性、先进性、开放性、扩展性和可维护性
的原则。
3.0.7
城市污水处理智能监管系统架构应按图 3.0.7 进行设置。
图 3.0.7
系统架构图
3
4
智 能 监 测
4.1
一 般 规 定
4.1.1
污水处理智能监管系统对城市污水处理的监控数据的采集，
应基于对污水处理的工艺类型、监管需求等布设。
4.1.2
对污水处理监控数据项的采集，应根据数据类别分为自动采
集方式、中间库数据交换方式、人工数据填报方式。
4.1.3
自动采集方式可在污水处理现场安装数据采集传输仪，数据
采集传输仪连接污水厂中控系统或各类传感器仪表，完成数据采集、
运算、编码并传输到智能监管系统。
4.1.4
现场端数据采集传输系统应编制专项施工方案，在通过论证、
技术交底后方可实施。
4.1.5
现场端数据采集传输系统实施不应影响城市污水处理的正常
运行，不应对监控对象造成损坏。
4.2
数 据 采 集
4.2.1
自动采集方式的数据采集协议应为 Modbus、OPC DA、OPC
UA 等标准协议。数据采集传输仪的规范具体参见本标准附录 B。
各类设备运行状况数据项采集频率时间间隔不宜大于 10min，水质
检测设备数据项采集频率不低于设备的检测周期。
4.2.2 1 采用自动采集方式时，应实现以下安装要求：
对于模拟量输入信号，开关量输入（输出）信号，应采用屏
蔽电缆，宜采用屏蔽双绞电缆，屏蔽层要单端接地。
2
模拟信号应隔离，以增强现场与远传信号的可靠性。
3
所安装的传感器仪表应采用适应实际需要的规格型号，保
4
标准
证参数的准确采集。
4
数据采集传输仪同设备现场之间的接线、电路线缆施工应
符合现行国家标准《自动化仪表工程施工及质量验收规范》GB
50093《电气装置安装工程 电缆线路施工及验收标准》GB 50168
和《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》
GB 50171 的规定。
5
数据采集传输仪采集数据时，应屏蔽编写操作，系统只能
读取，以避免对中控系统数据造成干扰。
4.2.3
采集监控数据加装单向物理隔离装置。
4.2.4
对于不能利用传感器仪表实现自动数据采集的监控数据项，
宜采用中间库数据交换方式。污水处理厂的信息系统将监控数据项
存入中间数据库，数据采集传输仪从中间数据库中读取数据完成数
据采集。
4.2.5
对于不能自动数据采集和不能采用中间库数据交换方式实现
采集的监控数据项，宜采用人工数据填报方式进行采集。污水处理
厂人员通过互联网访问智能监管平台，人工填报各类数据项。
4.3
数 据 编 码
4.3.1
城市污水处理厂应采用统一社会信用代码作为其编码。
4.3.2
监测数据项应按照本标准附录 A 进行编码。
4.4
视 频 监 控
4.4.1
城市污水处理厂污泥储存间、污泥装运点、厂区运输门禁及
其他关键监控点应安装视频监控设备。已安装的视频设备应满足监
管要求。
5
4.4.2 1 视频监控应满足下列要求：
视频监控系统宜采用分布式存储部署实现不间断录像，视
频数据存储宜采用循环更新存储方式，普通视频存储不宜少于 3 个
月，突发事件视频应进行转移备份存储并永久保存。
2
具有抓拍报警功能，支持有线和无线图像传输和报警功能。
3
视频图像分辨率及图像帧率应满足监控系统图像采集及数
据处理需求。
4
宜采用网络摄像机，配有自动控制的红外摄像功能，分辨率
不宜低于 1080P。
4.4.3
视频的传输、交换、控制应符合现行国家标准《公共安全视
频监控联网系统信息传输、交换、控制技术要求》GB/T 28181 的规
定。
6
标准
5 数据传输与存储
5.1
数 据 传 输
5.1.1
数据采集传输仪可采用无线或有线网络传输，应采用标准的
接口协议上传。
5.1.2
现场采集的数据的数据编码规则和传输协议应符合 OPC 或
Modbus 规约以及现行行业标准《污染物在线监控（监测）系统数
据传输标准》HJ 212 的规定，对于《污染物在线监控（监测）系统
数据传输标准》HJ 212 未覆盖的数据，应按照本标准附录 A 进行编
码和传输。
5.1.3
数据采集传输仪应支持实时数据传输、历史数据补遗、远程
参数设置等功能。无线传输方式宜通过 GPRS、4G、5G 等与上位系
统通信，有线方式宜通过网线、光纤等与上位系统通信。
5.1.4
现场端数据采集传输系统和智能监控平台中间应设置防火
墙。现场端采集数据由数据采集传输仪应通过 VPN 数据通道发送
至智能监管平台。
5.2
数 据 存 储
5.2.1
数据形式的监控数据存储时间宜大于 5 年，经过后期处理得
到的特征数据、超限报警、评估结果等结构化数据存储时间宜大于
20 年。
5.2.2
应实现数据备份、转储与恢复功能，建立安全保密措施和动
态更新机制。
7
6
智能监管平台
6.1
一 般 规 定
6.1.1
市、县级城市污水处理厂主管部门的用户应通过电子政务外
网登录污水处理智能监管平台，对本辖区内的城市污水处理厂进行
监管。
6.1.2
污水处理厂用户应通过互联网登录污水处理智能监管平台，
对本污水处理厂进行数据人工填报，接收、处置、反馈各类信息。
6.1.3
污水处理智能监管平台应遵循数据资源管理要求，实现与其
他业务系统的数据对接，并为大数据服务平台提供数据共享。
6.2
平 台 架 构
6.2.1
城市污水处理智能监管平台架构设计应至少包含用户层、应
用层、数据层及相关标准规范体系。
6.2.2
用户层系统规划设计应充分考虑各类系统用户群体，针对不
同用户进行功能及权限的分配。
6.2.3
应用层应包含城市污水处理智能监管平台的主要功能，功能
设计应满足管理单位对数据的要求和日常监管工作的需要。
6.2.4
数据层应包含城市污水处理监管的设施基础数据库、设施运
行数据库、空间数据库、评估数据库等。
6.2.5
标准规范保障体系与信息安全保障体系应包括污水处理基础
设施数据标准、接口规范、管理办法、政策法规、应用安全、数据
安全、网络安全、物理安全、数据更新维护、软件运行管理、监测
设备运行管理等。
8
标准
6.3.1 1 6.3 平 台 数 据
城市污水处理智能监管平台数据应符合下列规定：
入库数据应包含行业基本信息数据、运行监测数据、工程管
理数据、安全生产数据等。
2
城市污水处理数据结构应支持大数据分析应用技术要求，
具备大数据框架下的计算能力，满足各类模型应用对实时数据的分
析需求。
3
城市污水处理数据平台应根据使用者的需求，向内、外部提
供多种选择的数据共享接口。
6.3.2
城市污水处理智能分析模型应包括关键设施运行状况分析、
污染物有效去除监管分析、污泥产生量核算分析模型等。
6.3.3
城市污水处理智能分析模型的数据应包括各设备运行参数监
测、各构筑物运行状况检测、用电量监测、用药量监测等。
6.3.4
城市污水处理智能分析模型应能汇总污水处理厂各项工况类
参数和工艺类参数，及时主动发现并采取有效措施及时预警调度污
水处理厂各类风险隐患，保障污水处理厂安全、合规运行。
6.4
平 台 应 用
6.4.1
污水处理智能监管平台应包括统计分析、风险预警预报、污
水监管、污泥监管、再生水监管、有限空间作业监管、建设项目管
理、信息报送管理等子系统。
1
统计分析子系统应具备总体监管一张图、各项数据统计、总
体指标分析、历史趋势对比等功能。
2
风险预警预报子系统应具备对城市污水处理厂进出水水量
水质及污泥处理处置等全方位风险监管和预警预报功能，实现预警
9
规则制定、风险预警通知、闭环业务调度、风险预警统计等业务需
求。
3
污水监管子系统应具备对城市污水处理厂运行状况进行监
管的功能，实现污水处理厂基础信息管理、运行状况管理、进出水
水质水量管理等业务需求。
4
污泥监管子系统应具备对污泥处理和污泥运输的信息管理
功能，实现污泥处理、运输、处置全链条的各类查询、统计等业务
需求。
5
再生水监管子系统应具备对再生水处理和再生水利用的信
息管理功能，实现再生水生产和利用全过程数据的查询、统计业务
需求。
6
有限空间作业监管子系统应具备对采集雨水管网、污水管
网、污水处理厂等有限空间点位和相关运营单位安全管理员信息管
理的功能，实行有限空间作业线上报备制度和安全问题预警等业务
需求。
7
建设项目管理子系统应具备对城镇污水处理厂新扩建、城
镇污水收集管网建设、污泥处置设施建设、再生水利用设施建设项
目进行监管的功能，实现建设项目从项目立项、设计、施工、竣工
的全流程监管的业务需求。
8
信息报送管理子系统应具备对污水处理各类信息的填写、
审核、统计的功能，实现排水及污水处理设施基础数据、运行维护
数据、建设项目及资金管理数据的报送、审核、统计分析等业务需
求。
6.4.2
污水处理智能监管平台应包括移动端程序，各级用户可通过
移动端程序查看各类数据，发布、接收、处置、反馈各类预警、报
警信息，实现污水处理全流程监管闭环。
10
标准
7
系 统 安 全
7.0.1
系统安全的建设应遵循可扩展性、实用性、安全性、物理隔
离、可靠性、先进性的原则：
1
安全体系的设计应满足未来发展的需要，具有良好的可扩
展性和良好的可升级性；
2
安全体系应满足项目需求，结合网络的实际情况，在对业务
系统进行设计；
3
信息安全产品和技术方案在设计和实现的全过程中应通过
具体措施保证安全性；
4
与电子政务外网连接，必须使用物理隔离设备；
5
项目实施过程应实现通过技术管理和设备的冗余配置，保
证系统的可靠性；
7.0.2 6 系统应具有技术领先性和持续发展性。
1 系统安全建设应实现以下目标：
防止攻击者在安全平台中加载和执行非法代码并破坏系统
安全；
2
防止攻击者绕过更新机制篡改或安装旧版本的固件；
3
防止攻击者通过利用加密算法的漏洞、输入格式错误的参
数、绕过生命周期检查、非法访问调试接口等方法篡改系统内容；
7.0.3 4 防止远程平台把非法的设备识别为合法设备。
系统安全建设应具备安全隔离、安全存储、密码算法和密钥、
安全生命周期和远程验证功能。
7.0.4 污水处理智能监管系统的安全保护等级不应低于现行国家标
准《信息安全技术 网络安全等级保护基本要求》GB/T 22239 规定
的第三级，且应定期开展信息安全评测检测工作。
11
8
系 统 验 收
8.1
一 般 规 定
8.1.1
系统竣工后，应进行工程验收，验收应由建设单位组织设计、
施工、监理参加，验收不合格不得投入使用。
8.1.2
城市污水处理智能监管系统的验收应在完成现场端数据采集
传输系统、智能监管平台调试、系统试运行后进行。现场端数据采
集传输系统和智能监管平台可分别进行验收。
8.1.3
城市污水处理智能监管系统试运行的正常连续投运时间应不
少于 30 天。
8.1.4
系统验收内容包含现场端数据采集传输系统验收和智能监管
平台验收。现场端数据采集传输系统验收包括传感器安装、数据采
集传输仪安装和数据采集通道的正常运行，分为现场设备查验和资
料验收。监管平台验收包括数据采集与传输接收模块、数据管理与
分析模块、评估及预警模块、用户界面设计，监管系统软、硬件联
合调试等。
8.2
现场端数据采集传输系统验收
8.2.1
现场端数据采集传输系统的各类安装调试资料应完整，并应
包括下列内容：
1
软硬件设备安装施工现场质量管理检验记录；
2
