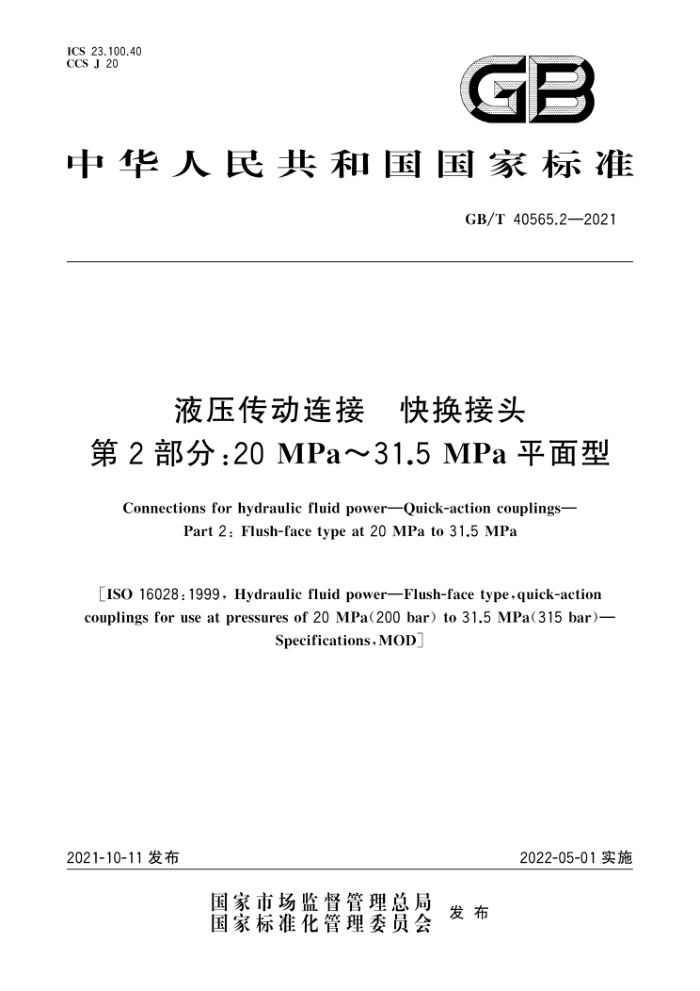

ICS 23.100.40 CCS J 20
GB
中华人民共和国国家标准
GB/T40565.2—2021
液压传动连接 快换接头
第 2 部分:20 MPa～31.5 MPa 平面型
Connections for hydraulic fluid power-Quick-action couplings-
Part2:Flush-facetypeat20MPato31.5MPa
[ISO 16028:1999, Hydraulic fluid power—Flush-face type,quick-action couplings for use at pressures of 20 MPa(200 bar) to 31.5 MPa(315 bar)-
Specifications,MODJ
2021-10-11发布
2022-05-01实施
国家市场监督管理总局 发布国家标准化管理委员会 中华人民共和国
国家标准液压传动连接快换接头
第2部分：20MPa31.5MPa平面型
GB/T 40565.2—2021
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2021年10月第一版
*
书号：155066·1-68350
版权专有 侵权必究 GB/T40565.2—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T40565《液压传动连接 快换接头》的第2部分。GB/T40565已经发布了以下部分：
第2部分：20MPa～31.5MPa平面型；一第3部分：螺纹连接通用型；第4部分：72MPa螺纹连接型。 本文件使用重新起草法修改采用ISO16028：1999《液压传动20MPa（200bar）～31.5MPa
（315bar)平面型快换接头技术条件》。
本文件纳入了ISO16028：1999/Amd1：2006的修正内容，这些修正内容涉及的条款已通过在其外侧页边空白位置的垂直双线（Ⅱ）进行了标示。
本文件与ISO16028：1999的技术性差异及其原因如下：
关于规范性引用文件，本文件做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： a） 用等同采用国际标准的GB/T2351代替ISO4397（见第4章）； b）用修改采用国际标准的GB/T7937代替ISO4399（见表2）； c) 用等同采用国际标准的GB/T17446代替ISO5598（见第3章）； d）用ISO18869代替ISO7241-2（见5.2、5.3、5.4、5.5、5.6）。 增加了“流体损失”的术语和定义（见3.1）。
- -
一增加了标识和标记的内容（见第6章、第7章）。 本文件做了下列编辑性修改：
将标准名称改为《液压传动连接快换接头第2部分：20MPa～31.5MPa平面型》 删除了压力的单位“bar”。
-
一
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会（SAC/TC3)归口。 本文件起草单位：浙江松乔气动液压有限公司、宁波天祥新华液压有限公司、铜陵有色兴铜机电制
造有限公司、宁波嘉诚液压有限公司、厦门厦工桥箱有限公司、国家智能制造装备产品质量监督检验中心（浙江）、伊顿液压（宁波)有限公司、广东亨鑫亚科技有限公司、北京机械工业自动化研究所有限公司。
本文件主要起草人：楼仲宇、楼松乔、杨吉军、戴小兵、郑智剑、向大新、郑益锋、周舜华、龙新华、 楼焕银、郑杰科、曹巧会。
1 GB/T 40565.2—2021
引言
在液压传动系统中，动力是通过封闭回路中受压流体来传递和控制的。快换接头用于无需工具或特殊装置条件下流体导管的快速连接或断开。
GB/T40565规定了液压快换接头的尺寸和要求，由四个部分构成。
第1部分：通用型。目的是确定一般用途的液压快换接头的尺寸和要求第2部分：20MPa31.5MPa平面型。目的是确定20MPa～31.5MPa平面型液压快换接头的尺寸和要求。 第3部分：螺纹连接通用型。目的是确定一般螺纹连接型液压快换接头的尺寸和要求第4部分：72MPa螺纹连接型。目的是确定72MPa高压下螺纹连接型液压快换接头的尺寸和要求。
GB/T40565的4个部分采用ISO的独立标准制定，为了方便标准的系统化管理和实施，将独立标准组合为分部分标准。
II GB/T 40565.2—2021
液压传动连接快换接头
第2部分：20MPa~31.5MPa平面型
1范围
本文件规定了用于20MPa～31.5MPa压力下，不同规格的液压平面型快换接头的尺寸和要求。 本文件适用于非带压连接或断开的液压平面型快换接头。 注：当快换接头在连接状态下断开时，分离的接头端自动密封上、下游的流体。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2351 流体传动系统及元件硬管外径和软管内径（GB/T2351一2021，ISO4397：2011， IDT)
GB/T 7937 液压气动管接头及其相关元件公称压力系列（GB/T7937一2008，ISO4399：1995， MOD)
GB/T17446流体传动系统及元件词汇（GB/T17446—2012，ISO5598：2008，IDT） ISO18869液压传动用或不用工具进行连接的接头试验方法（Hydraulicfluidpower一Test
methods for couplings actuated with or without tools)
3 术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
流体损失 fluid loss 快换接头断开时泄漏的流体量。
4尺寸要求
平面型快换接头应符合图1所示和表1给出的尺寸。接头规格宜按照GB/T2351中规定的软管内径尺寸。
1 GB/T 40565.2—2021
单位为毫米
(网角）
①00.0
标引序号说明： 。至锁紧球的距离。 锁紧球。 倒角RU或CU。 d测量直径。 将密封件定位在R内，与$K面密封。 阀芯的最小行程。 与锁紧球接触部位最小硬度HRC50。 此部位的形状由制造商确定， i此面应在F最大值内齐平。 可选锁定机构（见5.7）。
图1平面型快换接头
5性能要求
5.1 符合本文件的平面型快换接头应达到或超过表2中给出的性能要求。 5.2 应进行无曲挠脉冲压力试验来验证最高工作压力，在连接状态下达到10°次循环，在断开状态下达到105次循环。试验方法按ISO18869的规定。 5.3 应验证最低爆破压力，在连接和断开状态下分别进行试验。试验方法按ISO18869的规定。 5.4 应验证额定流量下的压降。试验方法按ISO18869的规定。 5.5 应进行泄漏量试验，验证每次断开时的流体损失。试验方法按ISO18869的规定。 5.6 应进行冲击流量试验。试验方法按ISO18869的规定。 5.7 为降低意外断开的风险，应规定在连接状态下锁定接头的机构。可由制造商和用户商定。
2 GB/T40565.2—2021
表 1 平面型快换接头尺寸
单位为毫米
规格
尺寸
6.3 20.5 16.2 16.1 14.05 13.85 9.75 9.7 0.6 5.8 5.7 11.56 9.6 9.55 3.175 10.8 0.33 0.18 13.95 13.85 7.65 20.8 20.7 0.75 0.25
12.5 30.15 24.58 24.45 22.1 21.9 15.7 15.62 0.7 9.95 9.75 17.35 15.58 15.51 3.969 16.9 0.41 0.25 20.4 20.3 10.4 30.5 30.4 1 0.5
10 24.1 19.79 19.66 17.73 17.53 12.7 12.65 0.6 4.86 4.68 16.25 12.57 12.5 3.175 15.6 0.41 0.25 18.21 18.11 9.65 23.34 23.24 1.15 0.25
16 32.65 27.08 26.95 24.6 24.4 17.7 17.62 0.7 9.95 9.75 17.35 17.55 17.48 3.969 17.5 0.46 0.3 20.4 20.3 10.5 33 32.9 1 0.5
19 36.68 30 29.87 27 26.8 20.75 20.67 0.9 11.5 11.3 23.2 20.55 20.48 4.762 5 21.5 0.46 0.3 27.4 27.3 11.25 38.1 38 1 0.5
25 44.85 36.07 35.94 32.1 31.9 23.75 23.67 1.1 11 10.8 23.2 23.55 23.48 6.35 22.6 0.58 0.43 29.95 29.85 13.05 45.35 45.25 1.25 0.75
A B
max min max min max min max max min min max min ±0.002 5 min max min max min max max min max min
c
D F H J K L M N
Q R T
U
表 2 平面型快换接头性能要求
不同规格的性能要求 12.5
性能参数最高工作压力
6.3
10
16
19
25
25
31.5
25
MPa （依据GB/T7937)
25
25
20 GB/T40565.2—2021
表2平面型快换接头性能要求（续）
不同规格的性能要求
性能参数
10
16
6.3
12.5
19
最低爆破压力
126
100
100
100
100
MPa 额定流量 L/min
12
23
45
74
100
额定流量下的最大压降
100
100
100
100
100
kPa 额定冲击流量
36
69
135
222
300
L/min
每次断开的最大流体损失
0.02
0. 07
0. 1
0.15
0.035
mL
6标识
符合本文件的接头标识如下： a) “快换接头”： b) 标准编号“GB/T40565.2”和间隔字符“_”； c) 规格。 示例：符合本文件的液压快换接头的规格为12.5的标记如下：快换接头GB/T40565.2-12.5。
7 标记
符合本文件的快换接头至少应永久标记制造商的名称、商标或产品标识。
8 标注说明
当选择遵守本文件时，宜在试验报告、产品目录和商务文件中使用以下说明，“尺寸和要求符合
GB/T40565.2一2021《液压传动连接快换接头第2部分：20MPa31.5MPa平面型》。”
