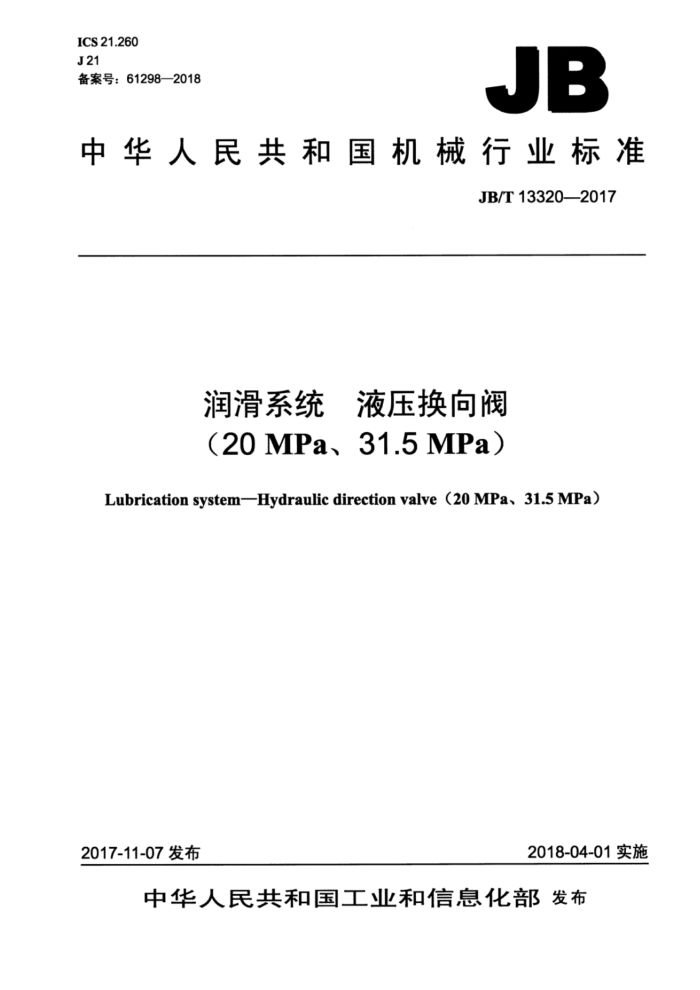

ICS 21.260 J21 备案号：61298—2018
JB
中华人民共和国机械行业标准
JB/T13320—2017
润滑系统 液压换向阀 (20 MPa、31.5 MPa)
Lubrication system-Hydraulic direction valve (20 MPa- 31.5 MPa)
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T13320—2017
目 次
前言. 1范围 2规范性引用文件. 3型号与基本参数 3.1型号说明.. 3.2标记示例， 3.3基本参数 4型式与外形尺寸 5技术要求. 5.1外观质量， 5.2耐压性... 5.3密封性. 5.4动作 5.5内部泄漏。 5.6压差.. 5.7行程开关. 5.8表面涂装 5.9寿命... 6试验条件和方法 6.1试验条件
6.2试验方法 7检验规则.
7.1出厂检验 7.2型式检验 8标志包装、运输和贮存 8.1标志. 8.2包装 8.3运输和贮存
图1 YHF-L1换向阀图2 YHF-L2换向阀. 图3 YHF-N3换向阀图4 换向阀的试验原理图5 寿命试验原理图
5
表1 基本参数表2 内部泄漏量参数表3 系统流量， JB/T13320—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太重煤机有限公司、太原矿山机器润滑液压设备有限公司。 本标准主要起草人：杨茂勇、王旭东，郝尚清、武少伟、何曦、常丽琴。 本标准为首次发布。
I JB/T13320—2017
润滑系统液压换向阀（20MPa、31.5MPa）
1范围
本标准规定了润滑系统液压换向阀（20MPa、31.5MPa）的型号与基本参数、型式与外形尺寸、 技术要求、试验条件和方法、检验规则、标志、包装、运输和贮存。
本标准适用于输送和控制的润滑脂锥入度为265～385（25℃，150g）1/10mm的润滑系统液压换向阀（20MPa31.5MPa）（以下简称换向阀）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T443L-AN全损耗系统用油 GB/T13306标牌 JB/T5000.12 2重型机械通用技术条件第12部分：涂装 JB/T5000.13重型机械通用技术条件第13部分：包装
3型号与基本参数
3.1型号说明
YHF 一
结构类型代号压力等级代号（L表示20MPa：N表示31.5MPa）润滑系统液压换向阀
3.2标记示例
示例：公称压力为20MPa、结构类型代号为1的润滑系统液压换向阀，标记为：
YHF-L1润滑系统液压换向阀JB/T13320—2017
3.3基本参数
换向阀的基本参数应符合表1的规定。
工 JB/T13320—2017
表1基本参数出厂设定换向压力
质量 kg 46.5 7 6.15
换向压力调整范围
公称压力 MPa
型号 YHF-L1 YHF-L2 YHF-N3
MPa
MPa
20 31.5
5
3~6
5~31.5
15
4型式与外形尺寸
换向阀的型式与外形尺寸应符合图1～图3的规定。
中0 中
H
O
O
0
8 6
H
55.555.5 113
41
4XRc3/4
113
max245
397
151 136
246
B
136
55.5,55.5
3XRc3/4
82 82
4X$14
O 中
+
D
HO Rc3/4 博
2
O
O ?
O
说明：
贮油器接口：一安装孔：压力调节螺栓：螺塞（安装蓄能器用）：
管路Ⅱ回油口： 2- 管路I出油口：
6
7
管路Ⅱ出油口：管路I回油口：换向阀行程开关：
3
9
4
10- 泵接口。
5
图1YHF-L1换向阀
2 JB/T133202017
max159
中
16 63
2222/4X
Rc1/4
R1/4
95
4XM16
59
2
10
37
(73)
中
14XM8
说明： 1—回油管路压力检查口； 2—安装孔：
6- 安全阀安装孔： 1 管路I出油口： 8- 管路I回油口： 9
一换向阅行程开关；
3
一抗背压接口螺塞： 5-压力调节螺栓：
管路Ⅱ回油口：
4-
10 一管路Ⅱ出油口。 图2YHF-L2换向阀
中
Rc1/4
88888888
2XG3/8
? @
5
电卤南
?
口
中
D
5
3
2x11
24.5 80 92 145
Rc1/2
200
说明：
一换向阀行程开关： 2——管路I出油口： 3—压力调节螺母： 4- 一管路出油口：
一压力表：
1一
5
6—泵接口： 7—贮油器接口： 8—安装孔图3YHF-N3换向阀
3 JB/T13320—2017
5技术要求
5.1外观质量
换向阀的外观表面应清洁，应无锈蚀、损伤等缺陷。 5.2耐压性
YHF-L1和YHF-L2在1.25倍公称压力下，YHF-N3在1.15倍公称压力下，应无零件损坏等异常现象。 5.3密封性
在公称压力下，换向阀各部件不应出现外泄漏。 5.4动作
在公称压力下，换向阀换向动作顺畅，无阻滞。 5.5 5内部漏
试验温度为16℃～20℃时，在公称压力下，换向阀的内部泄漏量要求：YHF-L1换向阀在10mL/min 以下，YHF-L2换向阀在5mL/min以下，YHF-N3换向阀在15mL/min以下。如在此试验温度以外时，内部泄漏量要求在表2规定数值以下。
表2 内部泄漏量参数
单位为毫升每分
6~10 11~15 16~20 21~25 26~30 31~35 36~40 6
温度℃ 1~5 YHF-L1
14 7 18
18 9 20
22 11 25
29 14.5 33
3 4 12
10 5 15
4 2 5
YHF-L2 YHF-N3 5.6压差
3 8
在公称压力下，换向阀出油口I、出油口I之间的换向压差对于换向阀YHF-L1和YHF-L2要求在 1MPa以内，对于换向阀YHF-N3要求在3MPa以内。 5.7行程开关
行程开关应动作灵活、发讯可靠。 5.8 表面涂装
换向阀的表面涂装应符合JB/T5000.12的规定。 5.9寿命
换向阀在公称压力下，以2次/min的频率换向应不少于100000次。耐压性低于公称压力或内部池
漏量和换向压差超出规定的范围，可视为换向阀达到了使用寿命极限。
6试验条件和方法
6.1试验条件 6.1.1基准温度：25℃。 4 JB/T13320—2017
6.1.2系统流量应符合表3的规定。
表3 系统流量
型号 YHF-L1 YHF-L2 YHF-N3
流量mL/min 585±5% 195±5% 585±5%
6.1.3试验介质：N46全损耗系统用油（GB/T443），寿命试验应采用锥入度不低于310（25℃，150g） 1/10mm的润滑脂。 6.2试验方法 6.2.1耐压试验：
如图4所示，在P口对于YHF-L1和YHF-L2加压至1.25倍公称压力，对于YHF-N3加压至1.15 倍公称压力，分别将出油口I、出油口Ⅱ，回油口I、回油口Ⅱ堵死各10min，要求无泄漏且指示杆动作无阻滞。此项试验应采用专用耐压试验箱进行，耐压性能应符合5.2的规定。
?
M
3
L
1
T
15
oo
O
A
13
12
17
说明：
检查装置： 2- -P口：
10- 单向阀： 11- 一定比减压阀： 12- 回油口Ⅱ：
YHF-L2换向阀：指示杆：一试验器具：
3
一出油口Ⅱ： 14- 一油箱外漏口： 15- 一压力调节螺钉： 16—YHF-L1换向阀； 17—YHF-N3换向阅。
4
13-
5- 6 一出油口I：
7——双向逆止接头： 8- 回油口I：
一油流方向：
9
图4换向阀的试验原理
5
