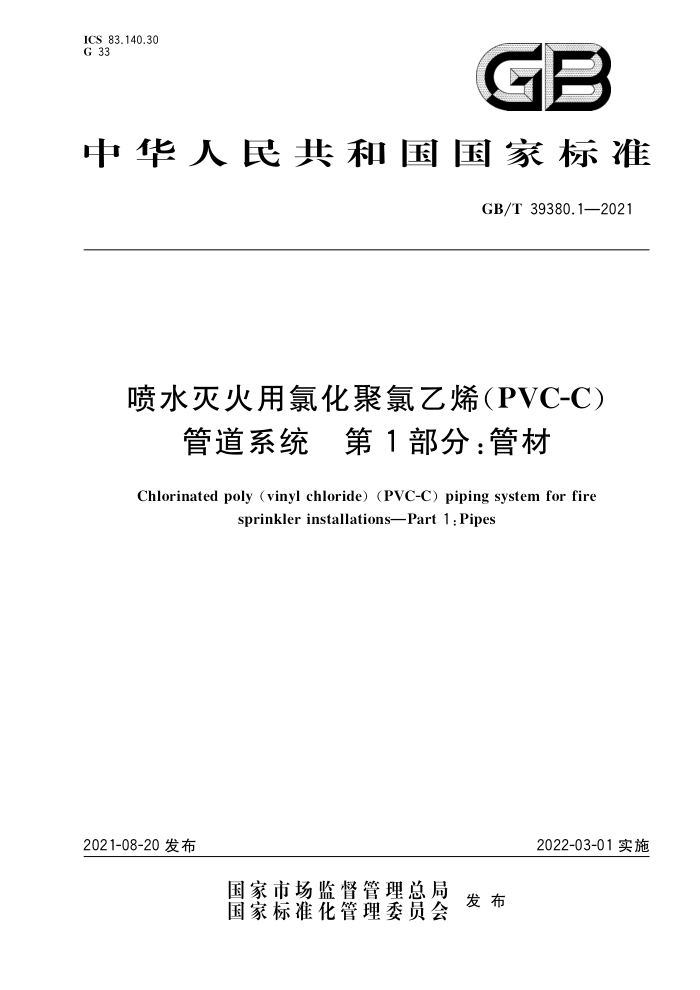

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T39380.1—2021
喷水灭火用氯化聚氯乙烯（PVC-C)
管道系统　第 1部分：管材 Chlorinated poly (vinyl chloride) (PVC-C) piping system for fire
sprinkler installationsPart 1:Pipes
2022-03-01实施
2021-08-20发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39380.1—2021
目 次
前言
II
范围 2 规范性引用文件
术语和定义、符号及缩略语· 材料要求
3
5 6 系统适用性
试验方法检验规则标志、包装、运输及贮存
7
8
13
14
U
附录A（规范性附录） 氯化聚氯乙烯(PVC-C)管材材料预测静液压强度参照曲线参考文献
15
17 GB/T 39380.1—2021
前言
GB/T39380《喷水灭火用氯化聚氯乙烯（PVC-C)管道系统》分为2个部分：
第1部分：管材；第2部分：管件。
一
本部分为GB/T39380的第1部分。 本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本部分起草单位：重庆泓一科技有限公司、永高股份有限公司、浙江伟星新型建材股份有限公司、广
东联塑科技实业有限公司、佑利控股集团有限公司、日丰企业集团有限公司、山东祥生新材料科技股份有限公司、上海远洲管业科技股份有限公司、浙江中财管道科技股份有限公司、北京建筑材料检验研究院有限公司、路博润管理（上海）有限公司、顾地科技股份有限公司。
本部分主要起草人：付志敏、黄剑、黄宝元、李统一、肖玉刚、汪磊、郭涛、周文忠、王百提、李延军、 裴一扬、李晓东。
II GB/T39380.1—2021
喷水灭火用氯化聚氯乙烯（PVC-C）
管道系统第1部分：管材
1范围
GB/T39380的本部分规定了以氯化聚氯乙烯（PVC-C)混配料为原料，经挤出成型的喷水灭火用
氯化聚氯乙烯（PVC-C)管材（以下简称“管材”)的术语和定义、符号及缩略语、材料、要求、试验方法、检验规则和标志、包装、运输及贮存。
本部分适用于GB50084一2017规定的工作压力1.2MPa、使用环境温度不低于4℃且不高于 70℃的管材，用于火灾危险等级为轻危险级、中危险级I级场所的自动喷水灭火系统。
本部分与GB/T39380的其他部分一起适用于GB50084一2017的塑料管道系统
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1036—2008塑料-30℃～30℃线膨胀系数的测定石英膨胀计法 GB/T1040.2一2006塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1633—2000 热塑性塑料维卡软化温度（VST)的测定 GB/T1843塑料悬臂梁冲击强度的测定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918塑料试样状态调节和试验的标准环境 GB/T5135.19—2010 自动喷水灭火系统第19部分：塑料管道及管件 GB/T6111一2018流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T6671—2001 热塑性塑料管材纵向回缩率的测定 GB/T 7139 塑料氯乙烯均聚物和共聚物氯含量的测定 GB/T 8802 热塑性塑料管材、管件维卡软化温度的测定 GB/T 8804.1 热塑性塑料管材拉伸性能测定第1部分：试验方法总则 GB/T 8804.2 热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯
(PVC-C)和高抗冲聚氯乙烯（PVC-HI)管材
GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T 15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T16422.2一2014塑料实验室光源暴露试验方法第2部分：氙弧灯 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T19278—2018 热塑性塑料管材、管件与阀门通用术语及其定义 GB500842017 自动喷水灭火系统设计规范 QB/T2803 硬质塑料管材弯曲度测量方法
1 GB/T39380.1—2021
3术语和定义、符号及缩略语
3.1 术语和定义
GB/T19278一2018界定的以及下列术语和定义适用于本文件。 3.1.1与几何尺寸相关的术语和定义 3.1.1.1
公称尺寸 nominal size DN 表示部件尺寸的名义数值。 [GB/T19278—2018,定义2.3.4］
3.1.1.2
平均外径 mean outside diameter dem 管道部件任一横截面的外圆周长除以3.142（圆周率）并向大圆整到0.1mm得到的值 [GB/T19278—2018,定义2.3.11]
3.1.1.3
不圆度 out-of roundness 在管道部件的同一圆形横截面上，外径（或内径）最大测量值与最小测量值之差。 注：实壁管材、管件插口端的不圆度通常指外径不圆度。 ［GB/T19278—2018,定义2.3.19］
3.1.1.4
公称壁厚 nominal wall thickness en 部件壁厚的名义值。近似等于以毫米为单位的制造尺寸。 注1：实壁管的公称壁厚等于规定的最小壁厚注2：管件的公称壁厚，用与其相同管系列S或相同标准尺寸比SDR的同规格管材的公称壁厚表示。 ［GB/T19278—2018,定义2.3.20］
3.1.1.5
允许偏差 permissible deviation 允许极限数值与规定数值（或理论数值)之间的差值。最大允许值与规定值之差（代数值)称为上偏
差，最小允许值与规定值之差（代数值称为下偏差
注：有时也称极限偏差，［GB/T19278—2018,定义2.3.1]
3.1.2与设计相关的术语和定义 3.1.2.1
爆破压力 burstpressure 在规定的温度和升压速率条件下，试样破坏前的最大试验压力。 ［GB/T19278—2018,定义2.5.1.13］
3.1.2.2
静液压应力 hydrostatic stress
2 GB/T39380.1—2021
[平均]环向应力 hoopstress a 在内部静液压作用下管壁产生的沿圆周方向的平均应力，也称环应力。 可按式（1)近似计算：
dem e mir 2e min
=PX
..(1)
式中： p dem 管的平均外径（3.1.1.2），单位为毫米（mm）；
管道所受内压，单位为兆帕（MPa）；
管的实测最小壁厚，单位为毫米（mm）。
e min 注：改写GB/T19278—2018，定义2.5.1.2。
3.1.3与材料性能相关的术语和定义 3.1.3.1
PVC-C 混配料chlorinated poly(vinyl chloride)compound 以氯化聚氯乙烯（PVC-C)树脂为主，加入必要的添加剂，经搅拌、捏合或挤出等加工制成的能直接
用于制品加工的均匀混合物。
注：其任一组分均不能以机械方式分离出来 3.1.3.2
预测静液压强度置信下限 lower confidencelimit of thepredictedhydrostatic strength O LPIL 一个与应力有相同量纲的量，是在置信度为97.5%时，与温度T和时间t对应的预期静液压强度
的置信下限，可表示为LP=（T，t，0.975）。
[GB/T19278—2018,定义2.1.7] 3.2 2符号
下列符号适用于本文件。 d。：任一点外径 dm：平均外径 demmax：最大平均外径 dem.min：最小平均外径 dn:公称外径 emin：最小壁厚 en：公称壁厚 ey：任一点壁厚 P：静液压压力 α：静液压应力（环向应力） OLPL：预测静液压强度置信下限
3.3 3缩略语
下列缩略语适用于本文件。 DN：公称尺寸（nominalsize） PVC-C氯化聚氯乙烯[chlorinatedpoly(vinylchloride)]
3
