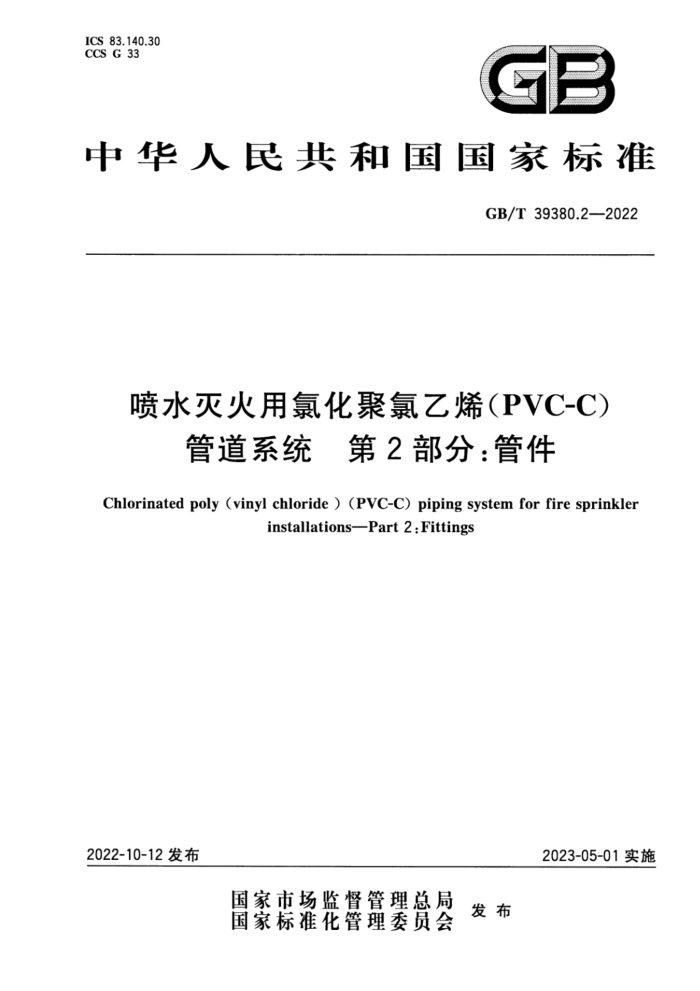

ICS 83.140.30 CCS G 33
GB
中华人民共和国国家标准
GB/T39380.2—2022
喷水灭火用氯化聚氯乙烯（PVC-C)
管道系统　第2部分：管件
Chlorinated poly (vinyl chloride ) (PVC-C) piping system for fire sprinkler
installations—Part 2:Fittings
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39380.2—2022
目 次
前言引言 1 范围 2 规范性引用文件
术语和定义、符号和缩略语· 4 材料
3
产品分类 6 要求试验方法
5
7
检验规则标志、包装、运输和贮存。
8 9
10 11 13
附录A（规范性）氯化聚氯乙烯（PVC-C)管件材料预测静液压强度参照曲线附录B（资料性） 溶剂黏结型管件安装长度（Z-长度）附录C（资料性） 法兰连接型管件典型结构及尺寸参考文献
14
15 GB/T 39380.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T39380《喷水灭火用氯化聚氯乙烯(PVC-C)管道系统》的第2部分。GB/T39380 已经发布了以下部分：
一第1部分：管材；
第2部分：管件。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本文件起草单位：重庆泓一科技有限公司、佑利控股集团有限公司、永高股份有限公司、广东联塑科
技实业有限公司、顾地科技股份有限公司、中山环宇实业有限公司、山东祥生新材料科技股份有限公司、 中国消防救援学院、北京工商大学。
本文件主要起草人：付志敏、胡旭璋、黄剑、李统一、李贤梅、曾镇国、郭涛、何安淇、项爱民。
I GB/T39380.22022
引言
氯化聚氯乙烯(PVC-C)管道耐酸碱腐蚀且不会生锈，可以解决镀锌钢管建筑消防管道系统多年使用中存在的铁氧化腐蚀而导致的管道过流面积减小甚至堵塞，火灾发生时需要高压喷水但管道供水压力不足甚至喷头堵塞等问题。氯化聚氯乙烯（PVC-C)管道系统作为建筑消防管道在美国等国外的应用已有30多年历史，国外的使用经验证明在规范施工的前提下，该产品具有很好的使用性和安全性，但在我国推广应用一直比较缓慢。
GB/T39380《喷水灭火用氯化聚氯乙烯(PVC-C)管道系统》系列标准对材料的耐压等关键技术指标均依据GB/T18252一2020（ISO9080：2012)确定，所有的定级要求、长期性能预测理论与国际标准均一致，以确保管道系统50年的安全使用寿命。
鉴于我国国内当前PVC-C混配料的开发现状及国外多年成熟的应用经验，GB/T39380同时也认可按ASTMD2837-13定级达到4120级别的PVC-C混配料制备的管材。本文件的制订参照了 UL1821、ASTMF439、ASTMF438、ASTMF437等与氯化聚氯乙烯(PVC-C)管道相关的标准，在关键技术指标上与国外标准要求一致。
GB/T39380由两部分构成。
第1部分：管材。目的在于规范喷水灭火用氯化聚氯乙烯（PVC-C)管材产品的要求、试验方法、检验规则等相关要求；第2部分：管件。目的在于规范喷水灭火用氯化聚氯乙烯（PVC-C)管件产品的要求、试验方法、检验规则等相关要求。
-
为了保证相关产品的有效使用和推广，促进和规范行业发展，根据不同产品功能分部分制定。 关于本文件的设计、安装技术规范可参照GB50084一2017《自动喷水灭火设计规范》等相关文件。
I GB/T39380.2—2022
喷水灭火用氯化聚氯乙烯（PVC-C）
管道系统第2部分：管件
1范围
本文件规定了以氯化聚氯乙烯（PVC-C)混配料为原料，经注塑成型的喷水灭火用氯化聚氯乙烯 (PVC-C)管件（以下简称“管件”)的材料、产品分类、要求、试验方法、检验规则和标志、包装、运输和贮存。
本文件适用于GB50084规定的工作压力不大于1.2MPa、使用环境温度不低于4℃且不高于 70℃的管件，用于火灾危险等级为轻危险级、中危险级I级场所的自动喷水灭火系统。
本文件与GB/T39380的第1部分一起适用于GB50084规定的塑料管道系统。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1633—2000 热塑性塑料维卡软化温度（VST)的测定 GB/T1843塑料大 悬臂梁冲击强度的测定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918塑料 试样状态调节和试验的标准环境 GB5135.1—2019 自动喷水灭火系统第1部分：洒水喷头 GB/T5135.19—2010自动喷水灭火系统第19部分：塑料管道及管件 GB/T6111 流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T7139塑料氯乙烯均聚物和共聚物氯含量的测定 GB/T7306（所有部分）55°密封管螺纹 GB/T8802热塑性塑料管材、管件维卡软化温度的测定 GB/T8803注塑成型硬质聚氯乙烯（PVC-U)、氯化聚氯乙烯(PVC-C)、丙烯腈-丁二烯-苯乙烯三
元共聚物（ABS)和丙烯腈-苯乙烯-丙烯酸盐三元共聚物（ASA)管件热烘箱试验方法
GB/T8806塑料管道系统塑料部件尺寸的测定 GB/T15560流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T18252 2塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T39380.1一2021喷水灭火用氯化聚氯乙烯(PVC-C)管道系统 第1部分：管材 GB50084自动喷水灭火系统设计规范
1 GB/T39380.2—2022
3术语和定义、符号和缩略语
3.1术语和定义
GB/T39380.1—2021、GB/T19278—2018界定的以及下列术语和定义适用于本文件。 3.1.1
主体壁厚 wall thickness atmain body 2 管件连接部分以外的任一点壁厚。
3.2 符号和缩略语
下列符号和缩略语适用于本文件。 3.2.1符号
D:通径。 L：承口深度。 Z：安装长度。 ds：承口口部内径。 d2：承口底部内径。 e：主体壁厚。 e1：承口壁厚。
3.2.2 缩略语
DN：公称尺寸（nominalsize） PVC-C：氯化聚氯乙烯[chlorinatedpoly(vinylchloride)]
4材料
4.1生产管件所用原料应为经过定级并符合附录A规定的预测静液压强度参照曲线要求的PVC-C 混配料。PVC-C混配料按GB/T18252进行定级，将定级所得长期预测静液压强度曲线（变破坏曲线)与附录A给出的预测静液压强度参照曲线进行比对，PVC-C混配料的预测静液压强度置信下限值（oLPL)在全部温度以及时间范围内均应不小于预测静液压强度参照曲线上的对应值。混配料生产商应提供材料的长期预测静液压强度曲线及其相应数据。
注：混配料也可使用按ASTMD2837方法定级的4120级别的混配料。 管件用混配料的性能应符合表1的规定。
4.2
2 GB/T39380.2—2022
表 2 管件的壁厚
单位为毫米
承口壁厚e1 ≥3.91 ≥4.55 ≥4.85 ≥5.08 ≥5.54 ≥7.01 ≥7.62
公称尺寸DN
主体壁厚e ≥4.90 ≥5.69 ≥6.07 ≥6.35 ≥6.93 ≥8.76 ≥9.53
20 25 32 40 50 65 80
与管件配套连接的管材的公称尺寸。
.
6.3.2 管件插口的平均外径应符合GB/T39380.1一2021的管材平均外径要求 6.3.3 溶剂黏结锥形承口示意图见图1，尺寸应符合表3规定。
I
>
888888888
f
标引序号说明： D 一通径；
承口深度；
L d.l 承口口部内径： dz 承口底部内径；
-
主体壁厚；承口壁厚。
& e1
图1 溶剂黏结锥形承口示意图
表 3 溶剂黏结锥形承口尺寸
单位为毫米
承口口部内径d. 基本尺寸 允许偏差 基本尺寸 允许偏差
承口底部内径d
通径D 承口深度L 不圆度
公称尺寸DN
≥25.4 ≤0.51 ≥28.6
26.57 33.27
±0.10 ±0.13
≥17.7 ≥23.1
26.87 33.66
±0.10 ±0.13
20 25
≤0.51
