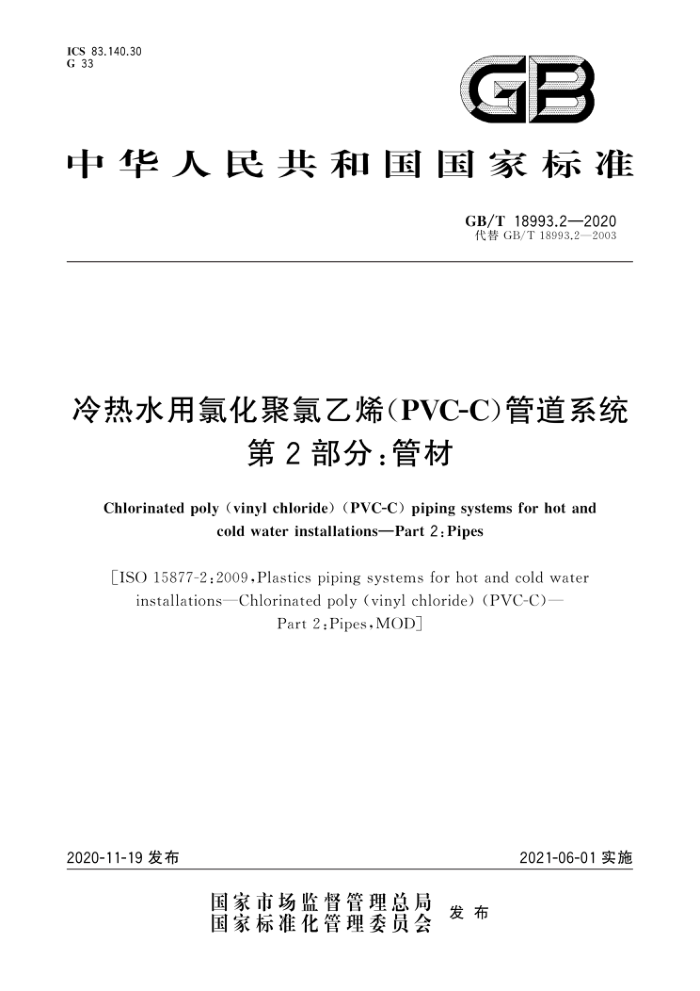

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T18993.2—2020 代替GB/T18993.2—2003
冷热水用氯化聚氯乙烯(PVC-C)管道系统
第2部分：管材
Chlorinated poly(vinylchloride)(PVC-C)pipingsystems forhot and
cold water installations—Part 2:Pipes
[ISO 15877-2:2009,Plastics piping systems for hot and cold water
installations—Chlorinated poly (vinyl chloride)(PVC-C)-
Part2:Pipes,MOD
2021-06-01实施
2020-11-19发布
国家市场监督管理总局国家标准化管理委员会
发布 中华人民共和 国
国家标准
冷热水用氯化聚氯乙烯（PVC-C)管道系统
第2部分：管材 GB/T18993.2—2020
￥
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2020年11月第一版
*
书号：155066·1-65979
版权专有 侵权必究 GB/T18993.22020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国料制品标准化技术委员会（SAC/TC48）归口。 本部分起草单位：广东联塑科技实业有限公司、中山环字实业有限公司、永高股份有限公司、佑利控
股集团有限公司、福建亚通新材料科技股份有限公司、南塑建材塑胶制品（深圳）有限公司、福建集友塑料有限公司、浙江中财管道科技股份有限公司、康泰塑胶科技集团有限公司、新罡天业（集团）有限公司、 山东祥生新材料科技股份有限公司。
本部分主要起草人：李统一、普镇国、黄剑、肖玉刚、陈晓梅、王文笔、林漳鸿、王百提、张双全、 宋晓玲、郭港。
本部分所代替标准的历次版本发布情况为
GB/T18993.2—2003。
II GB/T18993.2—2020
冷热水用氯化聚氯乙烯（PVC-C)管道系统
第2部分：管材
1范围
GB/T18993的本部分规定了以氯化聚氯乙烯（PVC-C)树脂为主要原料，经挤出成型的冷热水用氯化聚氯乙烯管材（以下简称管材）的术语、定义、符号及缩略语、材料、管系列S值的选择、要求、系统适用性试验、试验方法、检验规则和标志、包装、运输及贮存
本部分与GB/T18993的其他部分一起适用于建筑冷热水用氯化聚氯乙烯（PVC-C)管道系统。 注：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (GB/T1033.12008,ISO1183-1:2004,IDT)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 (GB/T2828.12012,ISO2859-1:1999,IDT）
GB/T2918塑料试样状态调节和试验的标准环境（GB/T2918—2018，ISO291:2008，MOD） GB/T6111一2018流体输送用热塑性塑料管道系统耐内压性能的测定（ISO1167-1：2006；
ISO1167-2:2006;ISO1167-3:2007;ISO1167-4;2007,NEQ)
GB/T 6671 热塑性塑料管材纵向回缩率的测定（GB/T6671一2001，eqvISO2505：1994) GB/T8802 热塑性塑料管材、管件维卡软化温度的测定（GB/T8802一2001，eqvISO2507：
1995)
GB/T8804.1 热塑性塑料管材拉伸性能测定第1部分：试验方法总则（GB/T8804.1一2003， IS0 6295-1:1997,IDT)
GB/T8804.2热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯(PVC-U）、氯化聚氯乙烯 (PVC-C)和高抗冲聚氯乙烯(PVC：HI)管材（GB/T8804.2一2003，ISO6295-2：1997，IDT）
GB/T8806塑料管道系统塑料部件尺寸的测定（GB/T8806一2008，ISO3126：2005，IDT）
GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法（GB/T14152一2001，eqvV ISO3127:1994)
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度
（GB/T18252—2020,ISO9080:2012,IDT）
GB/T18993.1一2020冷热水用氯化聚氯乙烯（PVC-C)管道系统第1部分：总则（ISO15877-1： 2009,MOD)
GB/T18993.3—2020 冷热水用氯化聚氯乙烯（PVC-C)管道系统第3部分：管件（ISO15877-3： 2009,MOD)
GB/T18993.5—2020 冷热水用氯化聚氯乙烯（PVC-C）管道系统 第5部分：系统适用性
1 GB/T18993.2—2020
(ISO15877-5:2009,MOD)
GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T21300 塑料管材和管件不透光性的测定（GB/T21300一2007，ISO7686：2005，IDT） QB/T2803硬质塑料管材弯曲度的测量方法 ISO13760流体输送用塑料压力管材Miner's规则 累计破坏时间的计算（Plasticspipesfor
the conveyance of fluids under pressure—Miner's ruleCalculation method for cumulative damage)
术语、定义、符号及缩略语
3
GB/T18993.1一2020、GB/T19278—2018界定的术语、定义、符号及缩略语适用于本文件。
4材料
4.1 生产管材所用的混配料应符合GB/T18993.1一2020的规定。 4.2 允许少量使用本厂生产同类产品产生的清洁回用料。 4.3 胶粘剂应是溶剂型胶粘剂，且对管道的性能无不利影响。
注：宜使用管材或管件制造商推荐的胶粘剂。
5 管系列S值的选择
管材按不同的使用条件级别和设计压力选择对应的S值，见表1。也可根据不同地域的气候条件以及相关设计的要求选用其他的温度-时间组合，在考虑了GB/T18252外推因子的情况下，并按 ISO13760的规定，用Miner's规则计算出该温度-时间组合的设计应力p，进而得到对应的管系列S。
管系列S和Sealemax的推导参见附录C。
表1PVC-C管材管系列S的选择
管系列S
设计压力Pp
级别1 p=4.38 MPa
级别2 のp=4.16 MPa
MPa 0.6 0.8 1.0
6.3 5 4
6.3 5 4
6 要求 6.1颜色
管材颜色一般为米黄色，其他颜色由供需双方协商确定。 6.2外观
管材表面颜色应均匀一致，不应有明显色差。
2 GB/T18993.2—2020
管材的内外表面应光滑、平整，不应有凹陷、气泡、杂质及其他影响性能的表面缺陷。 管材端面应切割平整并与管材的轴线垂直。 6.3 规格及尺寸 6.3.1 管材规格用管系列S、公称外径d，X公称壁厚e.表示。
示例：管系列S5、公称外径为32mm、公称壁厚为2.9mm表示为 S5 d, 32Xen2.9
6.3.2 管材的公称外径、平均外径以及管系列S对应的公称壁厚en，见表2。
表 2 管材管系列和规格尺寸
单位为毫米
管系列 S5 公称壁厚e 2.0 2.3
平均外径
公称外径 d. 20 25 32 40 50 63 75 90 110 125 140 160
S4
S6.3
d eomsin 20.0 25.0 32.0 40.0 50.0 63.0 75.0 90.0 110.0 125.0 140.0 160.0
demmx 20.2 25.2 32.2 40.2 50.2 63.3 75.3 90.3 110.4 125.4 140.5 160.5
2.0 2.0 2.4 3.0 3.7 4.7 5.6 6.7 8.1 9.2 10.3 11.8
2.3 2.8 3.6 4.5 5.6 7.1 8.4 10.1 12.3 14.0 15.7 17.9
2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6
6.3.3 管材长度 一般为4m，也可由供需双方协商确定。 长度不应有负偏差。 6.3.4 管材的不圆度应符合表3的规定
表3 不圆度
单位为毫米
公称外径 d. 20 25 32 40 50 63
公称外径 d. 75 90 110 125 140 160
不圆度 ≤1.2 ≤1.2 ≤1.3 ≤1.4 ≤1.4 ≤1.5
不圆度 ≤1.6 ≤1.8 ≤2.2 ≤2.5 ≤2.8 ≤3.2
3 GB/T18993.2—2020
6.3.5 管材弯曲度应符合表4的规定。
表4 弯曲度
公称外径d.
弯曲度 % 不规定 ≤1.0
mm d.≤32 32 6.3.6 管材的壁厚偏差应符合表5的规定。
表 5 壁厚的偏差
单位为毫米
公称壁厚 es 1.0 公称壁厚 en 10.0 允许偏差
允许偏差
+8.4 +0.5 +0.6 + 0.7 +0.8 +89 O
+1:3
+#:4 +1.5 +t6 +1.8 +9 +3:0
0
0
0 0
+3 +1:2
6.4 静液压强度
管材的静液压强度应符合表6的规定。
表6 6静液压强度
试验参数试验时间
项目
要求
试验温度
静液压应力
℃ 20 95 95
MPa 43.0 5.6 4.6
h 1 165 1 000
静液压强度
无破裂、无渗漏
1 6.5 物理力学性能
管材的物理力学性能应符合表7的规定。
4
