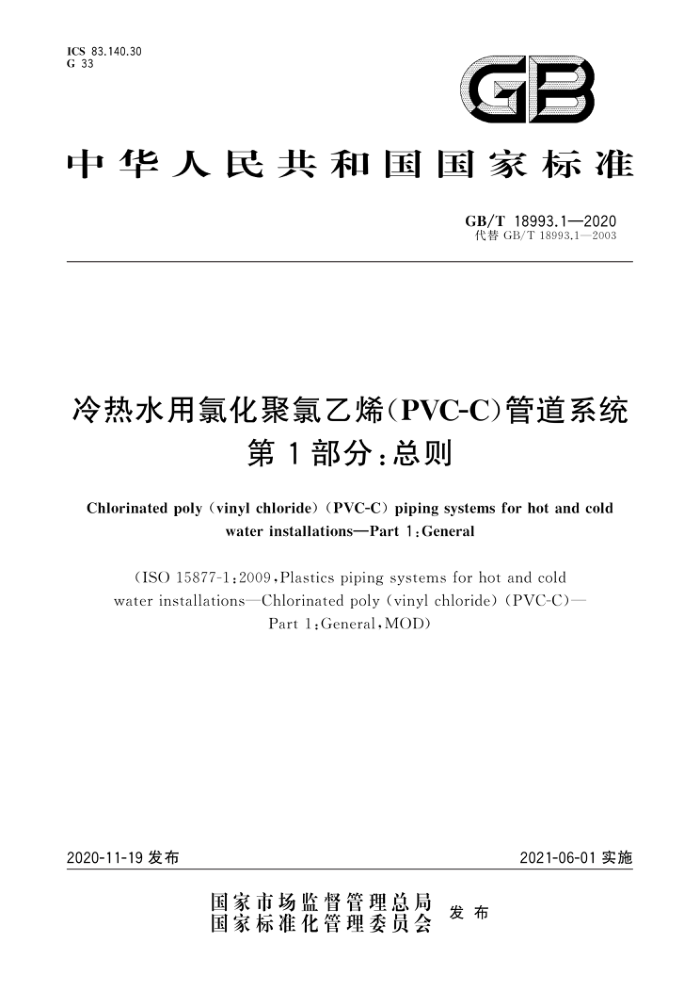

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T18993.1—2020 代替GB/T18993.1—2003
冷热水用氯化聚氯乙烯(PVC-C)管道系统
第1部分：总则
Chlorinatedpoly(vinylchloride)(PVC-C)piping systemsforhot and cold
waterinstallationsPart1:General
(ISO 15877-1:2009,Plastics piping systems for hot and cold water installations—Chlorinated poly (vinyl chloride)(PVC-C)-
Part 1:General,MOD)
2020-11-19发布
2021-06-01实施
国家市场监督管理总局 发布国家标准化管理委员会 GE/T18993.1—2020
前育
GB/T18993《冷热水用氯化聚氢乙烯（PVC-C)管道系统》分为5个部分 ——第1部分：总则；第2部分：管材： —第3部分：管件， —第4部分：阀门， —第5部分：系统适用性。 本部分为GB/T18993的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18993.1一2003《冷热水用氢化聚氯乙烯（PVC-C)管道系统 第1部分：总则》。
与GB/T18993.1一2003相比。主要技术变化如下。
一修改了范围（见第1章。2003年版的第1章）；一修改了术语和定义、符号、缩略语（见第3章。2003年版的第3章）； ——修改了混配料的要求（见5。1、5.2，2003年版的5。4），一修改了氯化骤氯乙烯（PVC-C)树脂混配料的氯含量的要求。以及生产管材和管件的氯化聚氯
乙烯（PVC-C）混配料的氯含量的要求（见5.3，2003年版的5。2）； —删除了材料回用料的规定（见2003年版的5.3）：一将2003年版的附录A调整为附录C（见附录C）一—增加了规范性附录“氯化聚氯乙烯（PVC-C）材料耐故障温度Tml的验证试验方法”（见
附录D)。 本部分使用重新起草法修改采用ISO15877-1：2009《冷热水用塑料管道系统 氯化聚氯之烯
(PVC-C）第1部分：总则》。
本部分与ISO15877-1：2009相比在结构上有较多的调整，附录A中列出了本部分与ISO15877- 1：2009的章条编号对系一览表。
本部分与IS015877-1：2009相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示。附录B中给出了相应技术差异及其原因的一览表。
本部分做了下列编辑性修改：一将标准名称修改为《冷热水用氯化聚氯乙烯（PVC-C)管道系统第1部分：总则》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑制品标准化技委员会（SAC/TC48）归口。 本部分起章单位：中山环学实业有限公司、广东联塑科技实业有限公司、永高股份有限公司、措建集
友塑料有限公司、南塑建材塑胶制品（深圳）有限公司、康泰塑胶科技集团有限公司、佑利控股集团有限公司、新疆天业（集团）有限公司、山东祥生新材验科技股份有限公司。
本部分主要起草人：普镇国、李统一、孙华丽、林漳湾、王文肇、张双全、朝旭造、朱晓玲、郭涛本部分所代替标准的质次版本发布情况为 GB/T18993.1—2003。
1 GB/T18993.1—2020
冷热水用氯化聚氯乙烯（PVC-C)管道系统
第1部分：总则
1范围
GB/T18993的本部分规定了冷热水用氯化聚氯乙烯(PVC-C)管道系统的术语和定义、符号、缩略语、使用条件级别、材料和卫生要求。
本部分与GB/T18993的其他部分一起适用于建筑冷热水用氯化聚氯乙烯（PVC-C)管道系统。 注1：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品注2：有关冷热水用氯化聚氯乙烯管材和管件的连接件，以及氯化聚氯乙烯管材和管件与其他塑料或非塑料部件连
接方面的信息可查阅GB/T18993有关部分以及其他标准文件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2918 塑料试样状态调节和试验的标准环境（GB/T2918一2018，ISO291:2008，MOD) GB/T 7139 塑料氯乙烯均聚物和共聚物氯含量的测定（GB/T71392002，eqvISO1158：
1998)
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度
(GB/T18252—2020,ISO9080:2012,IDT)
GB/T19278一2018热塑性塑料管材、管件与阀门 通用术语及其定义
3术语和定义、符号、缩略语
3.12 术语和定义
GB/T19278一2018界定的以及下列术语和定义适用于本文件。为了便于使用.以下重复列出了
GB/T19278一2018中的一些术语和定义
3.1.1与几何尺寸相关的术语和定义 3.1.1.1
公称外径 nominal outside diameter d. 管材或管件插口部位外径的名义值。 [GB/T19278—2018,定义2.3.8]
3.1.1.2
（任一点）外径 outside diameter (at any point) d. 在管道部件垂直于轴向的横截面上，过圆心的直线与截面外轮廓的两个交点之间的距离。
1 GB/T18993.1—2020
[GB/T19278—2018,定义2.3.9] 3.1.1.3
平均外径 mean outside diameter dem 管道部件任一横截面的外圆周长除以3.142（圆周率）并向大圆整到0.1mm得到的值。 [GB/T19278—2018,定义2.3.11]
3.1.1.4
最小平均外径 minimum mean outside diameter d em min 平均外径的最小允许值。 注：实壁管或管件插口的允许最小平均外径等于其公称外径 [GB/T19278—2018,定义2.3.12]
3.1.1.5
最大平均外径 maximum mean outside diameter d em.max 平均外径的最大允许值。 [GB/T19278—2018,定义2.3.13]
3.1.1.6
承口平均内径 mean inside diameter of socket d sm 承口规定部位的平均内径。 [GB/T19278—2018,定义2.3.16]
3.1.1.7
不圆度 out-of roundness 在管道部件的同一圆形截面上，外径（或内径)最大测量值与最小测量值之差。 注：实壁管材、管件插口端的不圆度通常指外径不圆度。 [GB/T19278—2018,定义2.3.19]
3.1.1.8
公称壁厚 nominal wall thickness en 部件壁厚的名义值，近似等于以毫米为单位的制造尺寸。 注1：实壁管的公称壁厚等于规定的最小壁厚。 注2：管件的公称壁厚，用与其相同管系列S或相同标准尺寸比SDR的同规格管材的公称壁厚表示。 [GB/T19278—2018,定义2.3.20]
3.1.1.9
（任一点）壁厚 wall thickness(at any point) ey 管道部件上任一点处内外壁间的径向距离注：壁厚的最大（或最小)规定值，称为最大（或最小)壁厚，用emax（或emin）表示。 [GB/T19278—2018,定义2.3.21］
3.1.1.10
管系列 pipe series s 2 GB/T18993.1—2020
与公称外径和公称壁厚有关的无量纲数，按式（1)或式（2）计算并按一定规则圆整。
d.en
S :
...(1 )
2en
S = SDR-1
...( 2 )
2
注：对于均质材料的压力管材，存在以下关系：S=/P，其中P是内压，是内压在管壁内引起的[平均］环向
应力。 [GB/T19278—2018，定义2.3.29]
3.1.2与使用条件有关的术语和定义 3.1.2.1
静液压应力 hydrostatic stress [平均]环向应力 hoop stress a 在内部静液压作用下管壁产生的沿圆周方向的平均应力，也称环应力。 可按式(3)近似计算：
α=P×d-em
.(3)
2emin
式中： P dem 管的平均外径，单位为毫米（mm）；
管道所受内压，单位为兆帕（MPa）；
管的最小壁厚，单位为毫米（mm）。
E min [GB/T19278—2018，定义2.5.1.2]
3.1.2.2
设计温度 design temperature Tp 管道系统设计时，预期在正常工作状态下承受的温度或温度-时间组合。 [GB/T19278—2018,定义2.5.1.8
3.1.2.3
最高设计温度 maximum design temperature T max 正常操作期间（包括启动/关闭操作）管道预期承受的最高温度，通常是仅在短时间内出现的可以接
受的最高温度，即设计温度的最高值。
注1：不包括异常情况，例如故障温度。 注2：改写GB/T19278—2018,定义2.5.1.9。
3.1.2.4
故障温度 malfunction temperature T mal 管道系统超出控制极限时出现的最高温度 [GB/T19278—2018,定义2.5.1.10]
3.1.2.5
冷水温度 cold water temperature T old
3 GB/T18993.1—2020
在冷热水输送管道系统中，输送25℃以下冷水的温度。 注：设计时使用20℃为设计参数。 [GB/T19278—2018,定义2.5.1.11]
3.1.3与材料有关的术语和定义 3.1.3.1
预测静液压强度的置信下限 lower confidence limit of the predicted hydrostatic strength 静液压强度预测下限 O LPL 一个和应力相同量纲的量，是在置信度为97.5%时，与温度T和时间t对应的预期静液压强度的
置信下限，可表示为0L.Pl.=（T，t，0.975）。
[GB/T19278—2018,定义2.1.7
3.1.3.2
总体使用（设计）系数 overall service(design)coefficient C 一个大于1的数值.它的取值考虑了使用条件的影响以及管道部件在系统中的特性是在材料置
信下限所包含因素之外考虑的安全裕度。
注1：GB/T18475规定了特定材料的总体使用（设计)系数的最小值，以及确定C值时还应考虑的其他因素。 注2：改写GB/T19278—2018，定义2.5.1.3。
3.1.3.3
设计应力 design stress OD 规定条件下的允许应力。 注：在塑料管材强度设计中，与设计温度Tp、设计寿命t对应的设计应力p=CRST./C,CRST.是与T、t对应的
分级要求强度，C是总体设计（使用)系数。特别地，对于20℃、50a寿命的设计，6=MRS/C，MRS是材料的最小要求强度。有时还将计算值向R20优先数圆整。
[GB/T19278—2018,定义2.5.1.4] 3.2符号
下列符号适用于GB/T18993（所有部分）。 C：总体使用（设计）系数。 d。：任一点外径。 dm：平均外径。 dem.max：最大平均外径。 demmin：最小平均外径。 d.：公称外径， dsm：承口平均内径。 emx：最大壁厚。 emin：最小壁厚。 en：公称壁厚。 ey：任一点壁厚。 P：管道所受内压。 Pp：设计压力。 4
