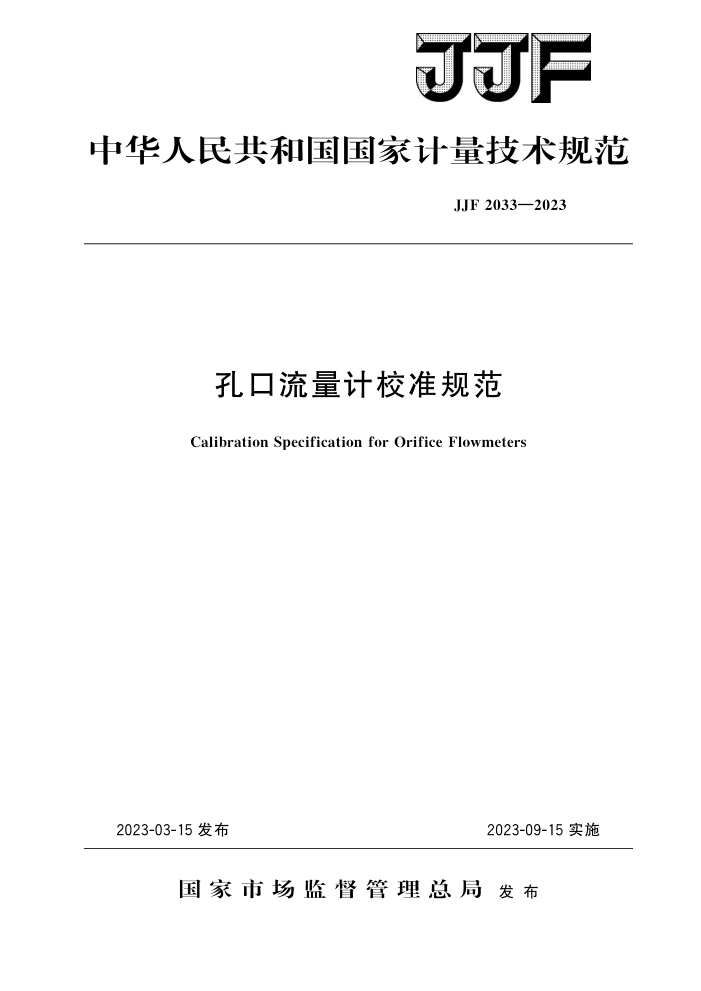

中华人民共和国国家计量技术规范
JJF 2033—2023
孔口流量计校准规范
Calibration Specification for Orifice Flowmeters
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJF2033—2023
孔口流量计校准规范
JJF 2033—2023
Calibration Specification for Orifice Flowmeters
归口单位：全国流量计量技术委员会主要起草单位：湖北省计量测试技术研究院
中国计量科学研究院
河北省计量监督检测研究院
参加起草单位：青岛崂应环境科技有限公司
武汉市天虹仪表有限责任公司
本规范委托全国流量计量技术委员会负责解释 JJF2033—2023
本规范主要起草人：
万丽芬（湖北省计量测试技术研究院）
高峰（中国计量科学研究院）牛立娜（河北省计量监督检测研究院）
参加起草人：
关瑜（青岛崂应环境科技有限公司）
范新峰（武汉市天虹仪表有限责任公司）尹彦臻（湖北省计量测试技术研究院）戚润东（中国计量科学研究院）
学兔兔wbzfxWcom标准下载 JJF2033—2023
目
录
引言
(Ⅱ) 1) (1) (1) (1) (1 ) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (7) (7) (8) (9) (13) (15)
范围· 2 引用文件 3术语和定义· 3.1 术语.. 3.2 计量单位 4概述： 4. 1 工作原理· 4.2 组成·· 4.3用途· 5计量特性 5.1 示值误差： 5.2重复性· 6校准条件 6.1环境条件 6.2 校准介质· 6.3 测量标准及配套设备 7 校准项目和校准方法.· 7. 1 校准项目· 7. 2 校准方法 8 校准结果的表达·· 9 复校时间间隔· 附录A 孔口流量计校准原始记录附录B 示值误差不确定度评定附录 C 流量计系数的不确定度评定附录D 校准证书内页信息
1
学兔兔wwbzfxWcom标准下载 JJF2033—2023
引言
JJF1001《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性文件。本规范参照国际建议OIMLR137-1&2：2012《气体流量计》（Gasmeters）和 JJG640一2016《差压流量计》，并结合我国孔口流量计的技术水平及行业现状编制而成，
本规范为首次发布。
=
学兔兔wwwbzfxWcom标准下载 JJF2033—2023
3.2.3 压力单位：帕［斯卡」，符号Pa，或千帕，符号kPa。 3.2.4 温度单位：摄氏度，符号℃，或开［尔文」，符号K。 3.2.5 时间单位：小时，符号h；或分钟，符号min；或秒，符号s。 4概述 4.1工作原理
流量计用于气体体积流量的测量流量计是以值努利方程和流动连续性方程为依据：当被测气体流经节流件时：其下
游的压力产生变化，与大气压产生差压，根据差压、流体密度等，由公式（1）得到气体的体积流量。
q=Ke3 πd2 2△p
(1)
4~ o
式中： q 流量计瞬时体积流量，m"/h； K 流量系数；
可膨胀系数：
E
d——节流件的开孔直径，mm； △p- 孔口前后差压值，Pa； 0 流体密度，kg/m"。
/2元d2
：则公式（1）可记为：g=K，×/△p。
设K，=Ke
4/p
流量计常用模型公式：g=KX/△和g=K×/△十b。流量与差压的开方呈线性关系，K，和b为流量计系数，用于修正流量计测量误差（b通常用于流量计校零）。 4.2组成
流量计由一次装置（包括节流件、取压孔和后端直管段）和二次装置（差压传感
器、绝压传感器、温度传感器、微处理器、显示部分等）组成（如图1所示）。二次装置中差压传感器用于测量流量计两端的差压值（正端接大气、负端接流量计取压孔）；绝压传感器和温度传感器为选配件，绝压传感器用于测量环境大气压，温度传感器用于测量环境温度。
2
学兔兔wbzfxWcom标准下载 JJF2033—2023
显示部分
差压传感器
微处理器
DP
节流件
压
绝压传感器
温度传感器
一次装置
二次装置(孔口流量计显示仪)
图1流量计的组成
4.3用途
流量计主要用于测量颗粒物采样器等的气体体积流量，广泛应用于环保等领域中。
5 计量特性 5.1 示值误差
流量计的准确度等级和最大允许误差通常用表1表示。
表1准确度等级和最大允许误差
1. 0 ±1.0%
准确度等级最大允许误差
1. 5 ±1. 5%
5.2重复性
流量计的重复性不得超过最大允许误差绝对值的1/3。 注：以上指标不适用于合格性判定，仅供参考。
6 校准条件 6.1环境条件 6.1.1环境温度：（5～45）℃； 6.1.2相对湿度：≤85%； 6.1.3大气压：一般为（86～106）kPa； 6.1.4无明显的电磁干扰、无明显的机械振动。 6.2校准介质
校准介质应为洁净空气。 6.3测量标准及配套设备
测量标准及配套设备均应有有效的检定/校准证书，
3
