JJF(鄂) 64-2020 差阻式读数仪校准规范 JJF

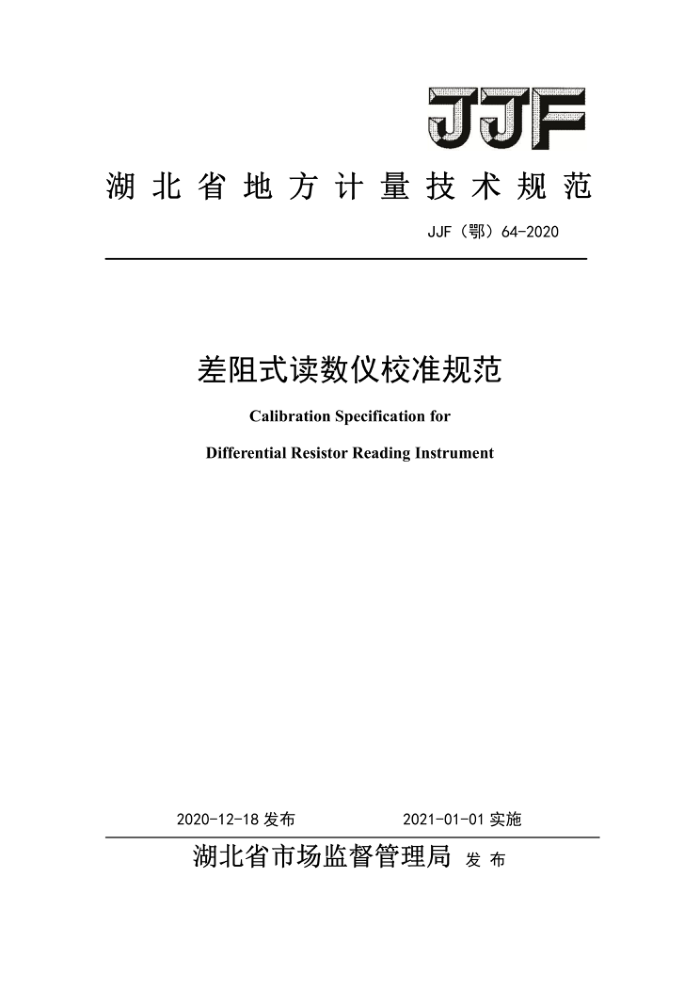

湖北省地方计量技术规范
JJF(鄂)64-2020
差阻式读数仪校准规范
CalibrationSpecificationfor
Differential Resistor Reading Instrument
2020-12-18发布湖北省市场监督管理局 发 布
2021-01-01实施 JJF(鄂)64—2020
差阻式读数仪校准规范
JJF(鄂)64—2020
Calibration Specification for
Differential Resistor Reading Instrument
归口单位:湖北省市场监督管理局主要起草单位:武汉地震计量检定与测量工程研究院
中国地震局地震研究所
本规范委托武汉地震计量检定与测量工程研究院负责解释 JJF(鄂)64—2020
本规范主要起草人:
张鑫(武汉地震计量检定与测量工程研究院)何浩鹏(中国地震局地震研究所)李冀(中国地震局地震研究所)
参加起草人:
刘海波(中国地震局地震研究所)
洪卫(武汉地震计量检定与测量工程研究院)
郭辰(武汉地震计量检定与测量工程研究院)龚鸣(中国质量认证中心武汉分中心) JJF(鄂)64—2020


引言 1范围. 2引用文件. 3术语. 4概述. 5计量特性. 5.1电阻比最大允许误差.. 5.2电阻和最大允许误差 5.3芯线电阻对示值的影响. 6校准条件 6.1环境条件 6.2测量标准及其他设备, 7校准项目和校准方法. 7.1校准前准备工作 7.1.1外观质量与功能检查, 7.1.2标准器的准备工作. 7.2电阻比示值误差 7.3电阻和示值误差. 7.4芯线电阻对示值的影响. 8校准结果 9复校时间间隔. 附录A电阻比示值误差测量不确定度评定示例(比较法)附录B电阻比示值误差测量不确定度评定示例(直接测量法)附录C校准证书信息及校准记录参考格式,附录D电阻比标准装置校准方法
II
2
2
/
2
.3
3
3
3
3
3
.3
3
5
.6
.6
6
.7
.9
11
14 JJF(鄂)64—2020
引言
JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、 JJF1094《测量仪器特性评定》及JJF1071《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列文件。
本规范主要参考DL/T1742-2017 《差动电阻式仪器测量仪表》相关技术要
求。
本规范为首次制定。
II JJF(鄂)64—2020
差阻式读数仪校准规范
1范围
本规范适用于采用五芯制测量方式的差动电阻式读数仪、电阻比指示仪(以下简称“读数仪”)的校准,电位计读数仪等其他电阻比式传感器读数仪表的校准可参照使用。
2引用文件
本规范引用下列文件: DL/T1742-2017差动电阻式仪器测量仪表 DL/T1254-2013差动电阻式监测仪器鉴定技术规程凡是注日期的引用文件,仅注日期的版本适用于本规范。
3术语 3.1芯线电阻
连接读数仪与传感器线缆(水工电缆)的电阻。 3.2电阻比
读数仪测得两串联电阻阻值的比值,通常为红绿端连接电阻阻值与红黑端连接电阻阻值之比。 3.3电阻和
读数仪测得两串联电阻阻值之和,通常为红绿端连接电阻阻值与红黑端连接电阻阻值之和。
4概述
读数仪被广泛应用于大坝与岩土工程的安全监测之中,用于测量预先安置的
差动电阻式传感器(简称差阻式传感器)的电阻比与电阻和,以获取结构内部的应变、应力、温度等监测数据。
读数仪主要由接线柱、操作面板、显示屏、微控制器、电源、测量模块等组成,如图1所示。
I JJF (鄂)64—2020
电源
测量模块
微控制器
显示屏
接线柱
操作面板
图1差阻式读数仪组成示意图
读数仪在工作状态下,由内部恒流源通过蓝、白接线端子及水工电缆向差阻
式传感器提供恒定电流,使用内置高阻抗电压表测量差阻式传感器两电阻R,与
R2分得电压之比兰即为差阻式传感器的电阻比,其工作原理如图2所示。
L
电缆电阻ri 电缆电阻r2i
接线柱
V商内阻
R
Rz
电压表
电缆电阻n; 红
高内阻 恒流源Is
Ri
电压表
电缆电阻r!
电缆电阻rs
读数仪
!差阻式传感器!
水工电缆
图2差阻式读数仪工作原理示意图
5计量特性
5.1电阻比最大允许误差
电阻比最大允许误差:±2×10-4。 5.2电阻和最大允许误差
电阻和最大允许误差:土0.032。 5.3芯线电阻对示值的影响
芯线电阻不大于150Q时,电阻比示值变化不超过1×104,电阻和示值变化不超过0.012。 注:以上指标不用于合格性判别,仅供参考。
2 JJF(鄂)64—2020
6校准条件 6.1环境条件
1)环境温度:(20士5)℃,每小时变化不大于1℃。 2)环境相对湿度:25%~75% 3)其它条件:校准应在无电磁于扰的环境下进行。
6.2测量标准及其他设备
测量标准及设备见表1,允许使用满足测量不确定度要求的其他测量标准及设备进行校准。
表1测量标准及其他设备
序号 1*
设备名称
技术要求
应具有4线制直流电阻测量功能测量范围:(0.1~200)2,准确度等级:0.01级测量范围:(0.1~200)2,准确度等级:1.0级 1502测量点MPE:±52
数字多用表
2 3 4*
直流电阻箱直流电阻器电阻比标准装置 电阻比MPE:±0.00005,电阻和MPE:±0.012
*备注:直接测量法不需要1,比较法不需要4
7校准项目和校准方法
7.1校准前准备工作 7.1.1外观质量与功能检查
开机检验,读数仪应无影响测量性能的电气、机械故障和损伤。 7.1.2标准器的准备工作
校准前应对读数仪进行开机预热至工作稳定状态。采用比较法进行校准时,
应对数字多用表进行充分预热,对于具有偏移补偿电阻测量功能的多用表,应开启此项功能,不具备此项功能的,在电阻测量时,应采用感测端正反接的方式,对正反测结果取平均值。 7.2电阻比示值误差
根据被校读数仪的测量范围和准确度指标,可采用直接测量法、比较法进行校准,电阻比校准点应包括读数仪标称测量范围的上、下限。电阻比0.95~1.05 范围内校准点不少于10个,本项校准时,电阻和应在(70~90)2。
3
