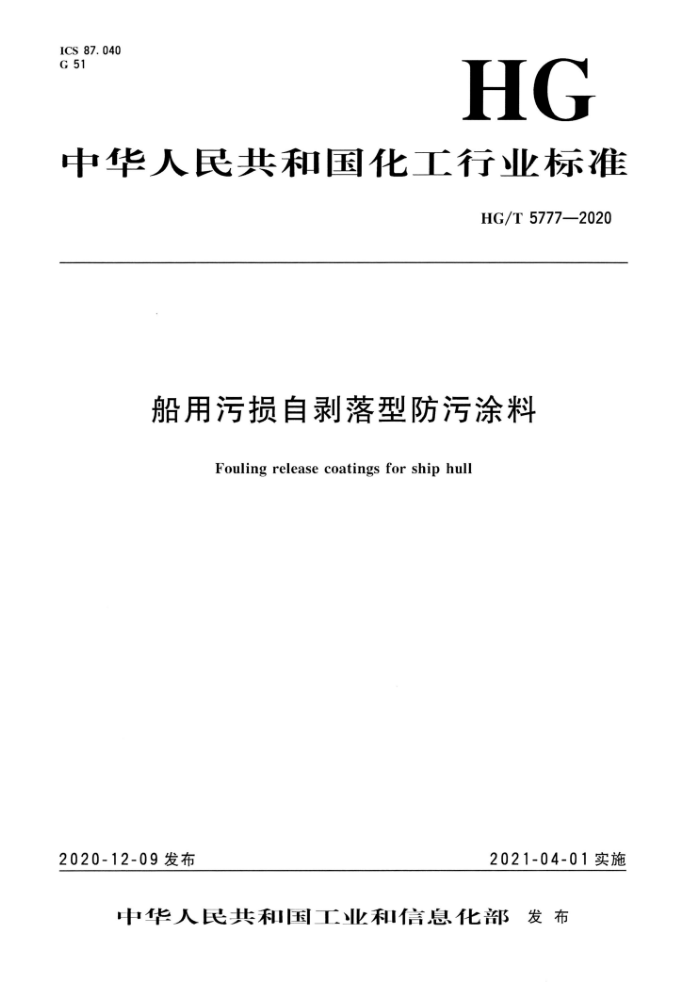

ICSB7.040 G51
HG
中华人民共和国化工行业标准
1C/ 577-2020
船用污损育剥落型防污涂料
Foulbrg cdkeasa coathgs For sdp hll
2021-04-01卖施
2020-12-09发布
中民和国和信意化都 发帘 HG/T5777--2020
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 本标准起草单位：中国船舶重工集团公司第七二五研究所、中海油常州涂料化工研究院有限公
司、中航百幕新材料技术工程股份有限公司、信和新材料股份有限公司、海虹老人涂料（昆山）有限公司、宁波飞轮造漆有限责任公司、浙江飞鲸新材料科技股份有限公司、深圳市妍倩科技有限公司、 冶建新材料股份有限公司、中国科学院宁波材料技术与工程研究所、青岛兴国涂料有限公司、无锡市海轮涂料有限公司、中涂化工（上海）有限公司、广东省珠海市质量计量监督检测所、湖南松井新材料股份有限公司、常州光辉化工有限公司。
本标准主要起草人：谢志鹏、陈丰、王晶晶、商汉章、张志伟、荆夕庆、方指利、颜朝明、蔡佳祥、汤黎容、史优良、蒲吉斌、刘彩霞、岳晓清、朱正、蒋立琴、伍松、赵绍洪。
(13)
1 HG/T5T772020
船用污损自落型防污涂料
1范圈
本标准规定了船体设计水线以下及水线部位外表面用污损自别落型防考涂料的产品分类，要求，试验方法，检验规期以及标志，包装和贮存。
本标准适用于各类船体材料的船舶设计水载以下及水线部位的污摄自剃落型防污涂料。该涂料主要依靠涂层的表面特性产生防污效果，恒称污底易脱型防污涂料不沾污型防污涂料或污摄释放型防转涂料。
用于海上设施及相关结构设计水线以下部位的污损自剃落型防污涂料也可参考本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是往日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的明用文件，其最新版本《包括所有的修改单）适用于本文件。
GB/T1728 漆膜，腻子膜干燥时间测定法 GB/T1766-2008色漆和清漆涂层老化的评级方法 GB/T2794 胶黏刻黏度的测定单圆筒旋转黏度计法 GB/T3186 色漆：清漆和色漆与清漆用原材料取样 GB/T 5208 闪点的测定快速平衡闭杯法 GB/T5370-2007 防污漆样板浅海浸泡试验方法 GB5749 生活饮用水卫生标准 GB/T6682--2008分析实验室用水规格和试验方法 GB/T6750 色漆和清漆密度的测定比重瓶法 GB/T7789-2007 韶舶防污漆防污性能动态试验方法 GB/T7790--2008 色漆和清漆暴露在海水中的涂层耐阴极剩离性能的测定 GB/T8170---2008 数值修约规则与极限数值的表示和判定 GB/T8923.1~2011涂爱涂料前钢材表面处理表面造度的目视评定第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9269 除料黏度的测定斯托默黏度计法 GB/T9271 色漆和清漆标准试板 GB/T9274-1988色漆和清漆对液体介质的测定 GB/T9278 涂科试样状态调节和试验的温湿度 GB/T9750 涂料产品包装标志 GB/T97SL1 色漆和清漆用旋转黏度计测定黏度第1部分：以高剪切速率操作的锥板黏
度计
GB/T13288.1-2008涂覆涂料前钢材表面处理喷射清理后的钢材表面粗裤度特性 第1部分：用于评定喷射清理后钢材表面粗极度的ISO装面粗髓度比较样块的技术要求和定义
GB/T13452.22008色漆和清漆漆膜厚度的测定 GB/T13491-1992涂料产品包装通则
15)
1 TTS
T 中 AA T 电牌馆 G
FAM
平
：电
单
电度 G
12
T A
馨
美
棋
点
aa srg
EAAE 器数
tohneta 品业 s
c
PT
鳳 .
器
a
黑
yt
9
业学
通 HG/T5777---Z120
烧水粉粉
厦 目
B
绿服泽鸡中交餐试盛个国加
本起，不蛋锈欢开#落
#装网）
苹沟落，不生锈，不开机不幕、
办态模狐试发
东光荐报活务家商料气商兴
设舞草婚千摄）经就教红小养生生长旺学）中期款小生物生长旺！最摄不生生长旺学
不#推，不生锈，开照，不落蒙爱时摄生劲蓝登丽S%
#爱#试
韩服方漆取
产品摄186的妮定联样，也可商定方版最群。新样画极##验客要#觉买器诚验环城
除男有现定外就版的优态调节应驿食想的提定家男有规定外中操时河现日的试验不境应特会GB/T7的现定，其余项日的话环境换相
关检服方法标能的规定适行 5试机欢型新送31充材及座制外理
膝导有商定外餐表系的规定连用疗教原男有商定外，赋整用马口保板和维板的材质和双理应特食TI的规定，钢板经喷软精理
后：零面指宿应达到B/T823.101中瓶定的52级，表面租罐度应对到G/T13288.1 2008中规庭路中KG，蒙
商定服尚材材质盟和材处超法应在检藏提告中性服 #32 试格准餐
投声品规的组分配批雅合均电开最置规定园游化时商启制板 533#银#
除男有尚定外，按囊的规能制备试板。聚用与本标准规定不商的试被制餐方法和平质摩携应在秘搭告中注明。
求膜厚虎的想量强0B/T154客一008的瓶定进行摄量收砂钢极上的干服厚底时从试根的上部中都和厨邮范高边联至少设做处各最不季子签夜快爱：去禁任何算常高或优牌家教，取店次读数的乎品值
L
8 HG/T5777—2020
表3试板的制备
底材尺寸/mm 120×50×(0.2~0.3) 150×70×(3~6) 150×70X(3~6)
检验项目干燥时间施工性能涂膜外观、干湿交替试验 喷砂钢板动态模拟试验
底材类型马口铁板喷砂钢板
涂装要求
施涂1道，干膜厚度（60士10）μm。 按检验方法的规定进行。 按相应的涂层配套体系要求制板，具体采用的涂料品种、涂装道数、涂装间隔时间、涂层干膜厚度、样板养护时间等要求由涂料供应商提供。
喷砂钢板喷砂钢板
260X100X3 350X250X3
浅海浸泡试验
5.4测试方法 5.4.1一般规定
除另有规定外，在试验中仅使用确认为化学纯及以上纯度的试剂和符合GB/T6682一2008中三级水要求的蒸馏水或去离子水。试验溶液在试验前预先调整到试验温度。 5.4.2有机锡防污剂含量
按GB/T26085的规定进行。 5.4.3滴滴涕（DDT）含量
按GB/T25011的规定进行。 5.4.4 在容器中状态
打开容器，用调刀或搅拌棒搅拌，允许容器底部有沉淀。若经搅拌易于混合均匀，则评为“搅拌混合后无硬块，呈均匀状态”。应分别检验各组分。 5. 4.5 5密度
按GB/T6750的规定进行。应分别检验各组分。 5. 4. 6 6黏度
按GB/T2794、GB/T9269、GB/T9751.1或商定的测试方法的规定进行。应分别检验各组分。 5. 4.7 闪点
按GB/T5208的规定进行。应分别检验各组分。 5. 4. 8 3适用期
按GB/T31416一2015的规定进行。试验温度为（23土2）℃，放置商定的时间后，按5.4.4和 5.4.11的要求考察“在容器中状态”和“涂膜外观”。如果试验结果符合5.4.4和5.4.11的要求，同时在制板过程中施涂无障碍，则认为能使用，评为“通过”。 5.4.9 干燥时间
按GB/T1728的规定，表干按指触法进行，实干按压滤纸法进行。
(18)
4 HG/T5777—2020
5.4.10施工性能
采用产品规定的施涂方法涂装试板。如果施涂过程中无明显阻力，无明显气泡、拉丝、流挂等现象，则评为“施涂无障碍”。 5.4.11涂膜外观
在GB/T37356中规定的自然日光或人造日光下，目视观察试板表面有无橘皮、起皱、色斑、颗粒、缩孔等现象，如无则评为“正常”。 5.4.12干湿交替试验
试板测试前用环氧类或其他合适的涂料封边、封背。先按GB/T9274一1988中甲法的规定将试板浸入（23土2）℃人造海水或天然海水（海水应符合GB/T7790一2008中第5章的要求）中30d，取出后在GB/T9278规定的条件下放置30d，以上为1个周期。3个周期试验结束后，在GB/T37356中规定的自然日光或人造日光下目视观察试板。3块试板中应至少有2块未出现起泡、生锈、开裂、剥落现象。如出现以上涂膜病态现象，按GB/T1766一2008进行描述。 5.4.13动态模拟试验
试板测试前用环氧类或其他合适的涂料封边、封背。先将试板放入试验浮筱，按GB/T5370一 2007的规定进行浅海浸泡试验，试验时间商定（根据产品的技术要求确定，并在检验结果中注明适用的最长海港静态浸泡时间）。浅海浸泡试验结束后，在GB/T37356中规定的自然日光或人造日光下目视观察试板表面的硬壳污损生物（例如：藤壶、硬壳苔藓虫、盘管虫等）覆盖面积并拍照记录。 然后将试板移至动态试验装置，按GB/T7789一2007的规定进行动态试验，调整试板表面的线速度为（33.336±3.704）km/h［（18±2）nmile/h]，使试板连续运转至相当于航行（7408±92.6）km [（4000土50）nmile]。动态试验结束后，在GB/T37356中规定的自然日光或人造日光下目视观察试板表面保留的硬壳污损生物覆盖面积并拍照记录。3块试板中应至少有2块未出现起泡、生锈、开裂、剥落现象。如出现以上涂膜病态现象，按GB/T1766一2008进行描述。以上为动态模拟试验1 个周期。短期效产品试验时间为3个周期，中期效产品试验时间为5个周期，长期效产品试验时间为 8个周期。试验的最后1个周期应在海生物生长旺季进行。 5.4.14浅海浸泡试验
试板测试前用环氧类或其他合适的涂料封边、封背。先按GB/T9274一1988中甲法的规定将试板浸入（23士2）℃、符合GB5749规定的淡水中，浸泡时间商定。然后将试板放入试验浮筱，按 GB/T5370一2007的规定进行浅海浸泡试验。至少每180d取出试板，在GB/T37356中规定的自然日光或人造日光下目视观察试板表面的硬壳污损生物（例如：藤壶、硬壳苔藓虫、盘管虫等）覆盖面积并拍照记录。3块试板中应至少有2块未出现起泡、生锈、开裂、剥落现象。如出现以上涂膜病态现象，按GB/T1766一2008进行描述。短期效产品试验应经过1个海生物生长旺季，中期效产品试验应经过2个海生物生长旺季，长期效产品试验应经过3个海生物生长旺季。
6检验规则
6.1检验分类
产品检验分为出厂检验和型式检验。
(19)
5 HG/T 57772020
6.2 出厂检验
6.2.1 组批规则
出厂检验以批为单位，按每一贮漆槽为一批。 6. 2.2 检验项目
出厂检验项目包括在容器中状态、密度、黏度、干燥时间、施工性能。 6. 3 型式检验
6.3.1 检验周期
产品有下列情况之一时，应进行型式检验：
正常生产情况下，每4年至少进行1次型式检验，其中A型中期效产品、长期效产品的浅海浸泡试验项目每8年至少检验1次；产品新投产时；材料、工艺有足以影响产品性能的改变时；
-
一产品停产1年及以上，重新恢复生产时；一出厂检验结果与上次型式检验有较大差异时。
6. 3.2 2检验项目
型式检验项目包括本标准所列的全部技术要求。
6.4 检验结果的判定 6.4.1 检验结果的判定按GB/T8170一2008中修约值比较法的规定进行。 6. 4.2 应检项目的检验结果均达到本标准要求时，该试验样品为符合本标准要求。
7 标志、 包装和贮存
7.1标志
按GB/T9750的规定进行。在包装标志或说明书上应注明产品类别、含有的防污剂类型及含量或做出不含防污剂的声明。包装标志上应明确组分配比。 7.2包装
按GB/T13491一1992中一级包装要求的规定进行。 7.3贮存
产品贮存时应保证通风、干燥，防止日光直接照射，并应隔绝火源、远离热源。产品应根据类型定出贮存期，并在包装标志上明示。
(20)
6
