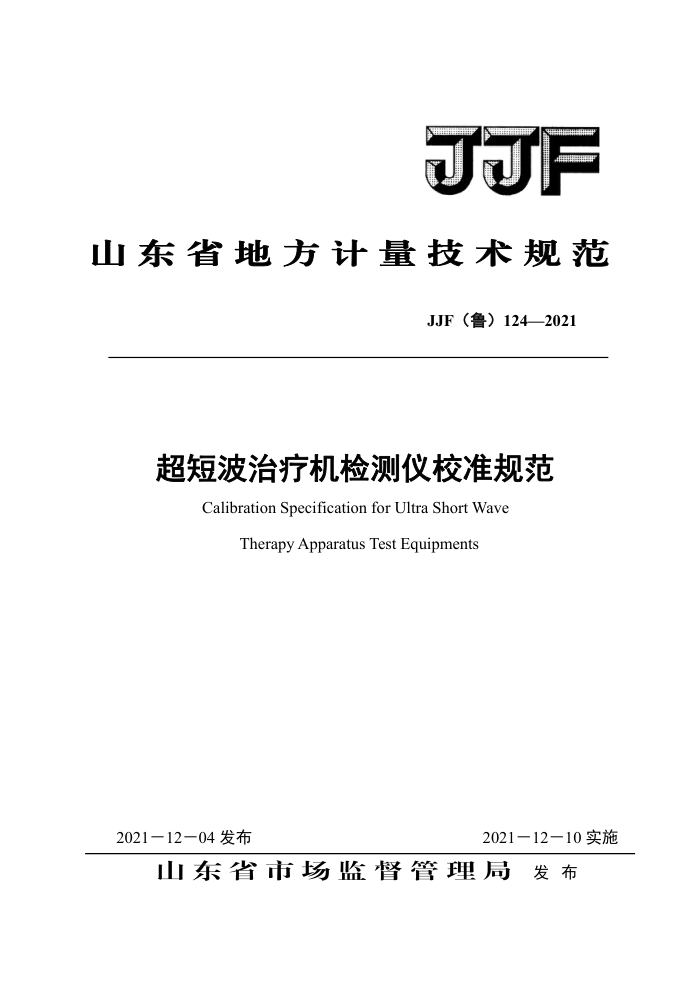

JJP
山东省地方计量技术规范
JJF（鲁）1242021
超短波治疗机检测仪校准规范
CalibrationSpecificationfor Ultra ShortWave
Therapy Apparatus Test Equipments
2021－12—10实施
2021一12一04发布
山东省市蓝督管理局 发布 JJF（鲁）124-2021
超短波治疗机检测仪校准规范 Calibration Specificationfor Ultra Short Wave
JJF（鲁）124-2021
Therapy Apparatus Test Equipments
归口单位：山东省市场监督管理局
主要起草单位：潍坊市计量测试所参加起草单位：山东省计量科学研究院
本规范委托山东省医学计量技术委员会负责解释 JJF（鲁）124-2021
本规范主要起草人：
韩杰 （潍坊市计量测试所）丛文龙 （潍坊市计量测试所）刘洋 （山东省计量科学研究院）
参加起草人：
李英会 （济南市济钢医院）于海刚 （潍坊市计量测试所）刘君明 （淄博市计量测试所）文传军 （青州市计量检定测试所） JJF（鲁）124－2021
目 录
引言 1 范围. 2 引用文件 3 术语和计量单位. 3.1超短波治疗机 3.2 超短波治疗机检测仪.. 3.3 光电流 4 概述 5 计量特性. 5.1 功率示值误差， 5.2 功率示值稳定性. 5.3 光电流示值误差.. 6校准条件 6.1 环境条件. 6.2 测量标准及其他设备. 7 校准项目和校准方法 7.1 外观及工作正常性检查 7.2 功率示值误差及稳定性.. 7.3光电流示值误差 8 校准结果表达 9 复校时间间隔，附录A校准原始记录（推荐）格式. 附录B校准证书内页（推荐）格式附录 C 测量结果不确定度评定示例.
. (II) .(1) ...(1) ..(1) ..(1) ...(1) ..(1) ..(1) .(.2) ..(2) ..(2) ....(2) ..(2) ..(2) ...(2) ...(2) ..(2) . (.) ...(3) ..(2) ...(.5) .. (4)
(7)
(9) JJF（鲁）124-2021
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JF1059.1 《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范的制定参考了JJF1491《数字式交流电参数测量仪校准规范》、JJF1587《数字多用表校准规范》、YY91086《超短波治疗设备技术条件》。
本规范为首次制定
三 JJF（鲁）124-－2021
超短波治疗机检测仪校准规范
1范围
本规范适用于额定功率（10～500）W的超短波治疗机检测仪（以下简称检测仪）的校
准。
2引用文件
本规范引用了下列文件： JJF1491 数字式交流电参数测量仪校准规范 JJF1587 数字多用表校准规范 YY91086超短波治疗设备技术条件凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范，
3术语和计量单位
下列术语和定义适用于本规范。
3.1超短波治疗机ultrashortwavetherapyapparatus
超短波治疗机是利用高频电磁场产生热量，施加于人体病灶区达到康复治疗效果的医用物理治疗仪器。 3.2超短波治疗机检测仪ultrashortwavetherapyapparatustestequipment
超短波治疗机检测仪是对超短波治疗机的计量性能参数进行检测的设备。
3.3光电流photocurrent
在模拟测量负载输出功率时，超短波治疗机检测仪内部的光电功率测量装置产生的直流电流。
4概述
超短波治疗机检测仪采用光电比较法测量超短波治疗机的功率示值误差、稳定性等计量
性能参数，也可用于超短波治疗机的出厂检验和使用中的质量控制。超短波治疗机检测仪主要由显示、调压和测量线等部分组成。
1 JJF（鲁）124－202
5计量特性
5.1功率示值误差
功率示值最大允许误差：土5%。
5.2功率示值稳定性
功率示值稳定性优于3%。 5.3光电流示值误差
光电流示值最大允许误差：土5%。
67 校准条件
6.1环境条件 6.1.1环境温度：（20±5）°C。 6.1.2相对湿度：≤75%。 6.2测量标准及其他设备 6.2.1标准功率源
标准功率源的功率测量不确定度应不大于检测仪的最大允许误差绝对值的1/3。标准功率源的功率测量范围为（10～500）W。
标准功率源在30s内的稳定度应不大于检测仪的最大允许误差绝对值的1/10，标准功率源应该有良好的屏蔽和接地，以减小外界干扰， 6.2.2数字多用表
数字多用表的电流测量不确定度应不大于检测仪的最大允许误差绝对值的1/3。数字多用表的测量范围为（1～2000）μA。数字多用表应该有良好的屏蔽和接地，以减小外界干扰。
7校准项目和校准方法
7.1工作正常性检查
在不通电的情况下，检查检测仪显示仪表、光电指示及其它配件，不应有影响检测仪的准确度或使用的机械损伤；开关和旋钮能正常使用，紧固部位不应松动，不应影响量程的设置和功能的调节。 7.2功率示值误差及稳定性
按图1所示连接检测仪与标准功率源，按照说明书开机预热稳定，随后将检测仪调节到
功率测量，然后根据检测仪的功率测量范围调节标准功率源的输出电压至额定值U~，调节标 2 JJF（鲁）124-2021
准功率源的输出电流Iz，设置功率因数cos为1.0，使得功率至校准点P，检测仪的功率
示值为P，在测量范围内均匀选取至少5个点进行功率示值误差的校准，每个点至少测量两
次取平均值Px。则检测仪的功率示值误差△，为：
Ap = Px- P
(1)
相对误差p为：
Px- Pn
×100%
(2)
Yp
PN
式中：Ap 检测仪的功率示值误差，W；
-
Px一检测仪的功率示值，W； PN -功率源的功率标准值，W；
检测仪的功率相对误差，%。
Yp
*
Q
O
U O O O
U
检测仪
标准源
O
1
O
图1功率测量接线图
稳定性校准点选择接近满量程点，待检测仪稳定显示后，记录示值最大值Pxm和最小值
Pxmin，则稳定性α为：
Pxms 一 Pxmin×100%
(3)
α
PN
7.3光电流示值误差
按图2所示连接检测仪与数字多用表，按照说明书开机预热稳定，随后将检测仪设定到电流测量，调节检测仪的输出电流至校准点Ix，设置数字多用表功能为直流电流模式，此时
数字多用表的电流实际值为I，根据检测仪的量程均匀选取不少于5个点进行校准，每个点
至少测量两次取平均值IN。则检测仪的电流示值误差△为：
m
