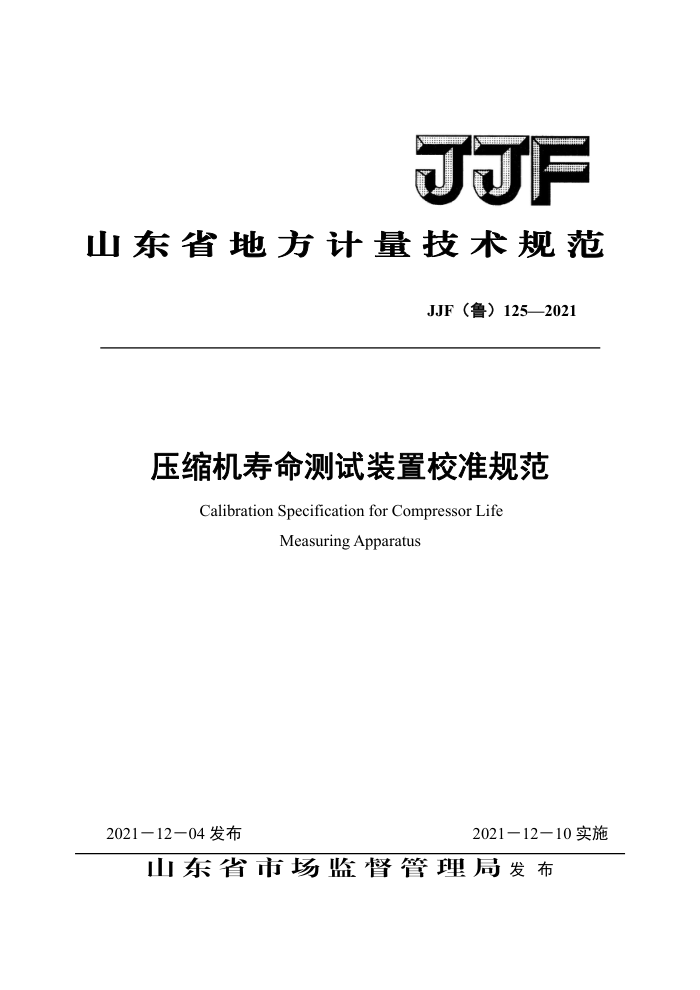

JF
山东省地方计量技术规范
JJF（鲁）125—2021
压缩机寿命测试装置校准规范
Calibration Specification for Compressor Life
Measuring Apparatus
2021－12—04发布
2021－12一10实施
山东省市场监督管理局发布 JJF（鲁）125-2021
压缩机寿命测试装置校准规范
JJF（鲁）125-2021
Calibration Specification for Compressor
Life Measuring Apparatus
归口单位：山东省市场监督管理局主要起草单位：山东省计量科学研究院
参加起草单位：合肥美的电冰箱有限公司
海信（山东）冰箱有限公司
青岛海容商用冷链股份有限公司
本规范委托山东省能效计量技术委员会负责解释 JJF(鲁)125-2021
本规范主要起草人：
孔繁海（山东省计量科学研究院）
刘汉阳（山东省计量科学研究院）
陈仙铜（合肥美的电冰箱有限公司）
参加起草人：
王泉（山东省计量科学研究院）邓林涓（山东省计量科学研究院）周绪杰（海信（山东）冰箱有限公司）任飞（青岛海容商用冷链股份有限公司） JJF(鲁）125-2021
目录
引言 1范围 2引用文件， 3术语和计量单位 3.1温度（压缩机工况） 4概述. 5计量特性. 6校准条件 6.1环境条件， 6.2测量标准及其他设备， 7校准项目和校准方法 7.1校准项目. 7.2校准方法 8校准结果表达 9复校时间间隔. 附录A压缩机寿命测试装置不确定度评定示例.. 附录B压缩机寿命测试装置校准原始记录格式附录C压缩机寿命测试装置校准报告内页格式.
(II) (1) (1) (1)
（错误！未定义书签。）
(1) (1) (2) (2) (2) (3) (3) (3) (7) (8) (9) (16) (20) JJF(鲁)125 - 2021
引言
本规范依据国家计量技术规范JF1071-2010《国家计量校准规范编写规则》、JF1001-2011 《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》编制。
本规范为首次制定，
I JJF(鲁)125-2021
压缩机寿命测试装置校准规范
1范围
本规范规定了压缩机寿命测试装置的计量特性、校准条件、校准项目和校准方法、校准
结果等内容。冰箱、空调压缩机寿命测试装置的校准适用于本规范。
其他用途或相同原理的的压缩机寿命测试装置可参考本规范进行。
2引用文件
本规范引用了下列文件： JJF1491-2014《数字式交流电参数测量仪校准规范》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1温度（压缩机工况）temperature（compressoroperating）
被测压缩机进行寿命试验时其所处环境的温度，计量单位为℃。
4概述
压缩机寿命测试装置主要由电参数测量系统、压力测量系统和温度测量系统组成，为被测压缩机提供准确可靠的运行环境，可通过设置运行时长、启动次数等参数，使被测压缩机在有限的时间内按规定的负荷运行，模拟压缩机整个生命周期的运行状态。
5计量特性
校准项目具体要求见表1。
表1校准项目具体要求
校准项目
典型测量范围 -30～60）°C
技术要求 MPE: ±0.5°C MPE:±5.0°C
传感器压缩机工况交流电压交流电流
温度
20℃ (80~300)V (0.001~15）A
电参数测量系统（单相或多相中的一相）
0.5级 0.5级 JJF(鲁)125-2021
交流功率频 率功率因数
0.5级 MPE:±0.1 Hz MPE:±0.01
(0.13000)W (45～65)Hz -1.00000~1.00000
压力时间
(0~4)MPa
1.5级 MPE:±3.0min MPE:±1.0% MPE:±1.0%
1h （80300)V (45～65）Hz
电压频率
供电电源
注： 1、对于上述校准项目计量特性另有要求的设备，按有关技术文件规定的要求进行校准， 2、“典型测量范围"给出了常用测量范围，根据被校对象的不同可以大于或小于该测量范围。
校准条件 6.1环境条件
6
温度：（23±5）°C；湿度：（55±20）%RH。 6.2测量标准及其他设备
校准所用标准设备见表2。
表2校准所用标准设备
标准器名称
技术要求
控温范围与被校温度测量系统相适应
水平温场≤0.01℃ 垂直温场≤0.02℃
恒温槽
10min变化不大于0.04℃
标准铂电阻温度计
二等及以上等级
测量范围与标准铂电阻温度计相适应
电测设备（电桥或可测量电阻的数字多用表）
0.005级及以上等级
温度测量覆盖被校温度控制系统控制范围
温场测量系统
MPE:±0.3°C
各项参数指标输出覆盖被校电参数测量系统测量范围
功率标准源
0.05级及以上等级
各项参数指标测量覆盖被校电参数测量系统测量范围
功率标准表
0.1级及以上等级可变功率因数交流负载
负载压力校验仪
负载容量与被校电参数测量系统相适应压力测量覆盖被校压力测量系统测量范围
2
