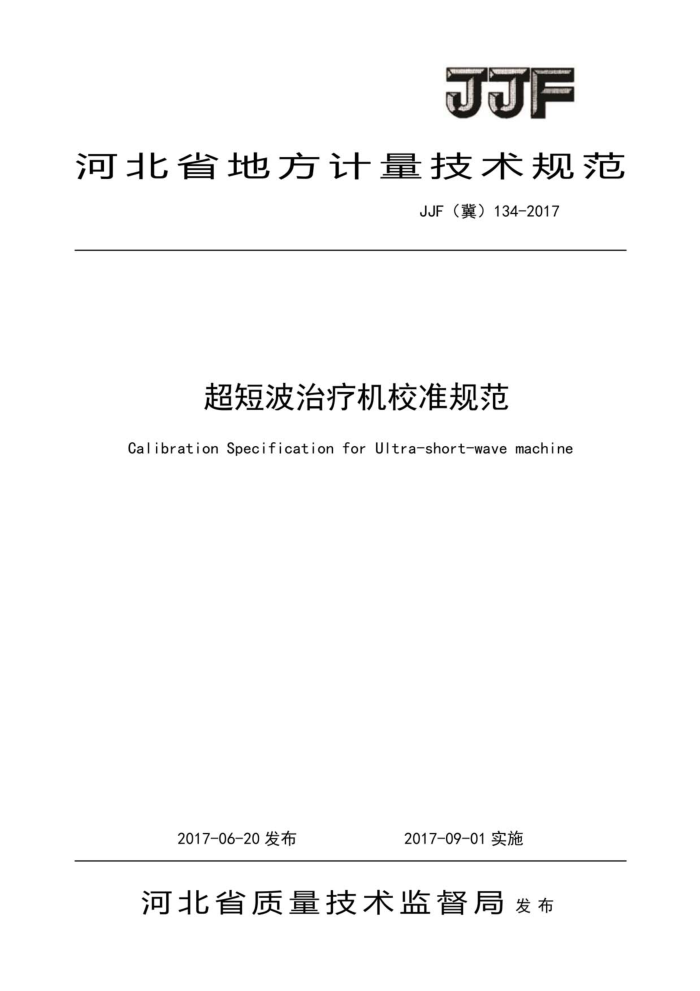

JJF
河北省地方计量技支术规范
JJF（冀）134-2017
超短波治疗机校准规范
Calibration Specification for Ultra-short-wave machine
2017-06-20发布
2017-09-01实施
河北省质量技术监督局 发布 JJF（冀）134-2017
超短波治疗机校准规范 Calibration Specification for
JJF(冀)134-2017
Ultra-short-wave machine
归口单位：河北省质量技术监督局
主要起草单位：邢台市计量测试所参加起草单位：河北省民政总医院
本规范委托河北省质量技术监督局负责解释 JJF（冀）134-2017
本规范主要起草人：
毕旭宾 （邢台市计量测试所）任芳 (邢台市计量测试所) 王丰 艳 （邢台市计量测试所）李海霞 （邢台市计量测试所）申 丽 (邢台市计量测试所)
参加起草人：
曹荣军 （河北省民政总医院）宋紫峰 (邢台市计量测试所) 张进全（邢台市计量测试所）田朝平 （邢台市计量测试所） JJF（冀）134-2017
目录
引言
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (5) (6) (7) (8)
范围. 2 引用文件. 3 概述
1
计量特性. 4. 1 额定输出功率 4. 2 最低输出功率 4. 3 输出功率稳定性 4. 4 患者漏电流. 4.5 绝缘电阻 5 校准条件. 5. 1 环境条件 5. 2 测量标准器及其他设备， 6 校准项目和校准方法， 6. 1 校准项目 6. 2 校准方法 7 校准结果的表达. 8 复校时间间隔. 附录A（超短波治疗机校准原始记录推荐格式）附录B（超短波治疗机校准证书内页推荐格式）附录C（超短波治疗机额定输出功率测量不确定度评定示例）
4
T JJF（冀）134-2017
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》编制。
本规范参考了GB9706.1-2007 《医用电气设备第1部分：安全通用要求》，YY91086-1999 9《超短波治疗设备技术条件》中的技术要求和测量方法。
本规范为首次制定。
Ⅱ JJF（冀）134-2017
超短波治疗机校准规范
1范围
本规范适用于工作频率为27.12MHz及40.68MHz，额定输出功率为（100～500）W范围的超短波治疗机的计量性能校准。 25 引用文件
GB9706.1-2007医用电气设备第1部分：安全通用要求
YY91086-1999超短波治疗设备技术条件 3概述
超短波治疗机是一种物理治疗仪器，主要由电源供给电路、高频振荡电路及输出调节电路组成。由电子管组成高频振荡电路，通过输出线、电容式电极板发出高频电场至患者部位，使患者病变部位的分子在其平行位置振动，并互相摩擦而产生热效应，加速血液循环，增进人体细胞的新陈代谢，从而达到治疗效果。 4计量特性 4.1 额定输出功率
额定输出功率（100～500）W，最大允许误差为土20%。
4.2最低输出功率
设备在调置谐振的情况下，以最小输出功率工作，输出功率应低于50W或 20%额定输出功率（取较低值）。 4.3 输出功率稳定性
设备连续工作30min，输出功率的稳定性应不大于土10%。
4.4患者漏电流
患者漏电流应不大于100μA。 4.5绝缘电阻
绝缘电阻应不小于20MQ。 注：以上指标不是用于仪器的符合性判定，仅供参考。
1 JJF（冀）134-2017
校准条件 5.1 环境条件 5.1.1 环境温度：（15～35）℃。 5.1.2 相对湿度：≤80%。 5.1.3电源：（220±22）V，（50±1）Hz。 5.1.4工作环境：防尘，防潮，远离腐蚀性化学气体，附近没有其他电磁场 5.2 测量标准器及其他设备 5.2.1 光电比较法功率测量装置：（0～500）W，最大允许误差：土5%。
5
测量负载（30150）Q白炽灯泡
5.2.2 秒表：最小分度值不大于0.1s。 5.2.3漏电流测试仪：（0～200）μA，最大允许误差：土1%。 5.2.4 兆欧表：500V/500MQ，10级。 6 校准项目和校准方法 6. 1 校准项目
超短波治疗机的计量校准项目见表1。
表1校准项目一览表
序号 1 2 3 4 5
校准项目最低输出功率额定输出功率输出功率稳定性患者漏电流
绝缘电阻
6.2 校准方法
用光电比较法测量超短波治疗机传送至模拟负载的功率，以（30～150）Q
的白炽灯泡作为模拟负载。首先将模拟负载加在超短波治疗机两极板之间，启动超短波治疗机，测量此时模拟负载的光电流值，然后取下超短波治疗机两极板，将模拟负载接入调压器输出端，调节调压器使模拟负载的光电流值和接入超短波治疗机测得的光电流值一致，测量此时模拟负载上的电压和电流值并计
2
