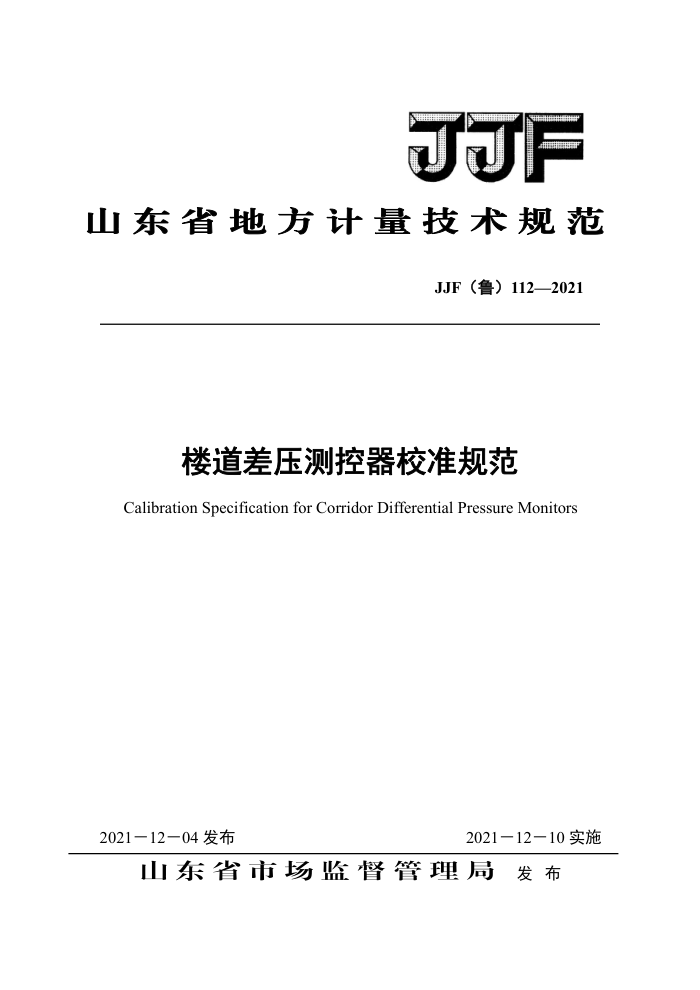

JF
山东省地方计量技术规范
JJF（鲁）112—2021
楼道差压测控器校准规范
Calibration Specification for Corridor Differential Pressure Monitors
2021－12—10实施
2021一12一04发布
山东省市场蓝督管理局 发布 JJF（鲁）112-2021
楼道差压测控器校准规范 Calibration Specification for Corridor
JJF（鲁）112-2021
DifferentialPressureMonitors
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：威海市产品质量标准计量检验研究院
本规范委托山东省压力计量技术委员会负责解释 JJF（鲁）112-2021
本规范主要起草人：
张 帅（山东省计量科学研究院）
马堃（山东省计量科学研究院）秦璐璐（山东省计量科学研究院
参加起草人：
吕新胜（威海市产品质量标准计量检验研究院） JJF（鲁）112－2021
目 录
引言 1范围 2引用文件. 3术语和计量单位. 3.1术语 3.2计量单位.. 4概述 5计量特性 5.1 测控器的示值误差. 5.2 测控器的设定点偏差 5.3 测控器的重复性误差 6校准条件. 6.1环境条件.. 6.2 测量标准 7校准项目和校准方法. 7.1 校准项目， 7.2 校准方法 8 校准结果表达.. 9复校时间间隔附录A校准原始记录格式附录B校准证书内页格式. 附录C楼道差压测控器示值误差测量结果的不确定度评定示例.
TT
2
H
3
4
-
1
.6
9
10 JJF（鲁）112 - 2021
引言
本规范以JJF1001-2011《通用计量名词术语与定义》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1071-2010《国家计量校准规范编写规则》为基础性系列规范进行制定。
本规范参考了GB51251-2017《建筑防烟排烟系统技术标准》、JJF1008-2008《压力计量名词术语及定义》、JJG875《数字压力计》、JJG52《弹性元件式一般压力表、压力真空表和真空表》和JJG544《压力控制器》等规范编制而成。
本规范是首次制定的山东省地方计量校准规范。 JJF（鲁）112－2021
楼道差压测控器校准规范
1范围
本规范适用于测量范围不超过（0～±200）Pa的楼道差压测控器、余压监控器（以下
简称测控器）计量性能的校准。
2 引用文件
本规范引用了下列文件： GB51251-2017《建筑防烟排烟系统技术标准》 GB/T51218-2017《机械工业工程设计基本术语标准》 JJF1008-2008《压力计量名词术语及定义》 JJG52 《弹性元件式一般压力表、压力真空表和真空表》 JJG544《压力控制器》 JJG875 《数字压力计》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1差压
任意两个相关压力之差[JJF1008-2008第1.2条]。 3.1.2设定点偏差
输出变量按规定的要求输出时，设定值与测得的实际值之差[JJF1008-2008第7.10条1。 3.1.3切换值
位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入值[JJF1008-2008第7.11条]。 3.1.4切换差 JJF（鲁）112-2021
同一设定点上、下行程切换值之差[JJF1008-2008第7.12条1。 3.1.5余压
特指室内某一点的空气压力与室外或邻室同标高处未受扰动的空气压力的差值 [GB/T51218-2017第22.3.22条]。 3.2计量单位
测控器使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位。
4概述
测控器由压力测量部分和压力控制部分两部分组成，测控器工作原理：当被测差压作用于测控器上，测量部分通过压力敏感元件检测差压
信号，由控制部分显示差压值，并输出控制信号至机械加压送风系统，实现相应空间差压的控制。
控制信号
差压信号
测量部分
控制部分
图1测控器原理框图
测控器应用于高层建筑机械加压送风系统中，用于测量和控制两个不同区域的气压差值，检测前室、封闭避难层（间）与走道之间以及楼梯间与走道之间的气压差，控制气压差值保持在合理范围内。
测控器按其测量部分的工作原理可分为指示式和显示式。指示式测控器的压力测量部分为弹性元件式压力仪表：显示式测控器的压力测量部分为数显式压力仪表。
5计量特性 5.1测控器的示值误差
测控器的示值误差应符合表1的规定。
表1测控器最大允许误差
最大允许误差/% （按量程的百分数计算）
准确度等级
1 1.6
±1 ±1.6
2 JJF（鲁）112-2021
2.5 4
±2.5 ±4
5.2 测控器的设定点偏差
测控器的设定点偏差应符合表2的规定
表2测控器设定点偏差允许值
设定点偏差允许值/%
准确度等级
1 1.6 2.5 4
±1 ±1.6 ±2.5 ±4
5.3 测控器的重复性误差
测控器的重复性误差应符合表3的规定
表3测控器重复性误差允许值
重复性误差允许值/%
准确度等级
1 1.6 2.5 4
1
1.6 2.5 4
6 校准条件 6.1环境条件 6.1.1环境温度： （20±5）°C。 6.1.2相对湿度：45%～75%。 6.1.3无明显的电磁干扰和机械振动。 6.2 测量标准
标准器选用补偿式微压计或数字压力计。所选用标准器测量范围应能覆盖被检测控器的测量范围。
3
