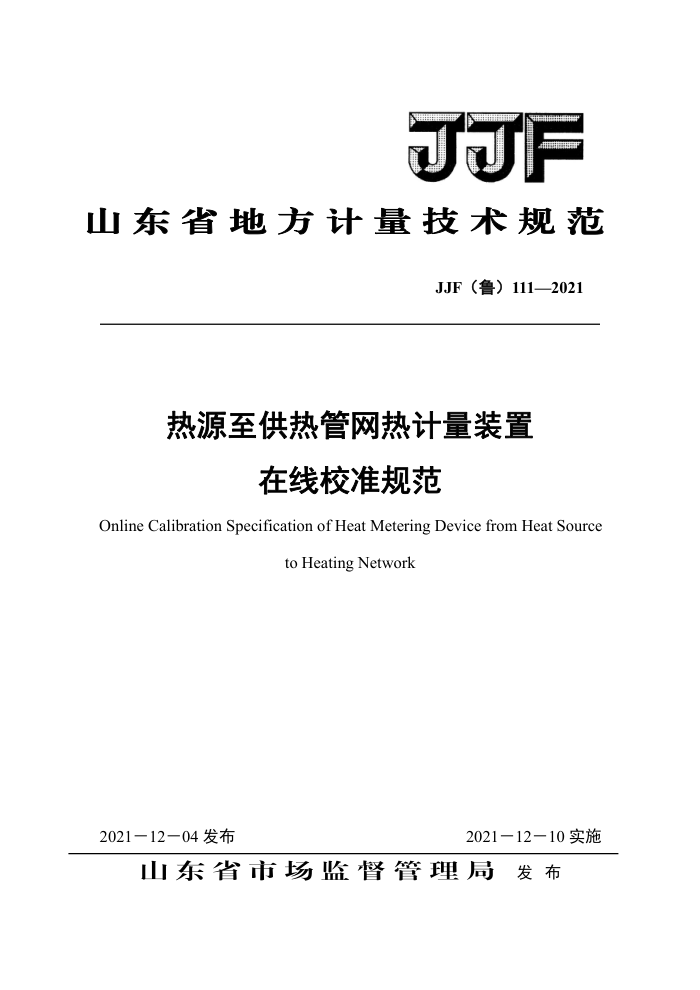

JJF
山东省地方计量技术规范
JJF（鲁）1112021
热源至供热管网热计量装置
在线校准规范
Online Calibration Specification of Heat Metering Device from Heat Source
to Heating Network
2021—12—04发布
2021—12—10实施
山东省市场监督管理局 发布 JJF(鲁)111-2021
热源至供热管网热计量装置
在线校准规范 Online Calibration Specification of Heat
JJF（鲁）111-2021
Metering DevicefromHeat Source to HeatingNetwork
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：山东省计量检测中心
山东力创科技股份有限公司
本规范委托山东省流量计量技术委员会负责解释 JJF(鲁)111-2021
本规范主要起草人：
姚依国（山东省计量科学研究院）高进胜（山东省计量科学研究院）
成琳琳（山东省计量科学研究院）
参加起草人：
肖远欢（山东省计量检测中心）
唐法伟（山东省计量检测中心）
赵玉敏（山东省计量检测中心）
冯胜利（山东力创科技股份有限公司） JJF（鲁）111-2021
目录
引 言 1范围 2引用文件. 3术语和定义 4概述 4.1工作原理 4.2热量计算 5计量特性 6校准条件. 6.1环境条件.. 6.2校准介质条件. 6.3测量标准与设备， 7校准项目和校准方法. 7.1标准流量计 7.2流量传感器 7.3配对温度传感器和计算器组合 8校准结果的表达 9复校时间间隔附录A校准证书原始记录格式. 附录B 校准证书内页附录C 热源至供热管网热计量装置热在线校准不确定度评定实例
4
.5
....7
.8
1 1
.....11
错误！未定义书签。
.12
....14 JJF（鲁）111-2021
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 并参考JJG225《热能表》、JJF1001《通用计量术语及定义》、JJF1004《流量计量名词术语及定义》、GB/T32224《热量表》、CJJ/T55《供热术语标准》及 DL/T904《火力发电厂技术经济指标计算方法》，结合我国热源至次网组合式热计量装置的技术水平和行业现状编制。本规范的主要技术指标与上述标准基本等效。
本规范是首次制定。
II JJF（鲁）111-2021
热源至供热管网热计量装置在线校准规范
1范围
本校准规范适用于以热水为介质的，口径大于400mm的热源至供热管网热计量装置的在线校准。
2引用文件
JJG225热能表 JF1001通用计量术语及定义 JJF1004 流量计量名词术语及定义 GB/T32224热量表 CJJ/T551 供热术语标准 DL/T 904 4火力发电厂技术经济指标计算方法凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义 3.1标准流量计Masterflowmeter
通过流量标准装置进行量值传递的、具有良好重复性及稳定性的流量计，通常为超声流量计。 3.2补水流量传感器Makeupwaterflowsensor
计量热力管网补给水的流量仪表，通常为电磁或超声流量计。 3.3供水流量传感器Supplywaterflowsensor
计量热力管网输出热水量的流量仪表，通常为电磁或超声流量计。 3.4回水流量传感器Returnwaterflowsensor
计量热力管网回水热水量的流量仪表，通常为电磁或超声流量计。 3.5标准流量计流量稳定性Masterflowmeterflowstability
在线校准热计量装置前后，使用热水流量标准装置校准标准流量计的两次相对示值误差之差。 3.6热计量装置Heatmeteringdevice
1 JJF（鲁）111-2021
在供热系统，计量热交换系统吸收或释放热量的计量设备。
4概述 4.1工作原理
补给水源
配对温度传感器
计算器
补水流量传感器
国计算器
8 回水流量传感器
配对温度传感器
热交换器
供热管网
热源
国计算器
8 供水流量传感器 配对温度传感器
水泵
热源至供热管网热计量装置
热源至供热管网热计量装置主要由供水流量传感器、回水流量传感器、补水流量传感器、配对温度传感器和计算器组成。其中，供水流量传感器测量并给出供热管网供水端的热水体积（或质量），回水流量传感器测量并给出供热管网回水端的热水体积（或质量），补水流量传感器测量并给出补水端的热水体积（或质量），配对温度传感器给出供热管网供水端、回水端及补水端水介质的温度，计算器将输入的流量和温度信号计算为热源与供热管网热交换系统释放的热量值。 4.2热量计算
4.2.1公式热水流经安装在热源至供热管网间的热计量装置时，根据流量传感器给出的流
量和温度传感器给出的供回水、补水温度信号，以及热水流经的时间，通过计算器计算并显示供热管网所释放的热量。供热管网释放的热量按公式（1）、（2）、（3）、 （4）计算：
Q=Q,-Qh -Qb
(1)
2 JJF（鲁）111-2021
Og = J *hg ×dt= " g*4g×hg ×dt-- O, - " m*h ×dt = " *h ×d ---- ..- (3) Q, =- bm h, dt = ,× h ×dt ---. -- (4)
--(2)
式中： Q一一供热管网释放的热量，kJ； Qg一—供热管网供水的热量，kJ; Qh一一供热管网回水的热量，kJ; Q一一供热管网补水的热量，kJ； 9gm一一供热管网供水端水的质量流量，kg/h； Agv一一供热管网供水端的水的体积流量，m/h; qhm——供热管网回水端的水的质量流量，kg/h； qhv 供热管网回水端的水的体积流量，m/h； qbm一一供热管网补水端的水的质量流量，kg/h; qbv一一供热管网补水端的水的体积流量，m/h; Pg 供热管网供水端的水的密度，kg/m； Ph 供热管网回水端的水的密度，kg/m； Pb 供热管网补水端的水的密度，kg/m"； hg 供热管网供水温度下的水的烩值，kJ/kg； hh一一供热管网回水温度下的水的烩值，kJ/kg； hb一一供热管网补水温度下的水的烩值，kJ/kg：
-
时间，h。
t
注：由供需双方决定供热管网补水的热量&是否加入热量计算公式。 4.2.2密度和饸的取值公式（2）、公式（3）和公式（4）中的密度和值应按附录A选取。当温度
为非整数时，密度和烩值应进行插值修正，
5计量特性
流量传感器的最大允许误差（见表1）
m
