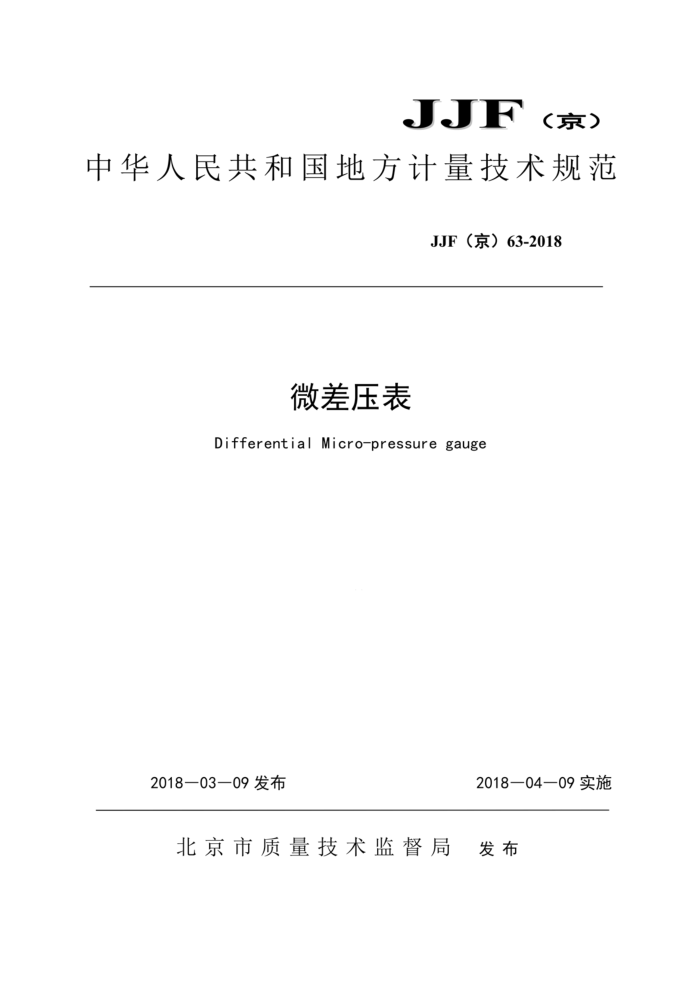

JJF(京)
中华人民共和国地方计量技术规范
JJF（京）63-2018
微差压表
DifferentialMicro-pressure gauge
2018—04—09实施
2018—03—09发布
北京市质量技术监督局 发布 JJF（京）63-2018
微差压表校准规范 Field Calibration Specificationfor Differential Micro-pressure Gauge
JJF（京）63-2018
归口单位：北京市质量技术监督局
主要起草单位：北京市计量检测科学研究院
乐清市天恩仪表厂
参加起草单位：上海计量测试研究院
上海敏榆实业有限公司
上海赛途仪器仪表有限公司
本规范由北京市质量技术监督局负责解释 JJF（京）63-2018
本规范主要起草人：
胡海涛王媛媛张玉律 (北京市计量检测科学研究院)
(北京市计量检测科学研究院）
(北京市计量检测科学研究院)
（乐清市天恩仪表厂）
赵章亮
本规范参加起草人：
鲁贵亮 （北京市计量检测科学研究院）胡安伦
（上海敏榆实业有限公司）
付尔敏 （上海赛途仪器仪表有限公司） JJF（京）63-2018
目 髪录
引言 1范围. 2引用文件 3术语和计量单位. 3.1术语 3.2计量单位. 4概述. 5计量性能要求.. 5.1示值误差 5.2零位误差. 5.3回程误差.. 5.4轻敲位移 5.5指针偏转平稳性， 6校准条件 6.1环境条件. 6.2标准器. 6.3其它仪器和辅助设备. 7 校准项目和校准方法 7.1 零位 7.2 示值误差. 7.3 回程误差. 7.4 轻敲位移 7.5 指针偏转平稳性.. 8 校准结果表达 9 复交时间间隔附录A校准原始记录参考格式. 附录B校准证书内页信息及格式附录B微差压表测量不确定度评定
h JJF（京）63-2018
引言
制定本规范的基础性规范由JJF1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1008-2008《压力计量名词术语及定义》和 JJF1059.1-2012《测量不确定度评定与表示》共同构成。
本规范参照国家计量检定规程JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》进行定制，针对微差压表的技术指标进行了细化、补充和修改。
2 JJF（京）63-2018
微差压表校准规范
1范围
本规范适用于测量范围不大于（-1000～1000）Pa的差压表的实验室及现场校准。
2引用文件
本规程引用下列文件： GB5007-2013《洁净厂房设计规范》 JB/T12015-2014《膜片式差压表》 JJG2071-2013《（-2.5～2.5)kPa压力计量器具检定系统表》 JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》 JJG49-2013《弹性元件式精密压力表和真空表》 使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1术语 3.1.1差压表differentialpressuregauge
可直接测量、指示两个相关压力之间差值的弹性元件式压力表。
3.1.2弹性元件式压力表（统称压力表）elasticelementpressuregauge
以弹性敏感元件为感压元件的测量压力的仪表。
3.1.3差压differentialpressure
两个相关压力之间的差值。 3.1.4高压端highpressure
标有“+”或“H”符号的一端，即为差压表的高压连接端 3.1.5低压端lowpressure
标有“_”或“L”符号的一端，即为差压表的低压连接端 3.2计量单位
微差压表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa等。
4概述
微差压表主要用于洁净室（区）与非洁净室（区）的压力差监测。 微差压表的工作原理是利用膜片类弹性敏感元件，在高压测量端与低压测量端压力
差作用下产生弹性形变，其形变量的大小与作用的压力差成一定的线性关系，通过磁力
1 JJF（京）63-2018
传动机构，由指针在分度盘上指示出被测的压力，其测量范围通常不大于（-1000～1000） Pa.
5计量性能要求
5.1示值误差微差压表示值误差一般不超过表1规定的范围
表1最大允许误差
最大允许误差
测量范围p 测量范围（p）<60Pa
±2.4Pa 满量程的士4% 满量程的土2.5%
60Pa≤测量范围≤250Pa
测量范围>250Pa
5.2零位误差
当仪表的高压端与低压端相连通时，仪表的指针偏离零分度线的位置一般不大于仪表的允许误差限的绝对值。 5.3回程误差
微差压表的回程误差一般不大于最大允许误差限的绝对值， 5.4轻敲位移
轻敲表壳前与轻敲表壳后，微差压表的指针示值变动量一般不大于最大允许误差绝对值的1/2。 5.6指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动或卡针现象。
6 校准条件 6.1环境条件
a）环境温度：（20士5）℃； b）环境湿度：≤85%RH； c）环境压力：大气压力；仪表在校准前，应在以上规定的环境条件下至少静置2h。 仪表在校准过程中，不能有影响校准读数的震动或空气扰动。
6.2标准器
标准器最大允许误差绝对值应不大于被校微差压表最大允许误差绝对值的1/3。 标准器可在下列仪器中选择：
2 JJF（京）63-2018
a) 气体活塞式压力计； b) 液体式压力计； c) 标准压力发生器； d) 数字式压力计； e） 补偿式微压计； f）其他符合要求的标准器。
6.3其他仪器和辅助设备
a）压力发生器。 7校准项目和校准方法 7.1零位误差
在6.1规定的环境条件下，将微差压表的高压端和低压端与大气相通，并按正常工作位置放置（垂直放置），用目力观察。零位误差校准应在示值误差校准前后各做一次。 7.2示值误差
校准前调整标准装置或被校压力仪表，尽量使两者的参考位置在同一水平面上。当两者的参考位置不在同一水平面上时，因参考位置高度差引起的校准附加误差应不大于被校微差压表最大允许误差的五分之一，否则，应进行附加误差修正，修正方法见附录 C。
（a）有调零装置的微差压表，在示值校准前允许调零，但在整个校准过程中不
允许调整微差压表零位。
（b）将标准器测量端（或高压端），与被校微差压表的高压端连接。将被校微
差压表低压端与大气压相通连接示意图如图1所示。（如果标准器为差压类仪表，此时应将标准器的低压端与微差压表低压端相通如图2所示。）
高压端
低压端
微差压表
标准器
压力导管
压力发生器
图1标准器为表压类仪表的微差压表校准连接示意图
