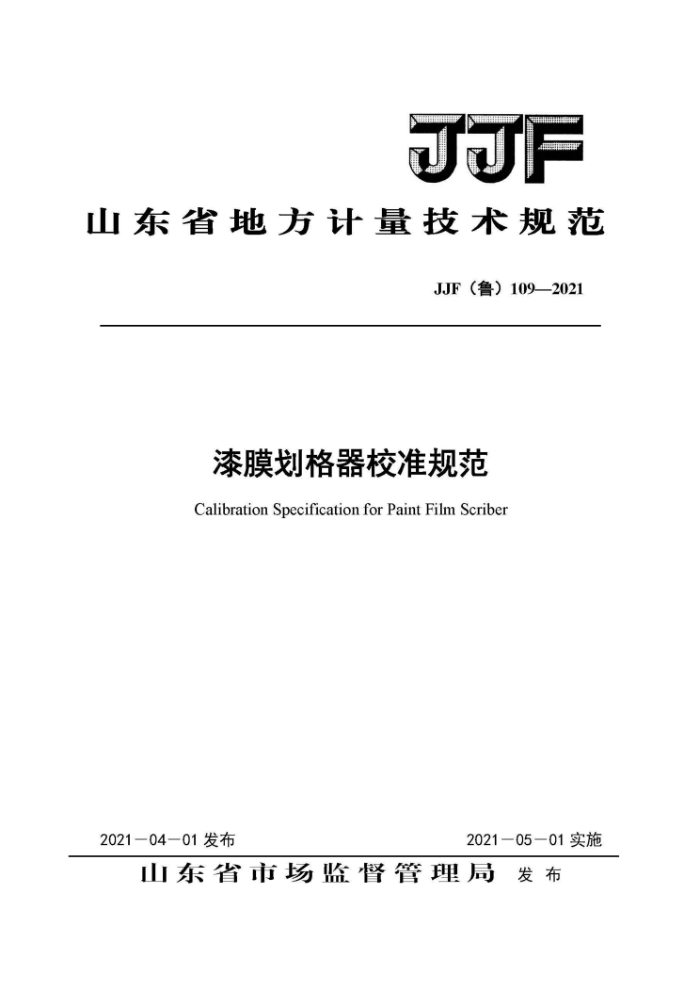

JJF
山东省地方计量技术规范
JJF（鲁）109—2021
漆膜划格器校准规范 CalibrationSpecificationforPaintFilmScriber
2021-04-01发布
2021-05-01实施
山东省市场监督管理局 发布 JJF（鲁）109-2021
漆膜划格器校准规范 Calibration Specification for
JJF（鲁）109-2021
PaintFilmScriber
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：山东省计量检测中心
山东省社会公正计量行有限公司
本规范委托山东省几何量计量技术委员会负责解释 JJF（鲁）109-2021
本规范主要起草人：
唐莹（山东省计量科学研究院）
张 健（山东省计量科学研究院）
臧军 (山东省计量检测中心）
参加起草人：
张会娟（山东省计量科学研究院）
胡安继（山东省计量检测中心）
管倩倩（山东省计量检测中心）
李维军（山东省社会公正计量行有限公司） JJF（鲁）109-2021
目录
引言 1范围. 2引用文件.. 3术语和计量单位. 3.1齿间距偏差.. 3.2齿顶直线度.. 4概述. 5计量特性 5.1单刃切割刀刀片厚度 5.2切割刀齿顶角角度. 5.3多刃切割刀齿间距偏差 5.4切割刀齿顶刃口宽度 5.5多刃切割刀齿顶直线度. 6校准条件 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法... 7.1单刃切割刀刀片厚度. 7.2切割刀齿顶角角度. 7.3多刃切割刀齿间距偏差 7.4切割刀齿顶刃口宽度 7.5多刃切割刀齿顶直线度 8校准结果表达.. 8.1校准证书.. 8.2复校时间间隔，附录A多刃切割刀齿间距偏差测量结果的不确定度评定附录B齿顶角角度测量结果的不确定度评定附录C原始记录信息及格式. 附录D校准证书内页信息及格式
(II) (1) . (1) (1) . (1) (1) (1) (2) (2) (2) (2) .. (2)
......
-
(2) (2) (2) (2) (3) (3) ... (3) (3) (3)
...
(4) (4) (4) (5)
.... (.)
(8) (9) (10)
1 JJF（鲁）109-2021
引 言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1059.1-2012 《测量不确定度评定与表示》、JJF10942002《测量仪器特性评定》编制。
本规范为首次发布。
II JJF（鲁）109-2021
漆膜划格器校准规范
1范围
本规范适用于漆膜划格器的校准。
2引用文件
本规范引用了下列文件： GB/T92861998色漆和清漆漆膜的划格实验凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1齿间距偏差toothpitchdeviation
多刃切割刀所有相邻两齿间距测得值与标称值之差中绝对值最大的数值。
3.2齿顶直线度 straightness of tooth top
多刃切割刀各工作齿最高点连线的直线度。
4概述
漆膜划格器是一种带有切割刀具的测量仪器，主要用于采用划格法检验有机涂料附着力的划格试验。使用时用切割刀以直角网格图形切割涂层并穿透至底材，划格完成的图形按六级分类，从而评定涂层从底材上脱离的抗性。切割刀按形状分为单刃、片状多刃（图1）、圆柱状多刃（图2）三种。多刃切割刀的齿间距有lmm、2mm、3mm三种规格，按不同的试验条件选择。漆膜划格器齿参数示意图见图3。
图1片状多刃切割刀
图2圆柱状多刃切割刀
1 JJF（鲁）109-2021
齿项角
O
4
齿顶角
R
齿顶力口
V A
刀片罩
图3漆膜划格器齿参数示意图
5 计量特性 5.1单刃切割刀刀片厚度
单刃切割刀刀片厚度为（0.43±0.03）mm。 5.2切割刀齿顶角角度
单刃切割刀齿顶角角度为（20~30）°，多刃切割刀齿顶角角度为（301）° 5.3多刃切割刀齿间距偏差
多刃切割刀齿间距偏差不大于0.03mm。 5.4切割刀齿顶刃口宽度
切割刀齿顶刃口宽度不大于0.1mm。 5.5多刃切割刀齿顶直线度
齿间距1mm的多刃切割刀齿顶直线度不大于3um，齿间距2mm、3mm的多刃切割刀齿顶直线度不大于6um。
注：由于校准工作只给出测量结果，不判断合格与否，上述计量特性仅供参
考。 6校准条件 6.1环境条件
校准实验室温度：（20±5）C：相对湿度不大于75%。 校准前，漆膜划格器和校准用标准器具在校准室内平衡温度的时间不少于
2h。 6.2测量标准及其他设备
校准项目及测量标准见表1。
2 JJF（鲁）109-2021
表1校准项目和测量标准
序号 1 2 3 4 5 注：也可采用满足测量不确定度要求的其他测量设备进行校准。
测量标准名称及技术要求
校准项目
千分尺MPE:±4μm
单刃切割刀刀片厚度切割刀齿顶角角度多刃切割刀齿间距偏差切割刀齿顶刃口宽度多刃切割刀齿顶直线度
万能工具显微镜（测角目镜）MPE：±1
万能工具显微镜MPEV：1um+10-5L
7校准项目和校准方法
校准前，应将漆膜划格器上切割刀取下清洗干净，确定没有影响计量特性的因素后再进行校准。 7.1单刃切割刀刀片厚度
使用千分尺校准。 7.2切割刀齿顶角角度
用万能工具显微镜校准。校准前将切割刀平放在工作台上，调整焦距，使齿成像清晰。调整仪器测角目镜，使其垂直分划线依次与被测齿轮廓的两侧面对线瞄准，测角目镜的相应示值即为被校切割刀齿顶角的实测值。多刃切割刀应选择分散的三个齿进行测量，以最大值作为测量结果。 7.3多刃切割刀齿间距偏差
用万能工具显微镜校准。调整方法同7.2。调整切割刀使其齿顶的连线与纵向滑板移动方向平行，对齿间距进行直接测量。校准时用米字线交点瞄准齿宽中线，记录仪器当前示值al；再纵向移动滑板到相邻齿，记录示值a2。al和a2 两示值之差的绝对值即为被测齿的齿间距测量值，其与齿间距标称值之差的绝对值即为当前齿间距偏差。连续测量所有齿的齿间距偏差，取最大值作为多刃切割刀齿间距偏差值。 7.4切割刀齿顶刃口宽度
用万能工具显微镜校准。调整方法同7.2。校准时移动纵、横向滑板，用米字线交点依次瞄准齿的齿顶刃口的两端，两次示值之差的绝对值即为该齿齿顶刃口宽度。多刃切割刀应测量每个齿的齿顶刃口宽度，取最大值作为测量结果。 7.5多刃切割刀齿顶直线度
用万能工具显微镜校准。调整方法同7.3。移动横向滑板，由仪器可以得到
3
