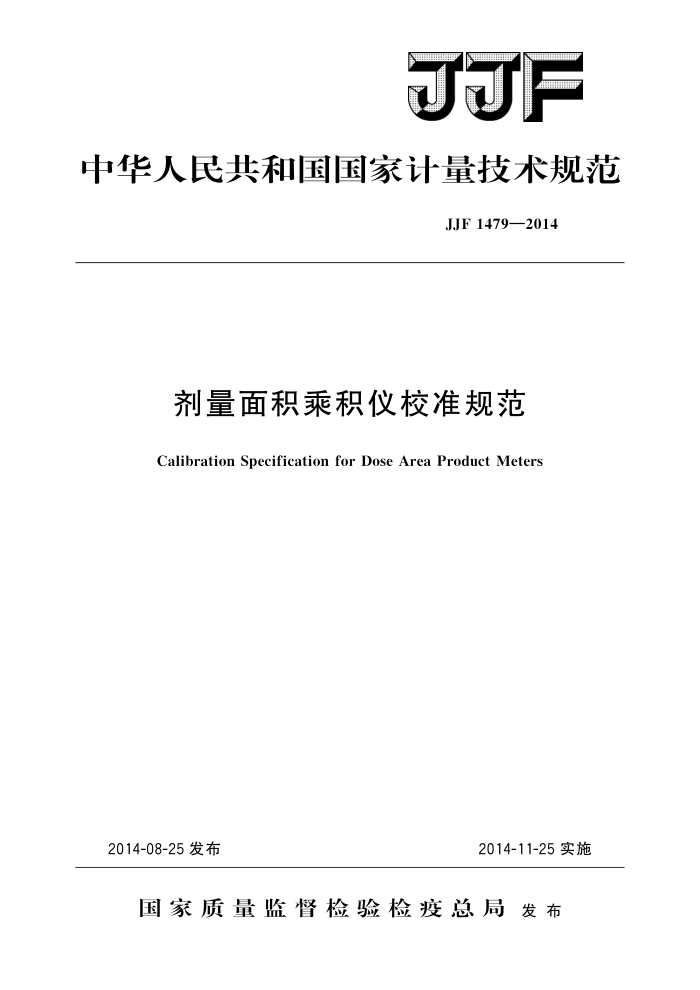

F
中华人民共和国国家计量技术规范
JJF1479—2014
剂量面积乘积仪校准规范
Calibration Specification for Dose Area Product Meters
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1479—2014
剂量面积乘积仪校准规范
JJF 1479—2014
Calibration Specification
forDoseAreaProductMeters
归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院
北京计量检测科学研究院
参加起草单位：云南省计量测试技术研究院
湖南省计量检测研究院福建省计量科学研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1479—2014
本规范主要起草人：
张园月（中国测试技术研究院）郭洪涛（北京计量检测科学研究院）许诗朦（中国测试技术研究院）
参加起草人：
杨 乾（中国测试技术研究院）马建民（云南省计量测试技术研究院）张 长秦（湖南省计量检测研究院）董旭（福建省计量科学研究院） JJF1479—2014
目
录
引言
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (6) (7) (7) (7) (8) (9) (11) (12)
范围 2引用文件· 3术语和计量单位· 3.1术语.. 3.2计量单位· 4 概述…· 5 计量特性· 5.1漏电流. 5.2重复性… 5.3 稳定性· 5. 4 相对固有误差· 6 校准条件 6.1环境条件 6.2 实验室校准用测量标准及其他测量设备 6.3 现场校准用测量标准及其他测量设备 6.4实验室校准参考辐射场
校准项目和校准方法 7. 1 校准项目 7. 2 漏电流· 7. 3 重复性…· 7. 4 校准因子 7. 5 相对固有误差 7. 6 稳定性· 8 校准结果表达 9
T
复校时间间隔，附录ARQR系列参考辐射质附录B剂量面积乘积仪校准记录推荐格式附录 C 剂量面积乘积仪校准证书内页格式附录D 剂量面积乘积仪校准结果不确定度评定示例
I JJF1479—2014
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》的要求编写，编制的主要依据为GB/T20012一2005《医用电气设备 剂量面积乘积仪》和IAEATRS457 《放射诊断剂量学 国际规定》 (DosimetryinDiagnosticRadiology:AnInternational Code of Practice)。
本规范为首次制定。
II JJF1479—2014
剂量面积乘积仪校准规范
1范围
本规范适用于标准剂量面积乘积仪、现场使用剂量面积乘积仪（包含通过计算产生剂量面积乘积）和剂量面积电离室的校准。
2引用文件
本规范引用下列文件： GB/T20012一2005医用电气设备剂量面积乘积仪 IAEATRS457放射诊断剂量学国际规定（DosimetryinDiagnosticRadiolog)
An International Code of Practice)
IEC60731：2011医用电气设备用于放射治疗的电离室剂量计（Medical electrical equipmentDosimeters with ionization chambers as used in radiotherapy)
IEC61267：2005医用诊断X射线设备辐射条件下的测量特性（Medicaldiag nostic X-ray equipmentRadiation conditions for use in the determination of characteris tics)
IEC61674：2012医用电气设备X射线诊断影像中使用的电离室和/或半导体探
测器剂量计（Medical electrical equipment一Dosimeters with ionization chambers and/or semiconductor detectors as used in X-ray diagnostic imaging)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1剂量面积乘积doseareaproduct（PkA）
在距焦点同样距离测量的有用射束面积与有用射束的横截面内的空气比释动能之乘积。 3.1.2剂量面积乘积率doseareaproductrate（Pka）
单位时间内的剂量面积乘积。
3.1.3漏电流leakagecurrent
在探测器和（或）测量装置的信号通道上出现的，但不是由电离室中的电离产生的任何电流。 3.1.4校准因子calibrationfactor
参考值除以指示值的商。 3.1.5相对固有误差relativeintrinsicerror
在规定的参考条件下，仪器示值的相对误差。 JJF1479—2014
6.2实验室校准用测量标准及其他测量设备 6.2.1测量标准：空气比释动能的测量应使用标准诊断水平剂量计或基准测量系统，其电离室应为标准诊断水平电离室或自由空气电离室。标准诊断水平剂量计的量值应溯源到（10～60）kVX射线空气比释动能基准和（60～250）kVX射线空气比释动能基准，其不确定度应满足检定系统表JJG2095一2012和JJG2043一2010的要求，年稳定性不超过士1%，标准电离室在辐射质RQR2～RQR10范围的能量响应不超过土2.6%。单独校准电离室的实验室，应有测量电离室电离电荷的电荷测量系统
注：基准测量系统由自由空气电离室和电离电荷测量系统组成，用于复现空气比释动能量值。 6.2.2温度计：测量范围（0～50）℃，最小分度值不大于0.2℃。 6.2.3气压计：测量范围（80～106）kPa，最小分度值不大于0.1kPa。 6.2.4面积准直器：面积准直器应足够大于面积乘积仪电离室的外边缘，中间开孔为方空或圆孔，孔尺寸（40～60）mm，最大允许误差士10um。 6.2.5定位系统：电离室的定位夹具应使用低原子序数材料做成，定位装置应便于电离室和面积准直器的调节，可采用光学、激光等方法定位电离室和面积准直器：定位偏差应不超过士1mm。 6.2.6计时器：测量范围不小于1000s，最小分度值不大于10ms。 6.3现场校准用测量标准及其他测量设备 6.3.1标准KAP仪或标准诊断水平剂量计：标准KAP仪的校准因子的扩展不确定度 <3%，年稳定性不超过士2%，标准诊断水平剂量计符合本规范6.2.1的要求。 6.3.2半值层测量仪：可使用能直接测量半值层的测量仪器，允许误差优于士10%，也可使用传统的半值层测量仪，其A1片纯度优于99.5%，厚度允许误差优于士50um。 6.3.3管电压测量仪：测量范围应覆盖（40～150）kV，分辨力不大于0.1kV，最大允许误差士2%。 6.3.4温度计和气压计符合本规范6.2.2和6.2.3的要求。 6.4实验室校准参考辐射场 6.4.1校准在X射线辐射场中进行，X射线辐射源的峰值电压应覆盖（40～150）kV，管电压纹波应小于10%，最好小于1%，其中用于标准KAP仪校准的辐射源纹波应小于1%。 6.4.2校准用参考辐射场应建立RQR系列辐射质，并应分别在3mmAl、4mmAl、 5mmAl、4mmA1+0.1mmCu、4mmA1+0.2mmCu附加过滤条件下，建立相对应的辐射质，建立的RQR系列辐射质应与附录A一致。 6.4.3参考辐射场为准直束辐射场，辐射源输出的空气比释动能量的变化应小于 0.3%，在校准位置，射野应不小于10cm×10cm，面积准直器面积内，剂量面积乘积率的变化不超过士1%。
7校准项目和校准方法
7.1校准项目
校准项目见表1。
3
