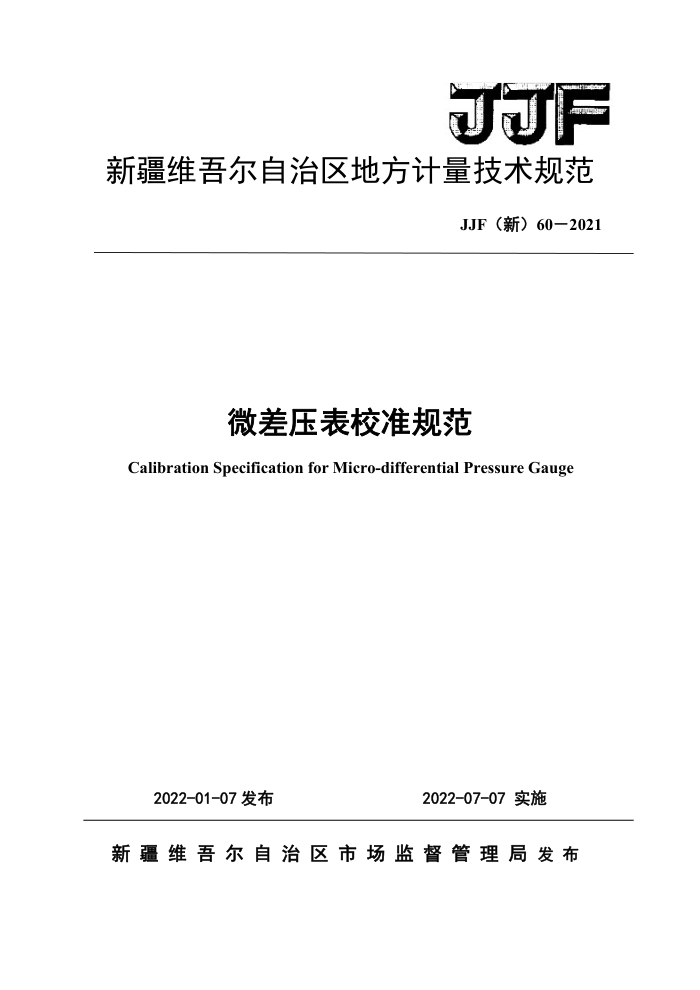

新疆维吾尔自治区地方计量技术规范
JJF（新）60－2021
微差压表校准规范
Calibration Specification for Micro-differential Pressure Gauge
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)60-2021
微差压表校准规范 Calibration Specification for Micro-differential Pressure Gauge
JJF（新）602021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院/国家市场监管
技术创新中心（中亚能源计量）
本规范委托起草单位负责解释 JJF(新)60-2021
本规范主要起草人：
李海兵（新疆维吾尔自治区计量测试研究院）
麻锐（新疆维吾尔自治区计量测试研究院）
王栋（新疆维吾尔自治区计量测试研究院）
参加起草人：
张博（中国科学院新疆理化技术研究所）
薛文艳 (新疆维吾尔自治区计量测试研究院）刘志强 (新疆维吾尔自治区计量测试研究院) 卓华 (新疆维吾尔自治区计量测试研究院) 杜炜 (新疆维吾尔自治区计量测试研究院) JJF（新）60-2021
目录
引 言 1.范围 2.引用文件. 3.术语与计量单位. 4.概述 5.计量特性. 6.校准条件 6.1环境条件 6.2测量标准及其它设备 6.3其他仪器和辅助设备. 7.校准项目和校准方法 7.1外观及工作正常性检查 7.2校准项目和方法.. 7.2.1静压零位误差. 7.2.2零位误差.. 7.2.3示值误差， 7.2.4回程误差， 7.2.5指针偏转平稳性.. 8.校准结果.. 8.1 校准记录.. 8.2校准证书.. 9.复校时间间隔附录A微差压表校准原始记录格式附录B校准证书的内容附录C工作介质高度差引起的校准附加误差修正值附录D微差压表示值误差测量不确定度评定示例，
1
+
4
A
6 6
.6
6
.6
8
10 JJF(新)60-2021
引言
JJF1001-2011《通用计量术语及定义》、JF1071-2010《国家计量校准规范编写规则》、JJF1008-2008《压力计量名词术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规程的主要技术内容参考了JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》、JJG875-2020《数字压力计》、JB/T12015-2013《膜片式差压表》，针对微差压表的技术指标进行了细化、补充
本规范为首次发布。
I JJF（新)60-2021
微差压表校准规范
1.范围
本规范适用于量范围为(-5～5)kPa的微差压表的实验室校准。 2.引用文件
本规范引用以下文件： JJG52-2013弹性元件式一般压力表、压力真空表和真空表 JJG875-2020数字压力计 JB/T12015-2014膜片式差压表凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改版）适用于本规范。 3.术语与计量单位
3.1术语 3.1.1微差压表micro-differential pressure gauge
可直接测量、显示两个相关压力之间差值的弹性元件式压力表。
3.1.2弹性元件式压力表elasticelementpressuregauge
以弹性敏感元件为感压元件的测量压力的仪表 3.1.3静压零位误差zerooffseterrorofstaticpressure
微差压表零位稳定后，在高、低压端口同时施加某一静态压力后，零位示值的变化量。 3.1.4高压端highpressurepart
标有“+"或"H"符号的一端，即为差压表的高压端。 3.1.5低压端lowpressurepart
标有“"或“L"符号的一端，即为差压表的低压端。 3.2计量单位
基本计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa。 4.概述
微差压表主要用于气体压力差值的测量。微差压表的工作原理是利用弹性敏感元件（膜片）在气体压力作用下发生形变，通过磁力作用带动指针螺旋轴发生转动，由指针在分度盘上指示出被测压力的测量器具。其外形通常为圆形，具有透明玻璃表盖、 高低压输入端口等，如图1所示。
1 JJF（新）60-2021
高压端
低压端
图1微差压表的结构示意图
5.计量特性 5.1示值误差
微差压表示值误差不超过表1的规定。
表 1 校准参数技术要求
测量范围p
最大允许示值误差
<60Pa
±2.4Pa
±4%fs
60Pa≤p≤250Pa
250Pa ±2.5%fs
5.2静压零位误差
静压零位误差应不大于表1规定的最大允许误差绝对值的一半。 5.3零位误差
微差压表指针偏离零位误差应不大于表1所规定的最大允许误差。 5.4回程误差
微差压表的回程误差应不大于最大允许误差的绝对值。 5.5指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动或卡针现象。 注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
2
