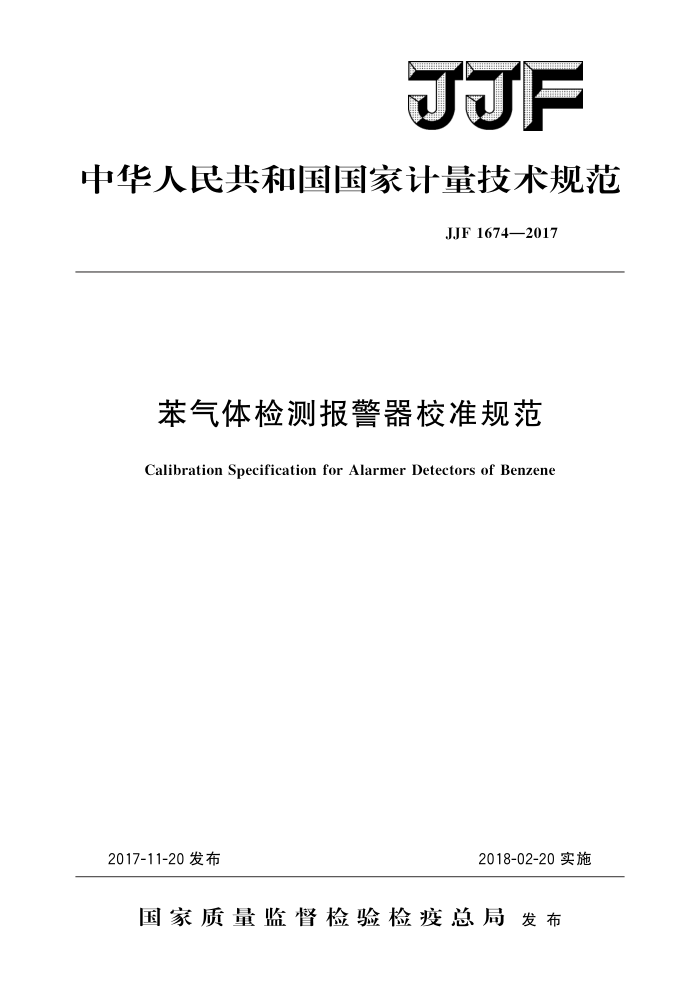

JJF
中华人民共和国国家计量技术规范
JJF1674—2017
苯气体检测报警器校准规范
Calibration Specification for Alarmer Detectors of Benzene
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1674—2017
苯气体检测报警器校准规范
JJF 1674—2017
Calibration Specification for
AlarmerDetectorsofBenzene
归口单位：全国环境化学计量技术委员会
主要起草单位：甘肃省计量研究院
济南市长清计算机应用公司济宁市计量测试所
参加起草单位：中国计量科学研究院
中国测试技术研究院
华瑞科学仪器（上海）有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1674—2017
本规范主要起草人：
施力予（甘肃省计量研究院）岳宗龙（济南市长清计算机应用公司）朱全心（济宁市计量测试所）
参加起草人：
李士良（中国计量科学研究院）杨峻涛（甘肃省计量研究院）王新平（中国测试技术研究院）李恩华「华瑞科学仪器（上海）有限公司 JJF1674—2017
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (6) (7) (10)
范围… 2 概述· 3 计量特性· 3.1 示值误差· 3.2 重复性·· 3.3 响应时间· 3. 4 报警功能 3.5 漂移 4校准条件 4.1环境条件 4.2 校准用计量器具及配套设备：
1
校准项目和校准方法 5. 1 示值误差： 5. 2 重复性· 5.3 响应时间· 5.4 报警功能· 5. 5 漂移· 6 校准结果表达
5
复校时间间隔：附录A苯气体检测报警器校准记录附录 B 证书内页格式附录 C 示值误差校准结果的不确定度评定附录 D 相对示值误差校准结果的不确定度评定
7
- JJF1674—2017
引言
本规范计量特性的制定参考了GB12358一2006《作业场所环境气体检测报警仪通用技术要求》、GB50493一2009《石油化工可燃气体和有毒气体检测报警设计规范》 等技术法规。
本规范为首次发布。
ⅡI JJF1674—2017
苯气体检测报警器校准规范
1范围
本规范适用于测量上限不超过100umol/mol的苯气体检测报警器（以下简称仪器）的校准。 2概述
仪器主要用于作业场所等环境中苯气体的检测，通常有光离子化（PID）检测原理和半导体检测原理等。仪器主要由检测元件、放大电路、报警系统、显示器等组成。
光离子化（PID）检测原理是指待测气体在紫外光照射下发生电离，生成的带负电荷电子和带正电荷离子在电场作用下形成微弱电流，该电流大小与气体浓度正相关，实现对气体浓度的检测。半导体检测原理是利用半导体气敏元件同气体接触：其电导率等物理性质发生变化来检测特性气体的浓度。
仪器类型有固定式和便携式，采样方式有扩散式和吸人式。
3计量特性
3.1示值误差
示值误差不超过表1的规定。
表1示值误差
测量范围/（μmol/mol)
示值误差 ±1. 0 μmol/mol
0~10 >10~100
±10%
3.2重复性
重复性不大于3%。 3.3响应时间
响应时间不大于60s。
3.4报警功能
具有报警功能的仪器，在其测量范围内应具有报警设定值，当仪器示值达到报警设定值时，应能自动报警。 3.5漂移 3.5.1零点漂移：±3%FS 3.5.2量程漂移：土5%FS
注：以上指标不是用于合格性判别，仅作参考。 4校准条件
4.1环境条件 4.1.1环境温度：（0～40）℃。 JJF1674—2017
4.1.2相对湿度：≤85%。 4.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风并采取安全措施。 4.2校准用计量器具及配套设备 4.2.1气体标准物质
空气中苯气体有证标准物质或氮中苯气体有证标准物质，相对扩展不确定度不大于
3%，k=2。
当采用气体稀释装置时，稀释后的标准气体应满足上述不确定度要求。 4.2.2零点气体：纯化后的洁净空气或高纯氮气（99.999%）。
注：校准过程中使用的零点气、稀释装置的稀释气和气体标准物质的平衡气种类应保持一致， 4.2.3秒表：分度值不大于0.15。 4.2.4流量计：由两个气体流量计组成，流量范围 同（0～1500）mL/min或按照仪器说明书要求，准确度级别不低于4级。如图1所示。
流量计入口
.
流量计
被检仪器
.
气体标准物质
- -
放空
旁通流量计
图1流量计示意图
4.2.5减压阀及气体管路：应使用不与苯气体发生反应或吸附的材质，如不锈钢阀和聚四氟乙烯管路。
5 校准项目和校准方法
5.1示值误差
在正常工作条件下，仪器通电预热稳定后，先通入零点气体调整仪器的零点，再通人浓度约为测量上限80%的气体标准物质调整仪器示值，然后分别通人浓度约为测量上限20%、50%、80%的气体标准物质，待示值稳定后，读取示值，每种浓度重复测量3次，取算术平均值作为仪器示值。按式（1）或式（2）计算各浓度点的示值误差 AC或相对示值误差C。
AC=C-C
(1) (2)
C-C.×100% Cs
aC:
式中： C一一每种浓度3次示值的算术平均值，umol/mol； C。一气体标准物质浓度值，umol/mol。
5.2重复性
通人零点气体使仪器示值回零，通人浓度约为测量上限50%左右的气体标准物质，
2 JJF1674—2017
待示值稳定后，记录仪器示值C；。重复测量6次，重复性以单次测量的相对标准偏差表示。按式（3）计算仪器的重复性r。
1
C(C; -C)2
/
1
ST C 6-1 × 100%
(3)
A
式中： C：一仪器第i次测量的示值，umol/mol； C——仪器示值的算术平均值，umol/mol。
5.3响应时间
通入零点气体使仪器示值回零，再通入浓度约为测量上限50%的气体标准物质，待示值稳定后，读取仪器示值，撤去气体标准物质，仪器回零后，再通入上述浓度的气体标准物质，同时启动秒表，待仪器显示值到达稳定示值的90%时停止计时，记录秒表读数，重复测量3次，取3次秒表读数的算术平均值作为仪器的响应时间。 5.4报警功能
通入高于报警设定值的气体标准物质，使仪器出现报警动作，观察仪器声光报警功能是否正常，记录仪器显示的报警浓度值。重复测量3次，取3次报警浓度值的算术平均值作为仪器的报警浓度值。 5.5漂移
仪器的漂移包括零点漂移和量程漂移。 通入零点气体使仪器示值回零，读取稳定示值记为C和，再通人浓度约为测量上限
80%的气体标准物质，读取稳定示值记为Cs0。对便携式仪器连续运行1h，每间隔 15min通人零点气体读取仪器稳定示值C，再通人上述气体标准物质读取仪器稳定示值Csi；固定式仪器连续运行4h，每间隔1h重复上述步骤1次。按式（4）计算零点漂移，取绝对值最大的△Z；，为仪器的零点漂移。
_C_Cm ×100%FS
△Z;=
(4)
R
按式（5）计算量程漂移，取绝对值最大的△S：作为仪器的量程漂移。
(Csi-Czi）-（Cso-Cz）、 ×100%FS
AS, =
(5)
R
式（4）与式（5）中：R一一测量上限，umol/mol。 6校准结果表达
校准结果应在校准证书或校准报告上反映，校准证书或报告至少包括以下信息： a）标题，如“校准证书”或“校准报告”； b）实验室名称和地址； c）进行校准的地点（如果不在实验室内进行校准）： d）证书或报告的唯一性标识（如编号），每页及总页数的标识； e）送校单位的名称和地址；
