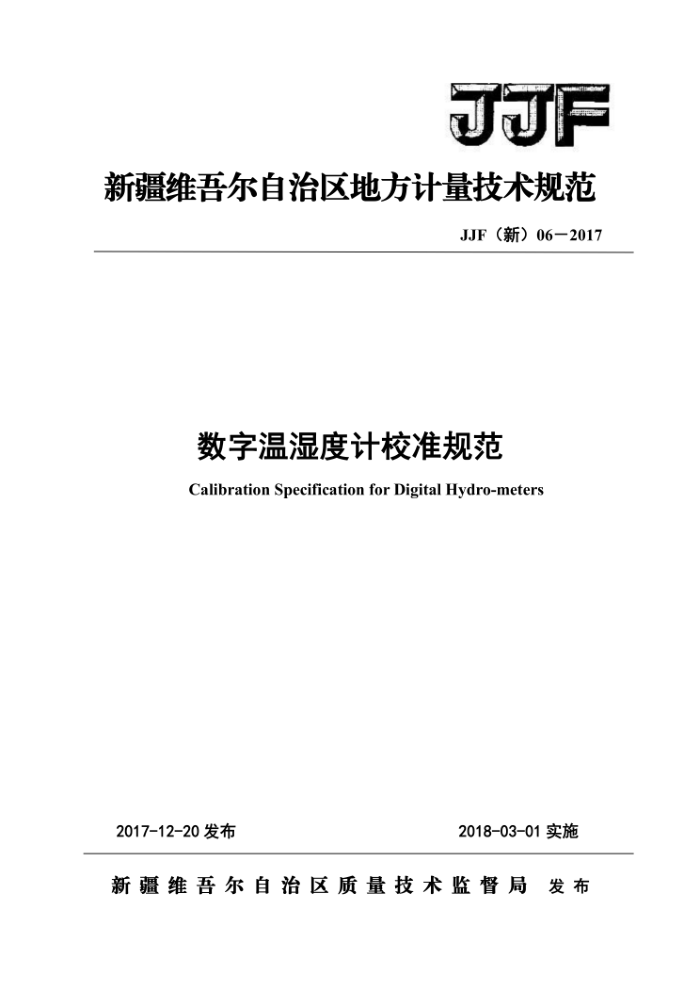

新疆维吾尔自治区地方计量技术规范
JJF（新）06一2017
数字温湿度计校准规范 Calibration Specification for Digital Hydro-meters
2017-12-20发布
2018-03-01实施
新疆维吾尔自治区质量技术监督局发布 JJF(新)06-2017
数字温湿度计校准规范 Calibration Specification for Digital Hydra-meters
JJF（新）062017
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JJF（新)06—2017
本规范主要起草人：
卓华（新疆维吾尔自治区计量测试研究院）
薛文艳（新疆维吾尔自治区计量测试研究院
参加起草人：
陈武卿 （新疆维吾尔自治区计量测试研究院）
李海兵 （新疆维吾尔自治区计量测试研究院洪潮 （新疆维吾尔自治区计量测试研究院）赵亿坤 （新疆维吾尔自治区计量测试研究院） JJF（新)06—2017
目录
引言 1 范围· 2 引用文件 3 术语· 4 概述 5 计量特性 5. 1 示值误差· 5. 2 温度回差· 5.3 湿度回差 6 校准条件 6. 1 环境条件： 6.2测量标准及其他设备：
(H)
(1)
1）
...（1)
（1）
( 2) .（2）) .（2) （2) ·(2) （2） 3） (3) （3） 3） 4） (4)
校准项目和校准方法 7. 1 外观及工作正常性检查检查。 7. 2 示值误差 7. 3 温度回差· 7. 4 湿度回差…· 8 校准结果 8.1 校准记录 8.2 校准证书 9复校时间间隔· 附录A数字温湿度计校准原始记录格式：附录B校准证书的内容：附录C.1数字温湿度计温度示值误差测量不确定度评定示例. 附录C.2数字温湿度计湿度示值误差测量不确定度评定示例..
7
4）
（4)
（5） (5) （6）) （7） (9) ·(13)
. JJF(新)06—2017
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJF1094-2002《测量仪器特性评定》、JJG205-2005《机械式温湿度计检定规程》、JJG1076-2001《湿度传感器校准规范》，结合国内生产厂商数字温湿度计质量控制现状制订。
本规范为首次制定。
II JJF(新)06—2017
数字温湿度计校准规范
1范围
本规范适用于温度范围为（-10～50）℃，湿度范围为（10～90）%RH的数字温湿度计（以下简称温湿度计）的校准。
2引用文件
本规范引用了下列文件： JJG205-2005机械式温湿度计 JJG1076-2001 湿度传感器 JJF1001-2011通用计量术语及定义凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。
3术语
3.1数字温湿度计digitalHydro-meters
由感温元件、感湿元件、电路部分、显示系统等部分组成，以数字形式直接显示温度值和相对湿度的仪器。 3.2温度回差temperaturehysterisiserror
同一校准点正反行程的温度差值。 3.3湿度回差humidityhysterisiserror
同一校准点正反行程的湿度差值。
4概述
数字温湿度计是利用感温、感湿元件随温度、湿度的变化产生相应的电信号这一特性制作而成的温湿度测量仪器。数字温湿度计广泛用于工农业生产、医疗卫生、科学研究等领域环境温湿度的测量。
感温元件包括工业铂电阻、半导体器件、热敏电阻等，利用其随温度变化，电信号（电阻值）发生变化的特性，经过信号处理，在仪表上以数字形式指示出被测量的
1 JJF(新)06—2017
温度值。
感湿元件包括湿敏电容、湿敏电阻等，湿度发生变化时，感湿元件的输出信号发生变化，经过一系列的电路处理，以数字显示指示出被测量的相对湿度值
数字温湿度计工作原理见图1。
感温元件
测量电路
信号处理
显示器
感湿元件
图1数字温湿度计工作原理图
5计量特性 5.1 示值误差 5.1.1 温度示值误差
示值误差应不大于土2℃。 5.1.2 湿度示值误差
在40%RH～70%RH（20℃）范围内，示值误差应不大于土5%RH；在40%RH以下或 70%RH以上（20℃），示值误差应不大于土7%RH。 5.2温度回差
温度回差应不大于0.5℃。
5.3 湿度回差
湿度回差应不大于3%RH。
6校准条件 6.1环境条件 6.1.1环境温度：（23±5）℃。 6.1.2相对湿度：≤85%。 6.1.3供电电源：电压（220土22）V，频率（50土1）Hz。 6.2测量标准及其它设备
