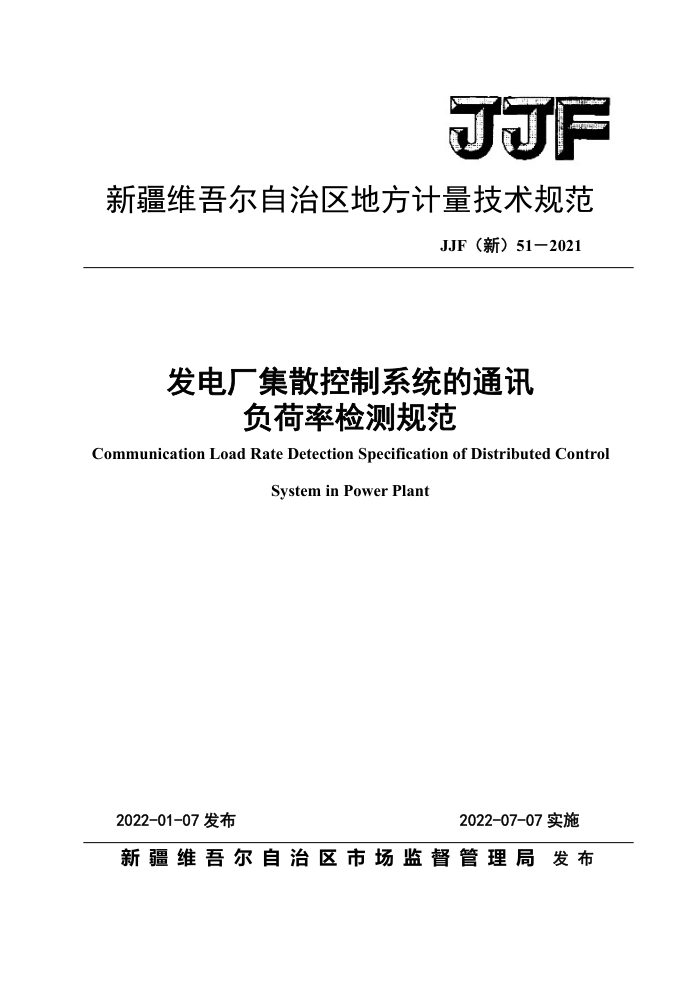

JJF
新疆维吾尔自治区地方计量技术规范
JJF（新）51-2021
发电厂集散控制系统的通讯
负荷率检测规范
Communication Load Rate Detection Specification of Distributed Control
System in Power Plant
2022-01-07发布新疆维吾尔自治区市场监督管理局发布
2022-07-07实施 JJF(新)51-2021
发电厂集散控制系统的通讯负荷率检测规范 Communication Load Rate Detection Specification ofDistributed Control System in Power Plant
JJF(新)51一2021
归口单位：新疆维吾尔自治区市场监督管理局
主要起草单位：新疆维吾尔自治区计量测试研究院
本规范委托起草单位负责解释 JJF(新)51-2021
本规范主要起草人：
马晓春 （新疆维吾尔自治区计量测试研究院）郭丽 （新疆维吾尔自治区计量测试研究院）任国营 （新疆维吾尔自治区计量测试研究院）
参加起草人：
郑云林 （新疆维吾尔自治区计量测试研究院）刘相宏 （新疆维吾尔自治区计量测试研究院）李卫东 （新疆天电电力工程有限责任公司）赵滔滔 （新疆维吾尔自治区计量测试研究院） JJF（新)51-2021
目录
引言. 1范围. 2引用文件 3术语、定义和缩略语 4概述. 5检测技术指标. 6检测环境与条件.. 6.1检测设备 6.2检测具备条件. 7检测内容 8检测的方法. 8.1DCS网络通讯迟延测试（静态测试） 8.2DCS网络性能测试（动态测试） 9检测结果 9.1检测记录. 9.2检测报告. 附录A发电厂集散控制系统的通讯负荷率检测记录附录B发电厂集散控制系统通讯负荷率检测报告.
I
. 2
2
L
.2
3
... 3
.
.3
L
4
4
P
6 JJF(新)51-2021
引言
JJF1001-2011《通用计量术语及定义》和JJF1071-2010《国家计量校准规范编写规则》共同构成本规范制订的基础性系列规范。
本规范在参考了DL/T774-2015《火力发电厂热工自动化系统检修运行维护规范》、DLT659-2006《火力发电厂分散控制系统验收检测规范》、DL/T701火力发电厂热工自动化术语等文件基础上，结合国内发电厂集散控制系统的通讯负荷率制定本检测规范
本规范属于首次发布。
II JJF(新)51-2021
发电厂集散控制系统的通讯负荷率检测规范
1范围
本检测规范规定了发电厂集散控制系统的通讯负荷率的方法及应达到的要求，本规范适用于单机容量为125MW~1000MW等机组的火力发电厂新建和已投运机
组各个阶段的检测，其他类型及容量的火力发电厂机组均可参照使用。 2引用文件
本规范引用以下文件： GB/T30372《火力发电厂分散控制系统验收导则》 GB/T36293《火力发电厂分散控制系统技术条件》 DLT659-2016《火力发电厂分散控制系统验收检测规范》 DL/T701火力发电厂热工自动化术语 DL/T774-2015《火力发电厂热工自动化系统检修运行维护规范》 凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语、定义和缩略语
DL/T701中界定的以及下列术语、定义和缩略语适用于本文件。 3.1协调控制系统CoordinationControlSystem，简称CcS
通过控制回路协调汽轮机和锅炉的工作状态，同时给锅炉自动控制系统和汽轮机自动控制系统发出指令，以达到快速响应负荷变化的目的，发挥机组的调频、调峰能力，稳定运行参数。 3.2模拟量控制系统ModulatingControlSystem，简称MCS
实现锅炉、汽机及辅助系统参数自动控制的系统
3.3数据采集系统DataAcquisitionSystem，简称DAS
采用数字计算机系统对工艺系统和设备运行测量参数进行采集和处的理系统，注：对采集的结果进行处理、记录、显示和报警，对机组的运行情况计算和分析，
并提出运行指导的数据采集。 3.4数字电液控制系统DigitalElectro-HydraulicControlSystem，简称DEH
由电气原理设计的敏感元件，按电气、液压原理设计的放大原件和伺服机构，实现
1 JJF(新)51-2021
控制逻辑的汽轮机调节、保安系统。 3.5分散控制系统的DistributedControlSystem，简称DCS
采用分布式结构的智能网络控制系统即利用计算机技术对生产过程进行集中监视、 操作、管理和分散控制。 4概述
DCS是分散控制系统，在国内自控行业又称之为集散控制系统。是相对于集中式控制系统而言的一种新型计算机控制系统，它是一个由过程控制级和过程监控级组成的以通讯网络为纽带的多级计算机系统，综合了计算机，通讯、显示和控制等4C技术，其基本要求是分散控制、集中操作、分级管理、配置灵活以及组态方便。
DCS系统中的软硬件数据传输是由网络来实现，网络的通讯负荷率运行直接影响DCS 控制系统的安全稳定运行，为确保网络系统安全稳定运行，应定期的对DCS网络负荷率进行检测。 5检测技术指标
测试计算机监控系统的负荷率和数据通讯总线的负荷率。各负荷率应在不同工况下测试5次，每次测试时间10s，结果取平均值。检测应符合下列要求： 5.1所有控制站中央处理单元的负荷率不应超过60%。 5.2操作员站、服务站的中央处理单元的负荷率不应超过40%。 5.3数据通讯总线负荷率，以太网平均通讯负荷率不超过20%，令牌网平均通讯负荷率不超过40%。 6检测环境与条件
6.1检测设备
手持式以太网测试仪是一种多速率接口的便携式网络测试仪器，测试接口覆盖了从
十兆以太网、快速以太网、千兆以太网、万兆以太网到万兆广域网。仪器可以实现网络性能测试、流量发生、统计、过滤、触发、误码测试等功能。提供测试中央处理单元（CPU）负荷率、通讯负荷率的设备；若采取软件计算获取负荷率时，需提供计算公式及测试原理并提供验证测试方法。
若采用通用的网络性能测试仪设备，需要具备性能测试及统计记录功能，具有有效
的计量检定证书。 6.2检测具备条件 6.2.1DCS的运行环境应符合DL/T774的规定。
