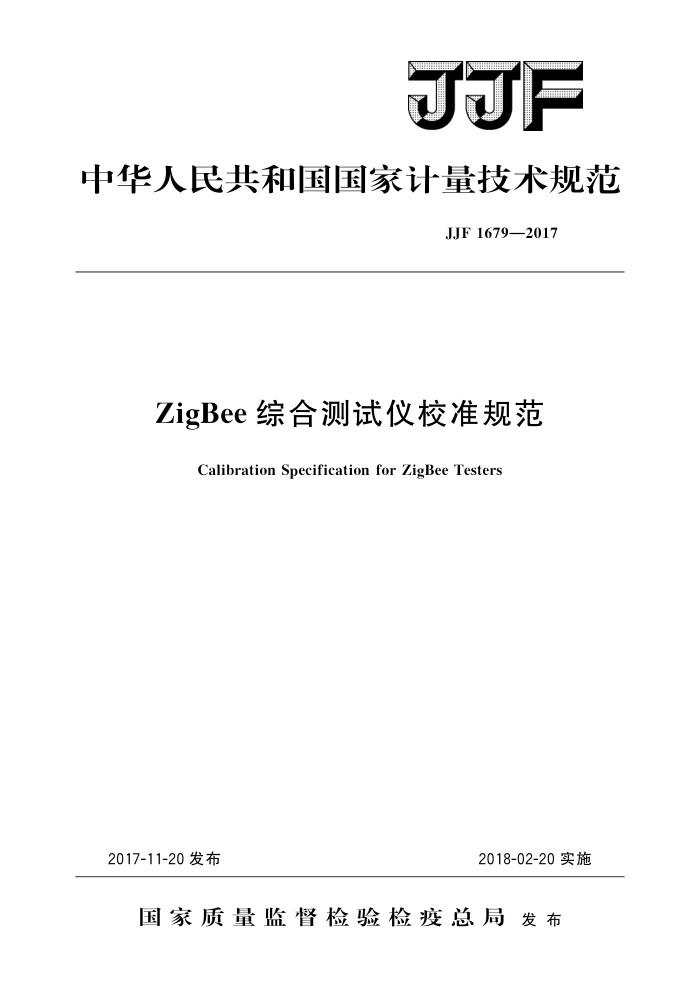

JJF
中华人民共和国国家计量技术规范
JJF 1679—2017
ZigBee综合测试仪校准规范
Calibration Specification for ZigBee Testers
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1679—2017
ZigBee综合测试仪校准规范 Calibration Specification for ZigBee Testers
JJF 1679—2017
归口单位：全国无线电计量技术委员会
主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：工业和信息化部电子工业标准化研究院
上海聚星仪器有限公司
本规范委托全国无线电计量技术委员会负责解释 JJF1679—2017
本规范主要起草人：
詹志强（上海市计量测试技术研究院）何昭（中国计量科学研究院）陆福敏（上海市计量测试技术研究院）
参加起草人：
王文峰（工业和信息化部电子工业标准化研究院）夏俊雯（上海市计量测试技术研究院）李远朝（上海聚星仪器有限公司） JJF1679—2017
目 录
引言 1 范围· 2 引用文件· 3 术语.·
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (6) (7) (8) (12) (16)
概述 5 计量特性 5.1 参考晶体振荡器.. 5. 2 射频输出信号： 5.3 输出数字调制信号 5. 4 功率测量 5. 5 数字解调分析· 6校准条件. 6.1环境条件 6.2 测量标准及其他设备·
4
：
校准项目和校准方法 7. 1 校准项目· 7. 2 外观及工作正常性检查 7. 3 参考晶体振荡器频率. 7. 4 射频输出信号频率. 7. 5 射频输出信号功率 7. 6 输出数字调制信号数字调制质量参数· 7. 7 输出数字调制信号邻道功率 7. 8 功率测量· 7. 9 数字解调分析。 8 校准结果 9复校时间间隔附录A原始记录格式附录B校准证书内页格式附录C主要项目校准结果测量不确定度评定示例
7
I JJF1679—2017
引言
本校准规范依据JJF1071一2010《国家计量校准规范编写规则》，JJF1059.1 2012《测量不确定度评定与表示》。
本校准规范参考了IEEE标准802.15.4一2011 局域网和城域网：低速率无线个人区域网（LR-WPANs）。
本规范为首次发布。
II JJF1679—2017
ZigBee综合测试仪校准规范
1范围
本规范适用于2.4GHz频段（2.402GHz～2.484GHz）的ZigBee综合测试仪的校准，其他频段的ZigBee综合测试仪的校准可以参考本规范
2 引用文件
IEEE标准802.15.4-2011局域网和城域网：低速率无线个人区域网（LR WPANs)。[IEEEStd802.15.4TM-2011,IEEEStandardforLocal andmetropolitanarea networksPart15.4:Low-RateWirelessPersonalAreaNetworks(LR-WPANs)。
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1ZigBee
由IEEEStd802.15.4定义的经济、高效、低数据速率（低于250kbit/s）的无线个域网技术，工作于2.4GHz开放频段，支持异步数据业务为主，也支持同步数据业务，可星型或网状组网通信。
4概述
ZigBee综合测试仪是由参考晶体振荡器、数字调制信号发生器、功率分析仪和数字调制分析仪等功能模块构成的综合性测试仪器，在ZigBee终端生产、研发和测试过程中用于功率、频率、调制等参数的测试。
5计量特性
5.1参考晶体振荡器
频率范围及频率偏差：10MHz；±1×10-6。 5.2射频输出信号 5.2.1输出频率范围和频率偏差：2.402GHz～2.484GHz；士1X10-6。 5.2.2输出功率范围及最大允许误差：一90dBm～0dBm；土1.0dB。 5.3输出数字调制信号 5.3.1数字调制质量参数
均方根误差矢量幅度（EVM）：≤2%。 5.3.2邻道功率
频谱发射模板见表1和图1。
- JJF1679—2017 表1 频谱发射模板
频率
相对值 20 dB
绝对值 30 dBm
If-f。I>3.5MHz 注：2450MHz频段的ZigBee信号，其发射信号频谱的相对值和绝对值应该小于表1中的值，
测量时频谱分析仪的分辨力带宽应为100kHz。相对值测量时，参考电平是载波频率土1MHz带宽内测量得到的最高平均谱功率。
20 dB
-30 dBm
J3. 5 MHz fe
f+3. 5 MHz
图 1 发射频谱模板
5.4功率测量 5.4.1范围：一50dBm~0dBm。 5.4.2最大允许误差：士1.0dB。 5.5数字解调分析
均方根误差矢量幅度：≤2%。 注：以上技术指标不作合格性判别，仅提供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤80%。 6.1.3电源电压及频率：（220士11）V、（50士1）Hz。 6.1.4周围无影响仪器正常工作的电磁干扰和机械振动。 6.2测量标准及其他设备 6.2.1功率计
a）频率范围：10MHz～3GHz。 b）连续波功率测量范围：一60dBm20dBm。 c）参考功率测量最大允许误差：士1%。
2 JJF1679—2017
d）功率测量线性：土3%。 6.2.2频率计
a）频率范围：10MHz～3GHz。 b）频率偏差：±1×10-7。
6.2.3量信号发生器（ZigBee信号输出）
a）频率范围：10MHz～3GHz，频率偏差：士1×10-7 b）输出功率电平范围：一70dBm～10dBm。 c）功率电平最大允许误差：士1.0dB。
6.2.4频谱分析仪
a）频率上限：3GHz。 b）电平测量范围：一110dBm～30dBm。 c）相对电平最大允许误差：士0.5dB。
6.2.5矢量信号分析仪（支持ZigBee调制信号分析）
a）频率范围：10MHz～3GHz，频率偏差：士1X10-？。 b）电平范围：一70dBm~10dBm。 c）均方根误差矢量幅度：≤1%。
6.2.6功率分配器
a）频率范围：10MHz～3GHz，最大允许输人功率0.5W。 b）两臂功率分配比最大允许误差：土0.1dB。
7 校准项目和校准方法
7. 1 校准项目
校准项目见表2。
表2校准项目表
序号 1 2 3 4 5 6 7
项目名称
参考晶体振荡器频率射频输出信号频率射频输出信号功率
输出数字调制信号数字调制质量参数
输出数字调制信号邻道功率
功率测量数字解调分析
7.2外观及工作正常性检查
ZigBee综合测试仪应有说明书及全部配套附件；各开关、按键等应安装牢固，调节正常；仪表不应有影响电气性能的机械损伤；校准之前，仪表应按照仪器说明书要求预热。
3
