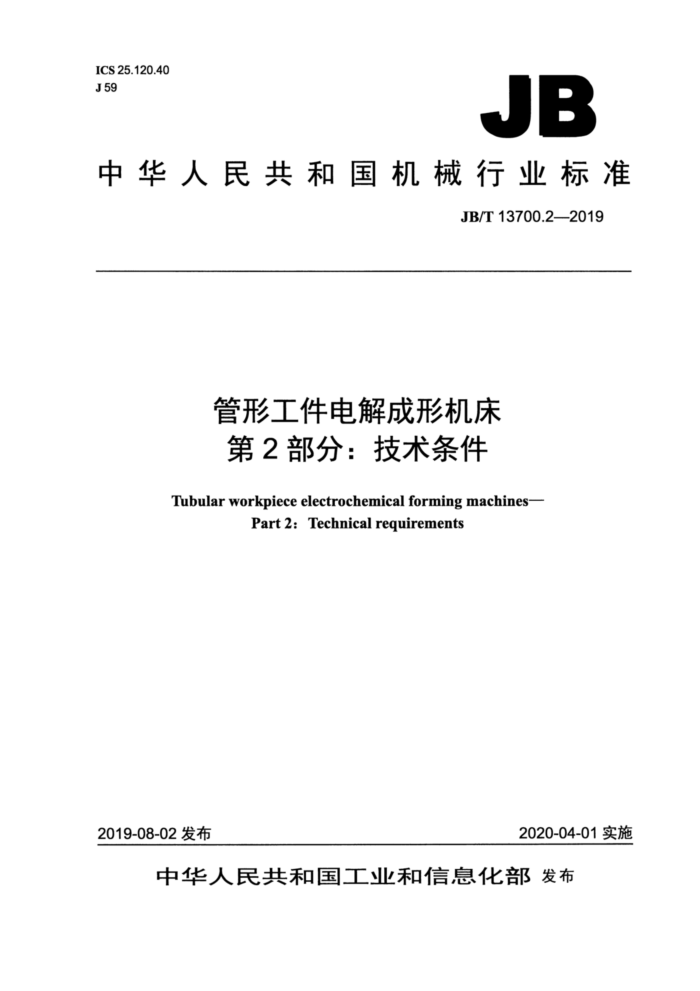

ICS 25.120.40 J 59
JB
中华人民共和国机械行业标准
JB/T 13700.2—2019
管形工件电解成形机床第 2 部分：技术条件
Tubular workpiece electrochemical forming machines-
Part 2: Technical requirements
2020-04-01实施
2019-08-02 发布
中华人民共和国工业和信息化部发布 JB/T 13700.2—2019
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义， 4附件和工具. 5安全防护. 6加工和装配质量 6.1 一般要求， 6.2 零部件加工和装配. 6.3 外观质量和清洁度 6.4 重要基础结构件 6.5 重要导轨副 6.6结合面. 6.7主要件， 7运转试验.. 7.1空运转试验， 7.2负荷运转试验（例行试验） 8精度检验 9标志与随机技术文件. 10包装.
.II
....
.000000.0 ....
表 1 空运转试验项目， JB/T 13700.2—2019
前言
JB/T13700《管形工件电解成形机床》分为两个部分：
-第1部分：精度检验； -第2部分：技术条件。
-
本部分为JB/T13700的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：合肥工业大学、苏州电加工机床研究所有限公司、中国航空制造技术研究院。 本部分主要起草人：陈远龙、于志三、张聚臣、王应、皆斌、褚玉程。 本部分为首次发布。
II JB/T 13700.2—2019
5.2电解液的使用、运输、贮存和回收应符合GB8978中污水处理的规定。
6加工和装配质量
6.1一般要求
设计与制造机床时，本部分未规定的项目还应符合GB5226.1、GB/T9061和JB/T6098的规定。 电气系统应符合GB5226.1的规定。 6.2零部件加工和装配 6.2.1零件的加工表面不应有锈蚀、毛刺、磕碰、划伤和其他缺陷。 6.2.2零件的易磨损部位应采取耐磨措施。导轨、丝杠等易被尘屑磨损的部件，应设防护装置。 6.2.3运动中有可能松脱的零部件应有防松装置。 6.2.4主轴箱的传动机构和导向机构装配时应采取预加载荷措施。工作台丝杠副、轴承和导轨在制造过程中应预加载荷。 6.2.5与电解液直接接触的机械零部件，如拉杆、工作台、电解液泵、管道、阀、管接头、夹具、工装配件（如T形块、压板、紧固件）等，应用耐腐蚀材料制造或采取防腐措施 6.2.6主轴应采取密封防护措施。 6.3外观质量和清洁度 6.3.1机床的外表面不应有图样未规定的凸起、凹陷、粗糙不平和其他损伤。外露焊缝应平整。 6.3.2机床上的滑动及滚动配合面、结合缝隙、齿轮传动啮合部位、滚动轴承、滑动表面等在装配过程中应仔细清洗干净，无可见锈蚀、污物等。机床零部件在装配过程中应仔细清洗干净，其内部不应有切屑和其他污物。 6.3.3床身、工作液箱、电气控制箱内不应有切屑、杂物及污物。 6.3.4工作液管路应排列整齐。 6.4重要基础结构件 6.4.1下列基础结构件为重要基础结构件：
a）床身; b）主轴箱; c）工作台; d）溜板; e）滑板。
6.4.2铸造、锻压或焊接等的重要基础结构件，应进行消除内应力处理。 6.5重要导轨副
机床滑板导轨副为重要导轨副，应采取耐磨、防腐蚀措施。
6.6结合面 6.6.1配合件结合面的接触指标应根据相配合面的加工工艺的不同，按GB/T25373中V级机床精度等级要求进行检验。 6.6.2主轴箱与工作台、阴极拉杆与主轴安装端面的结合面为重要固定结合面，应按GB/T25373的规定进行检验。
2 6
JB/T 13700.2-2019
表1空运转试验项目 (续）
序号 5
试验项目
试验方法及要求
安全性能和安全装置检验 按GB19998 的要求，检验机床的安全性以及安全装置及其功能的可靠性
a）机床噪声声压级不应大于83dB（A)，噪声声压级的测量方法按GB/T
16769的规定 b）机床运行时不应有尖叫声和冲击声
6
噪声检验
7.2负荷运转试验 （例行试验)
机床按产品技术文件规定的最大直流（或脉冲）工作电流值的80%工作30min以上，机床运转应正常、稳定。
8精度检验
8.1机床精度检验应在机床负荷运转试验前进行，试验后须复检精度（可根据情况抽查某些项目）。 8.2机床精度检验应按JB/T13700.1的规定进行。 8.3检验过程中不应调整影响机床性能、精度的机构和零件，否则应复检因调整受影响的有关项目。 8.4检验应按整机进行，对运动精度、性能有影响的零部件和附件，不应拆卸检验。
9标志与随机技术文件
9.1机床上应有符合GB/T13306、GB5226.1、GB2894规定的标牌，指示润滑、操纵和安全等的标志。 9.2机床包装储运图示标志应符合GB/T191和JB/T8356的规定。 9.3机床随机技术文件应包括使用说明书、维护说明书、合格说明书和装箱单。 9.4机床随机技术文件的编制应按GB/T9969和GB/T23571的规定，电气系统随机技术文件的编制应按GB5226.1的规定。
10包装
10.1机床包装前应对有防锈要求的部件及附件先进行防锈处理后再封装，其他各面应仔细擦拭清理。 10.2机床包装应采取防潮措施。 10.3机床的包装还应符合JB/T8356的规定。
