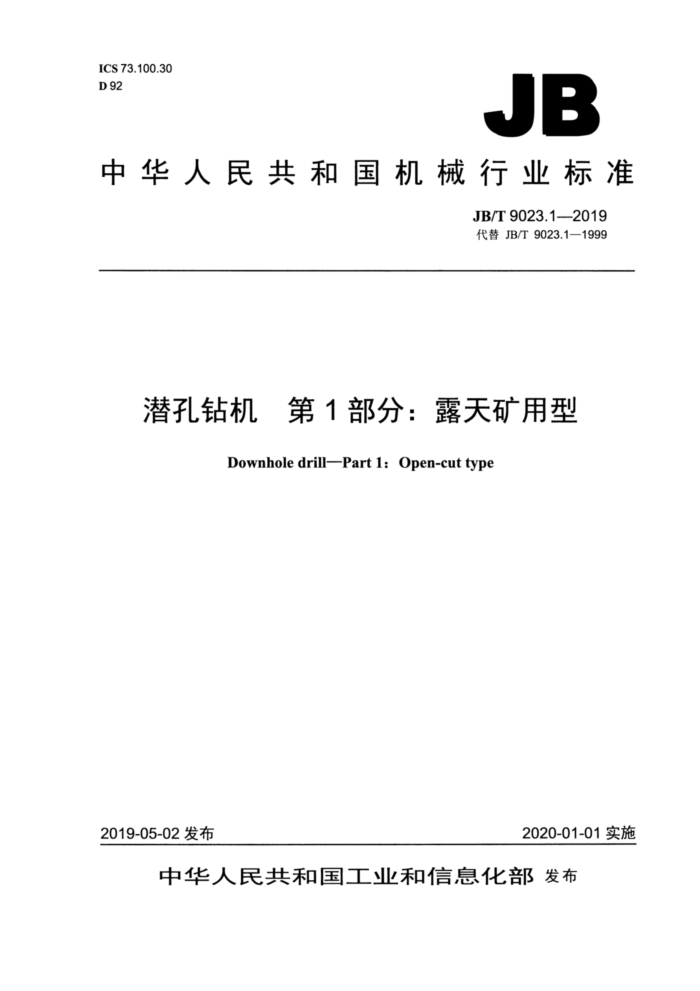

ICS 73.100.30 D 92
JB
中华人民共和国机械行业标准
JB/T 9023.12019 代替 JB/T 9023.1—1999
潜孔钻机 第1部分：露天矿用型
Downhole drill-Part 1: Open-cut type
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 9023.1-2019
目 次
前言.. 1范围.... 2规范性引用文件. 3型式与基本参数 3.1型式. 3.2 型号... 3.3 基本参数， 4技术要求. 4.1 环境适应性 4.2 基本要求.. 4.3 安全要求. 4.4可靠性与寿命要求 4.5 成套性要求 5试验方法. 5.1 试验前的准备. 5.2 试验要求 5.3 试验项目 6检验规则 6.1 出厂检验. 6.2 型式检验. 6.3 判定规则.. 7标志、包装、运输和贮存 7.1 标志 7.2 包装.. 7.3 运输. 7.4 贮存
T
........ +.........
+..0..00.
.......
6 JB/T 9023.1--2019
前言
JB/T9023《潜孔钻机》分为两个部分：
第1部分：露天矿用型； -第2部分：支架式井下矿用型。
本部分为JB/T9023的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T9023.1一1999《KQ露天潜孔钻机》，与JB/T9023.1一1999相比主要技术变化
如下：
修改了型号表示方法（见3.2，1999年版的3.2）；修改了基本参数表，删除了其中部分规格（见表1，1999年版的表1)；修改了产品的正常工作环境，增加了部分参数（见4.1，1999年版的3.4、4.3和4.7)；增加了对制动距离的要求（见4.2.3）； -增加了对行走速度的要求（见4.2.4)；增加了对操纵符号的要求（见4.2.5)；增加了操纵台位置处操作者最小活动空间的要求（见4.2.7)；增加了电气系统相关要求（见4.2.9、4.2.10和4.2.12）； -增加了液压系统相关要求（见4.2.13和4.2.14)；删除了电缆导入装置的相关要求（见1999年版的4.8）；增加了对减速器最高油温的限制（见4.2.19）删除了对减速器清洁度的要求（见1999年版的4.11.3）；增加了焊接质量的要求（见4.2.22)；修改了涂装质量要求（见4.2.23，1999年版的4.16）；增加了除尘设备的要求（见4.2.24)；增加了配套潜孔冲击器、潜孔钻头、配套凿岩机具的要求（见4.2.25和4.2.26)；删除了台班进尺的要求（见1999年版的4.17)；删除了平均运转期限的要求（见1999年版的4.19)；删除了质量保证期限的要求（见1999年版的4.22）：增加了司机室安全相关要求（见4.3.1、4.3.7和4.3.8）；增加了除尘系统排风口粉尘浓度的要求（见4.3.3)；修改了安全防护装置的要求（见4.3.9，1999年版的4.20.6）；增加了照明防护的相关要求（见4.3.10）；增加了试验前准备的相关要求和试验要求（见5.1和5.2）；修改了试验项目及相应的试验方法（见5.3，1999年版的第5章）；修改了出厂检验项目（见表3，1999年版的6.2)；修改了进行型式检验的条件（见6.2.1，1999年版的6.4)；修改了检验的抽样规则（见6.2.2，1999年版的6.5）； -增加了判定规则（见6.3)；修改了标牌的要求和内容（见7.1，1999年版的7.1)；修改了包装要求，其中增加了对防雨、防潮要求及随机文件的要求（见7.2，1999年版的7.2）；
II JB/T 9023.12019
—一修改了贮存的要求（见7.4，1999年版的7.4）。 本部分由中国机械工业联合会提出。 本部分由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本部分起草单位：江西蓝翔重工有限公司、萍乡学院。 本部分主要起草人：何萍、李扬、何宇、李涛涛、唐福新、李凯、王亚东。 本部分所代替标准的历次版本发布情况为：
ZB D92 0011988; -JB/T 9023.11999。
II JB/T9023.1--2019
潜孔钻机第1部分：露天矿用型
1范围
JB/T9023的本部分规定了露天矿用型潜孔钻机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于露天矿山开采、水利建设、铁路和国防施工等露天工程中钻凿爆破孔的潜孔钻机（以下简称钻机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 156标准电压 GB/T 3766 液压传动 系统及其元件的通用规则和安全要求 GB/T 4208—2017 外壳防护等级（IP代码） GB/T 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 7935 液压元件 通用技术条件 GB/T 8196 机械安全 防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 8420 土方机械 司机的身材尺寸与司机的最小活动空间 GB/T 8593.1 土方机械 司机操纵装置和其他显示装置用符号第1部分：通用符号 GB/T 10095.1-—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T 10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 13306 标牌 GB/T 13325 机器和设备辐射的噪声操作者位置 噪声测量的基本准则（工程级） GB/T 13344 潜孔冲击器和潜孔钻头 GB/T 13384 机电产品包装通用技术条件 GB/T 21153 土方机械尺寸、性能和参数的单位与测量准确度 GB/T 25706 矿山机械产品型号编制方法 HJ 618-2011 环境空气PM1o和PM2.5的测定重量法 JB/T 5943 工程机械焊接件通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JB/T 7165 凿岩机械与气动工具装配通用技术条件
3型式与基本参数
3.1型式
钻机按驱动方式分为电动机驱动钻机或内燃机驱动钻机，采用履带或轮胎式行走，回转冲击凿岩，其基本结构型式如图1所示。
1 JB/T 9023.1-2019
P
nn
市
0
0000
L
号
2
2
12
2
11
10
说明： 1回转电动机； —回转减速器；
离心通风机；手动按钮；潜孔钻头；
13—履带； 14-——机械间； 15-钻架起落机构； 16—齿条； 17调压装置； 18—钻架。
7
2- 3—供风回转器； 4-—副钻杆; 5- 一送杆器； 6-
8- 9-
10— 一潜孔冲击器； 11- 一行走驱动轮； 12- -干式除尘器；
一主钻杆；
图1
3.2型号
产品型号表示方法应符合GB/T25706的规定，型号表示方法如下：
2 JB/T 9023.1--2019
K
钻孔直径，单位为毫米（mm）行走方式：T——轮胎，履带省略潜孔 (潜) 穿孔设备（孔）
示例: 露天矿山用钻孔直径为200mm的潜孔钻机，标记为：
KQ-200潜孔钻机
3.3 3 基本参数
钻机的基本参数应符合表1的规定。
表 1
型号钻孔直径 mm 钻孔深度 m 钻孔方向 (°) 钻具转速 r/min 钻具转矩 N·m 提升能力 kN 提升速度 m/min 爬坡能力 (°) 供电电压 V 潜孔冲击器的冲击功
KQ-80 KQ-100 80
KQ-150 150 17
KQ-200 200 19
KQ-250 250 18
100 25
25
45~90
30~50 490~735 10 15~20
22.3 9 428 95 12~16
24.9,33.2,49.8 2 400,2 320,2060 5 920,4 910,4 400
13.5,17.9,27.2
25 16
35 12~ 16
≥14 380
≥75 ≥90
≥400 ≥850 ≤40 000
≥600 ≥850 ≤55 000
≥260 ≥750 ≤16 000
潜孔冲击器的冲击次数 次/min ≥750 ≥750
整机质量 kg
≤4 000 ≤6 000
4 技术要求
4.1 环境适应性
钻机的正常工作环境为：
-30℃～40℃的环境温度；海拔不超过3000m； -周围空气相对湿度不大于80%； -岩石硬度范围为普氏硬度系数f6～f20；钻机所用的电网电压应符合GB/T156的规定；一电压波动不超出额定电压的土5%；一电源频率波动不超出额定频率的土2%；一对于用于寒冷地区的钻机，司机室应具有防寒设备。
3
